幕墙脚手架工程专项方案

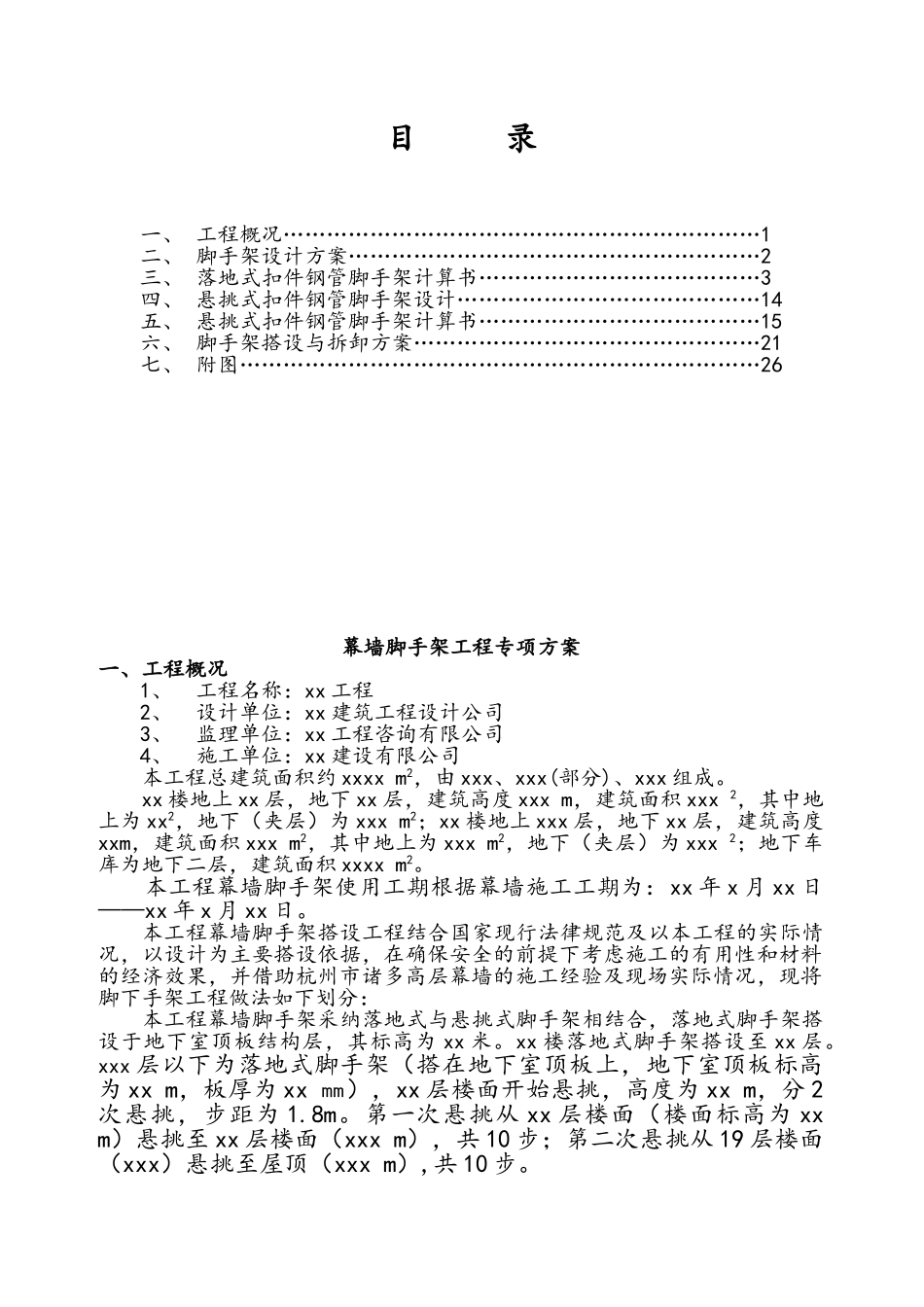

目 录一、 工程概况…………………………………………………………1二、 脚手架设计方案…………………………………………………2三、 落地式扣件钢管脚手架计算书…………………………………3四、 悬挑式扣件钢管脚手架设计……………………………………14五、 悬挑式扣件钢管脚手架计算书…………………………………15六、 脚手架搭设与拆卸方案…………………………………………21七、 附图………………………………………………………………26幕墙脚手架工程专项方案一、工程概况1、工程名称：xx 工程2、设计单位：xx 建筑工程设计公司3、监理单位：xx 工程咨询有限公司4、施工单位：xx 建设有限公司本工程总建筑面积约 xxxx m2，由 xxx、xxx(部分)、xxx 组成。xx 楼地上 xx 层，地下 xx 层，建筑高度 xxx m，建筑面积 xxx 2，其中地上为 xx2，地下（夹层）为 xxx m2；xx 楼地上 xxx 层，地下 xx 层，建筑高度xxm，建筑面积 xxx m2，其中地上为 xxx m2，地下（夹层）为 xxx 2；地下车库为地下二层，建筑面积 xxxx m2。本工程幕墙脚手架使用工期根据幕墙施工工期为：xx 年 x 月 xx 日——xx 年 x 月 xx 日。本工程幕墙脚手架搭设工程结合国家现行法律规范及以本工程的实际情况，以设计为主要搭设依据，在确保安全的前提下考虑施工的有用性和材料的经济效果，并借助杭州市诸多高层幕墙的施工经验及现场实际情况，现将脚下手架工程做法如下划分：本工程幕墙脚手架采纳落地式与悬挑式脚手架相结合，落地式脚手架搭设于地下室顶板结构层，其标高为 xx 米。xx 楼落地式脚手架搭设至 xx 层。xxx 层以下为落地式脚手架（搭在地下室顶板上，地下室顶板标高为 xx m，板厚为 xx ㎜），xx 层楼面开始悬挑，高度为 xx m，分 2次悬挑，步距为 1.8m。第一次悬挑从 xx 层楼面（楼面标高为 xx m）悬挑至 xx 层楼面（xxx m），共 10 步；第二次悬挑从 19 层楼面（xxx）悬挑至屋顶（xxx m）,共 10 步。悬挑式脚手架使用的悬挑梁采纳 16 号槽钢锚固于楼层结构中，考虑到幕墙施工的便利性，槽钢自主楼外墙悬挑约 1.55 米。有关落地式脚手架和悬挑式脚手架的用材和搭设间距统一如下 ：均采纳扣件式钢管脚手架，钢管采纳外径为 48mm，壁厚为 3.2mm 的 3 号钢焊接钢管。脚手片采纳预定的毛竹脚手片，以下所有用材必须满足强度及性能要求。根据法律规范和设计验算，脚手架各...
