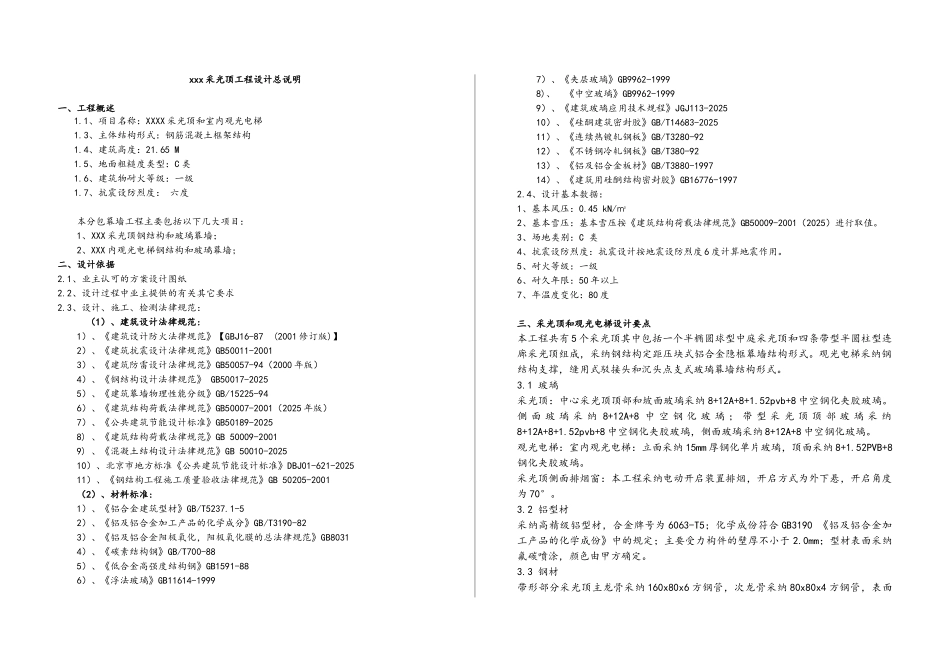

幕墙采光顶设计说明

xxx 采光顶工程设计总说明一、工程概述1.1、项目名称：XXXX 采光顶和室内观光电梯1.3、主体结构形式：钢筋混凝土框架结构1.4、建筑高度：21.65 M1.5、地面粗糙度类型：C 类 1.6、建筑物耐火等级：一级1.7、抗震设防烈度： 六度 本分包幕墙工程主要包括以下几大项目：1、XXX 采光顶钢结构和玻璃幕墙；2、XXX 内观光电梯钢结构和玻璃幕墙；二、设计依据2.1、业主认可的方案设计图纸2.2、设计过程中业主提供的有关其它要求2.3、设计、施工、检测法律规范： （1）、建筑设计法律规范:1）、《建筑设计防火法律规范》【GBJ16-87 (2001 修订版)】2）、《建筑抗震设计法律规范》GB50011-20013）、《建筑防雷设计法律规范》GB50057-94（2000 年版）4）、《钢结构设计法律规范》 GB50017-20255）、《建筑幕墙物理性能分级》GB/15225-946）、《建筑结构荷载法律规范》GB50007-2001（2025 年版）7）、《公共建筑节能设计标准》GB50189-20258) 、《建筑结构荷载法律规范》GB 50009-20019) 、《混凝土结构设计法律规范》GB 50010-202510）、北京市地方标准《公共建筑节能设计标准》DBJ01-621-2025 11）、《钢结构工程施工质量验收法律规范》GB 50205-2001（2）、材料标准:1）、《铝合金建筑型材》GB/T5237.1-52）、《铝及铝合金加工产品的化学成分》GB/T3190-823）、《铝及铝合金阳极氧化，阳极氧化膜的总法律规范》GB80314）、《碳素结构钢》GB/T700-885）、《低合金高强度结构钢》GB1591-886）、《浮法玻璃》GB11614-19997）、《夹层玻璃》GB9962-19998)、 《中空玻璃》GB9962-19999）、《建筑玻璃应用技术规程》JGJ113-202510）、《硅酮建筑密封胶》GB/T14683-202511）、《连续热镀轧钢板》GB/T3280-9212）、《不锈钢冷轧钢板》GB/T380-9213）、《铝及铝合金板材》GB/T3880-199714）、《建筑用硅酮结构密封胶》GB16776-19972.4、设计基本数据：1、基本风压：0.45 kN/㎡2、基本雪压：基本雪压按《建筑结构荷载法律规范》GB50009-2001（2025）进行取值。3、场地类别：C 类4、抗震设防烈度：抗震设计按地震设防烈度 6 度计算地震作用。 5、耐火等级：一级6、耐久年限：50 年以上7、年温度变化：80 度三、采光顶和观光电梯设计要点本工程共有 5 个采光顶其中包括一个半椭圆球型中庭采光顶和四条带型半圆柱型连廊采光顶组成，采纳钢结构定距压块式铝合金隐框幕墙结构形式。观光电梯采纳钢结构支撑，缝用式驳接头和沉头点支式玻璃幕...
