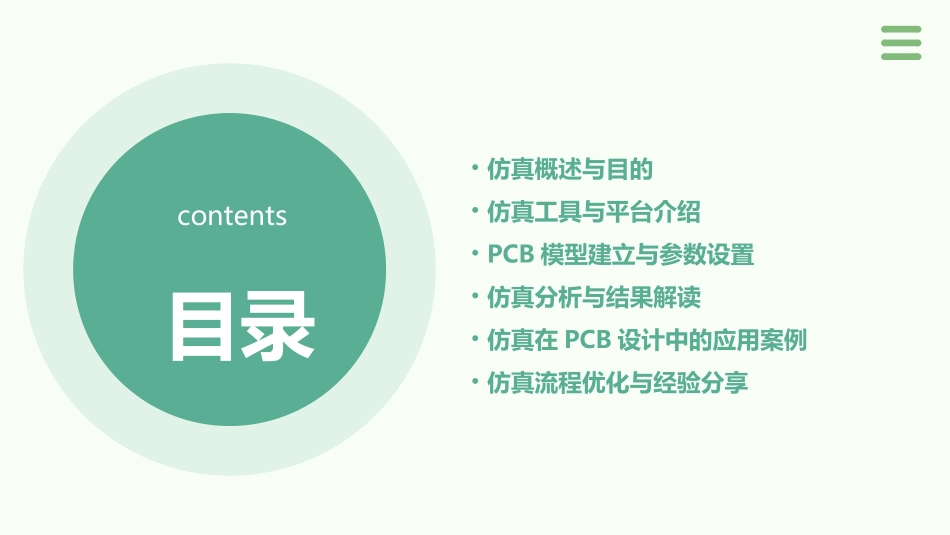

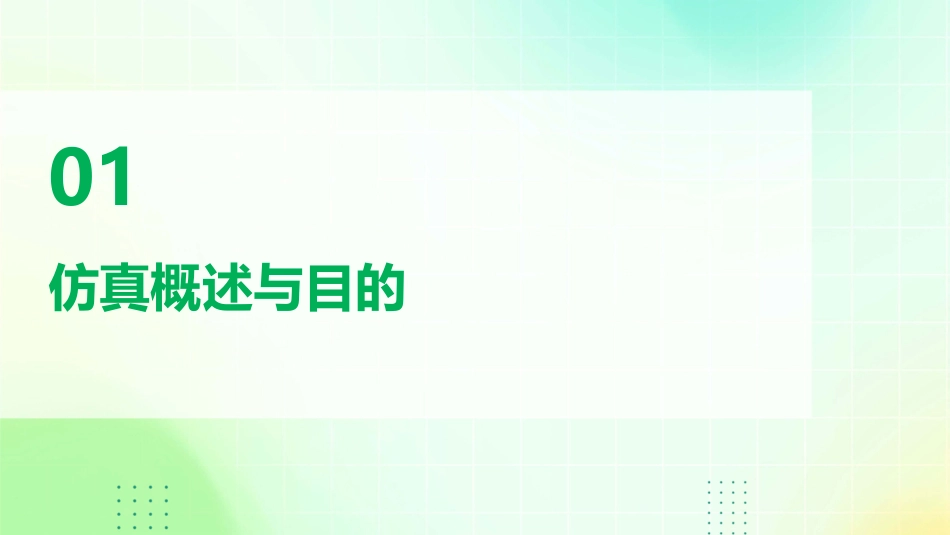

hyperLynxVX25PCB仿真目录contents•仿真概述与目的•仿真工具与平台介绍•PCB模型建立与参数设置•仿真分析与结果解读•仿真在PCB设计中的应用案例•仿真流程优化与经验分享01仿真概述与目的仿真定义及作用仿真定义仿真是指通过计算机技术和数值计算方法，对实际系统或过程进行模拟、分析和预测的技术。仿真作用在PCB设计中，仿真可以帮助工程师在设计阶段预测和评估电路板的性能，从而优化设计方案，减少设计迭代次数，降低成本和风险。预测电路板性能通过仿真分析，预测电路板在实际工作条件下的电气性能、热性能等关键指标。优化设计方案根据仿真结果，对电路板设计方案进行优化，提高电路板的性能和可靠性。减少设计迭代次数通过在设计阶段进行仿真分析，可以减少后续实验验证和修改设计的迭代次数，提高设计效率。hyperLynxVX25PCB仿真目标降低实验成本仿真分析可以减少实验验证的次数和规模，从而降低实验成本和时间成本。增强产品竞争力通过优化设计方案和提高设计质量，可以增强产品的竞争力和市场占有率。加速设计进程通过在设计阶段进行仿真分析，可以加速设计进程，缩短产品开发周期。提高设计质量通过仿真分析，可以在设计阶段发现和解决潜在问题，提高电路板的设计质量。仿真在PCB设计中的重要性02仿真工具与平台介绍hyperLynx仿真工具简介hyperLynx是一款专业的PCB仿真软件，用于对电路板设计进行信号完整性、电源完整性和电磁兼容性分析。该工具提供了丰富的仿真功能和强大的分析能力，可帮助工程师在设计阶段预测并解决潜在问题。hyperLynx支持多种PCB设计软件的数据格式，方便用户导入设计文件并进行仿真分析。VX25PCB平台功能特点01VX25PCB是一款先进的PCB设计平台，具有高性能、高可靠性和易用性等特点。02该平台提供了全面的设计工具和功能，包括原理图设计、布局设计、布线设计、库管理等。03VX25PCB支持多层板设计，具备强大的自动布线和手动布线功能，可满足复杂电路板的设计需求。04此外，该平台还提供了丰富的可定制化和自动化功能，可提高设计效率和质量。安装hyperLynx仿真工具从官方网站下载安装包，按照安装向导完成软件的安装过程。根据实际需求，设置仿真参数和边界条件，确保仿真结果的准确性和可靠性。将VX25PCB设计的PCB文件导入到hyperLynx中，以便进行后续的仿真分析。参考官方文档和教程，学习如何使用hyperLynx进行PCB仿真分析，掌握基本操作和技巧。配置仿真环境导入PCB设计文件学习使用教程工具安装与配置指南03PCB模型建立与参数设置连接网络确保所有元器件之间的连接正确，并符合设计要求。放置元器件根据设计文件，在仿真环境中放置相应的元器件，并设置其属性。设置板层信息定义各层板的材料、厚度、铜厚等参数。选择适当的工具使用hyperLynxVX.2.5或其他兼容的PCB设计软件。导入设计文件将PCB设计文件（如Gerber文件或CAD文件）导入到仿真软件中。模型建立方法及步骤材料参数确保板层材料的介电常数、损耗正切等参数设置准确，以影响信号传输性能。铜厚与阻抗根据设计需求调整铜厚，以优化阻抗控制和信号完整性。过孔与走线合理设置过孔的大小、间距和走线的宽度、间距等，以减小串扰和辐射。电源与地平面优化电源和地平面的布局和连接，以降低电源噪声和地弹效应。关键参数设置与调整技巧仿真验证运行仿真，检查信号完整性、电源完整性和电磁兼容性等方面的性能。问题诊断根据仿真结果，诊断潜在问题，如反射、串扰、辐射等。优化措施针对诊断出的问题，采取相应的优化措施，如调整走线布局、增加去耦电容等。迭代验证经过优化后，再次运行仿真进行验证，确保性能达到预期要求。模型验证及优化建议04仿真分析与结果解读矩量法（MoM）将PCB上的电流分布表示为一系列基函数的线性组合，通过求解线性方程组得到电流分布，进而计算电磁场。时域有限差分法（FDTD）在时域内对麦克斯韦方程组进行差分近似，通过迭代计算得到PCB的电磁场分布。有限元法（FEM）通过划分PCB为有限个单元，对每个单元进行电磁场分析，从而得到整体PCB的性能。仿真分析方法选择S参数描述PCB传输性能的重要参数，包括插入损耗、回波损耗等，通常以图表形式呈现...
