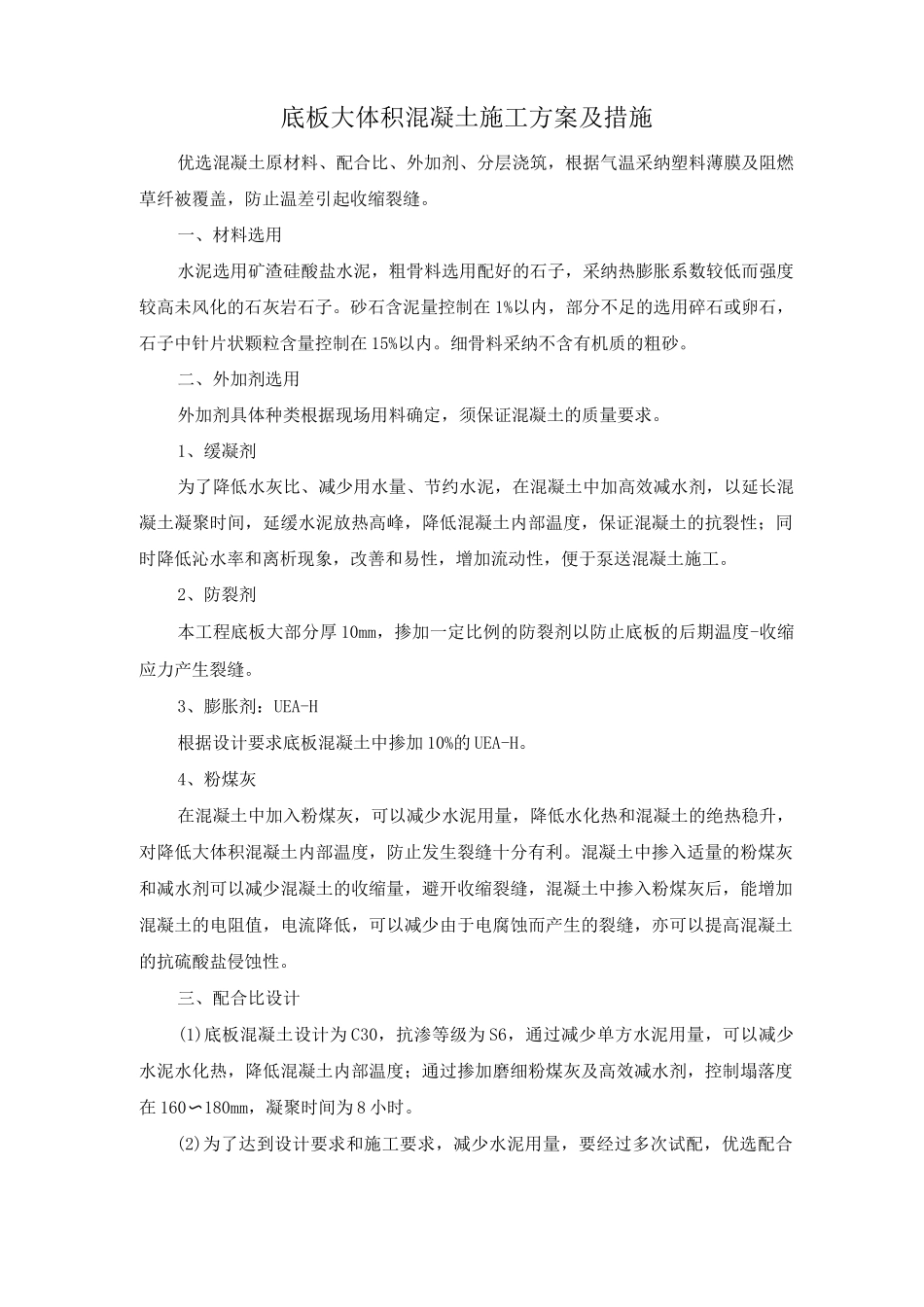

底板大体积混凝土施工方案及措施优选混凝土原材料、配合比、外加剂、分层浇筑，根据气温采纳塑料薄膜及阻燃草纤被覆盖，防止温差引起收缩裂缝
一、材料选用水泥选用矿渣硅酸盐水泥，粗骨料选用配好的石子，采纳热膨胀系数较低而强度较高未风化的石灰岩石子
砂石含泥量控制在 1%以内，部分不足的选用碎石或卵石，石子中针片状颗粒含量控制在 15%以内
细骨料采纳不含有机质的粗砂
二、外加剂选用外加剂具体种类根据现场用料确定，须保证混凝土的质量要求
1、缓凝剂为了降低水灰比、减少用水量、节约水泥，在混凝土中加高效减水剂，以延长混凝土凝聚时间，延缓水泥放热高峰，降低混凝土内部温度，保证混凝土的抗裂性；同时降低沁水率和离析现象，改善和易性，增加流动性，便于泵送混凝土施工
2、防裂剂本工程底板大部分厚 10mm，掺加一定比例的防裂剂以防止底板的后期温度-收缩应力产生裂缝
3、膨胀剂：UEA-H根据设计要求底板混凝土中掺加 10%的 UEA-H
4、粉煤灰在混凝土中加入粉煤灰，可以减少水泥用量，降低水化热和混凝土的绝热稳升，对降低大体积混凝土内部温度，防止发生裂缝十分有利
混凝土中掺入适量的粉煤灰和减水剂可以减少混凝土的收缩量，避开收缩裂缝，混凝土中掺入粉煤灰后，能增加混凝土的电阻值，电流降低，可以减少由于电腐蚀而产生的裂缝，亦可以提高混凝土的抗硫酸盐侵蚀性
三、配合比设计(1)底板混凝土设计为 C30，抗渗等级为 S6，通过减少单方水泥用量，可以减少水泥水化热，降低混凝土内部温度；通过掺加磨细粉煤灰及高效减水剂，控制塌落度在 160〜180mm，凝聚时间为 8 小时
(2)为了达到设计要求和施工要求，减少水泥用量，要经过多次试配，优选配合比

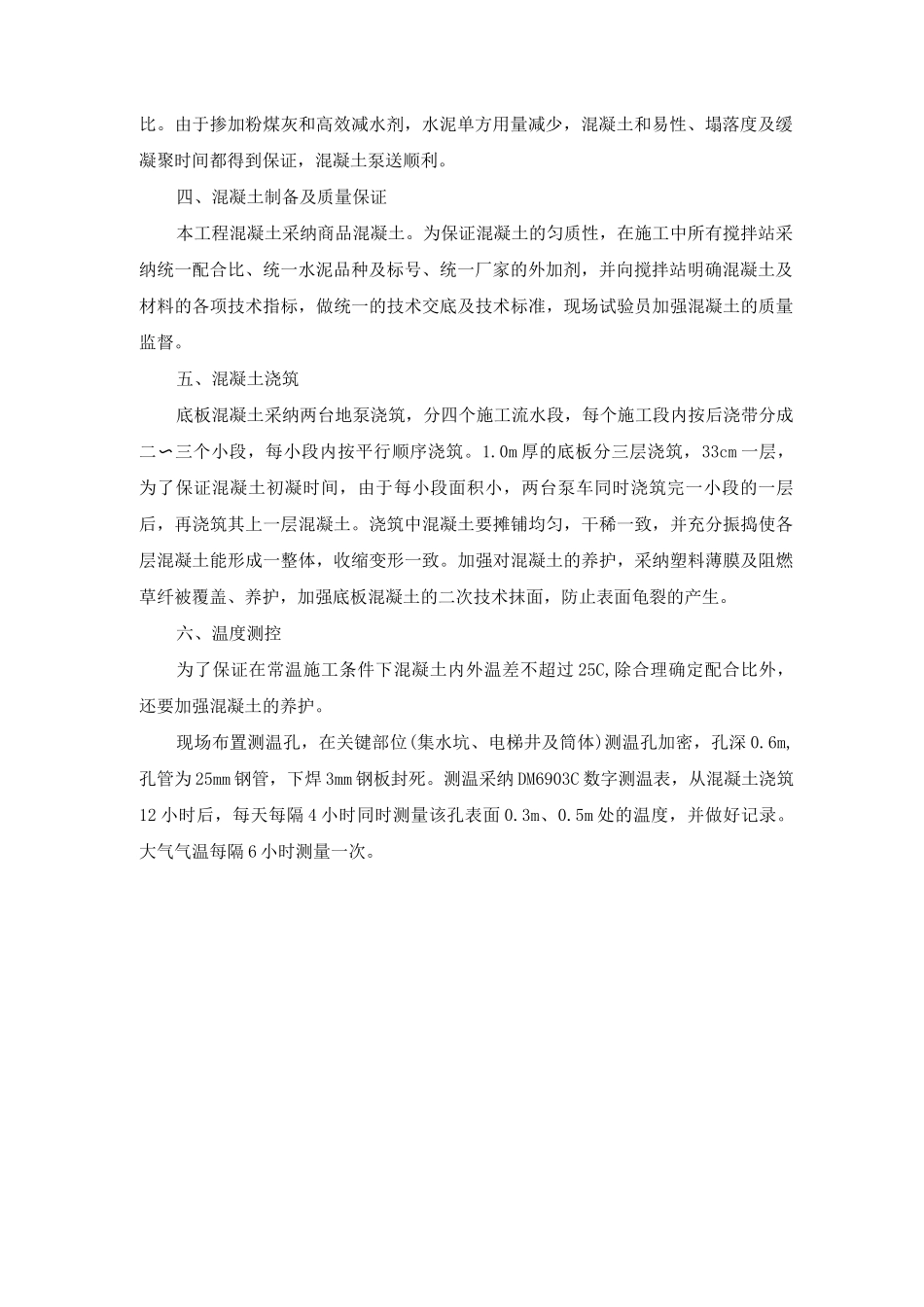

由于掺加粉煤灰和高效减水剂，水泥单方用量减少，混凝土和易性、塌落度及缓凝聚时间都得到保证，混凝土泵送顺利
四、混凝土制备及质量保证本工程混凝土采纳商品混凝土
