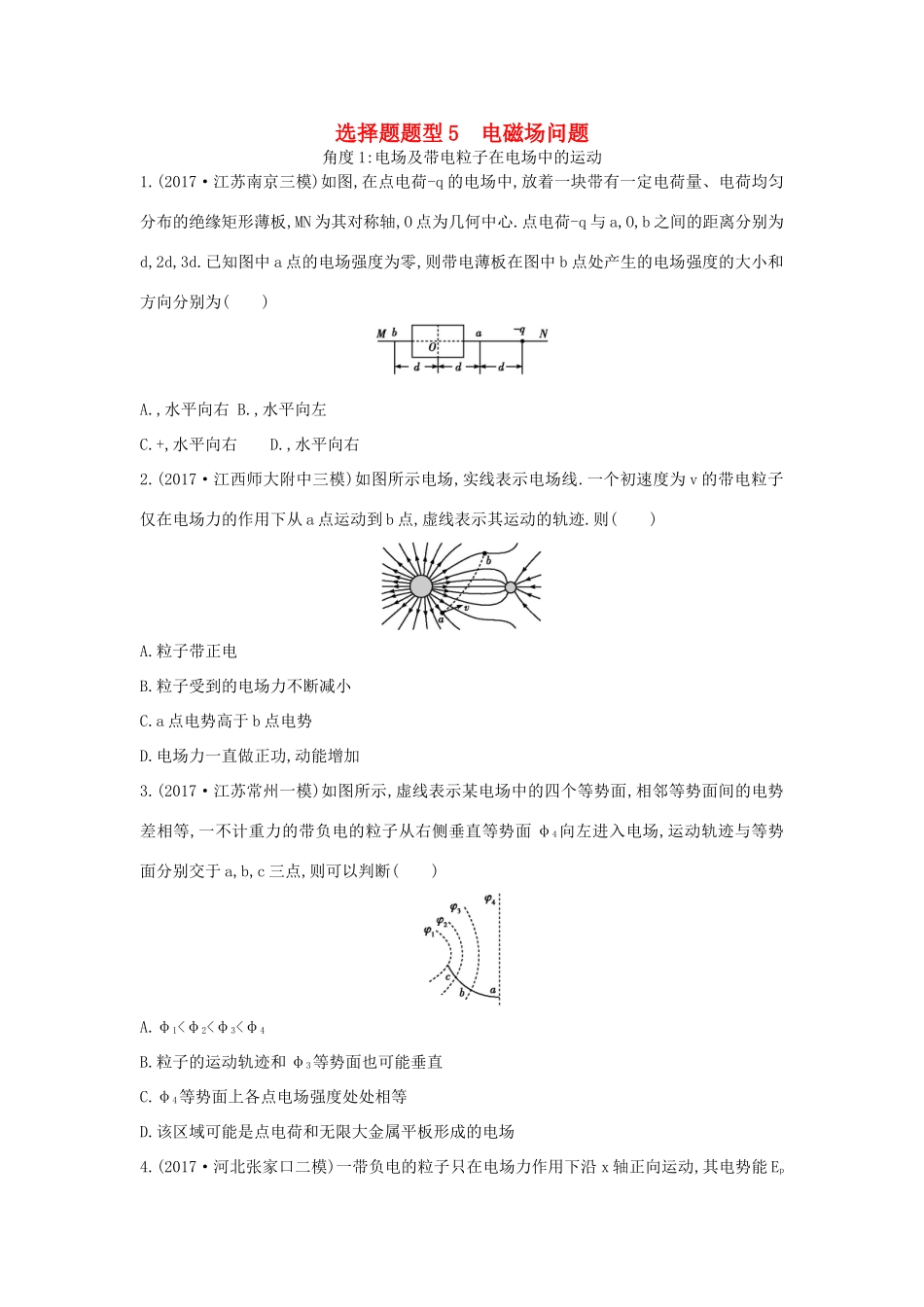

选择题题型5电磁场问题角度1:电场及带电粒子在电场中的运动1.(2017·江苏南京三模)如图,在点电荷-q的电场中,放着一块带有一定电荷量、电荷均匀分布的绝缘矩形薄板,MN为其对称轴,O点为几何中心.点电荷-q与a,O,b之间的距离分别为d,2d,3d.已知图中a点的电场强度为零,则带电薄板在图中b点处产生的电场强度的大小和方向分别为()A.,水平向右B.,水平向左C.+,水平向右D.,水平向右2.(2017·江西师大附中三模)如图所示电场,实线表示电场线.一个初速度为v的带电粒子仅在电场力的作用下从a点运动到b点,虚线表示其运动的轨迹.则()A.粒子带正电B.粒子受到的电场力不断减小C.a点电势高于b点电势D.电场力一直做正功,动能增加3.(2017·江苏常州一模)如图所示,虚线表示某电场中的四个等势面,相邻等势面间的电势差相等,一不计重力的带负电的粒子从右侧垂直等势面φ4向左进入电场,运动轨迹与等势面分别交于a,b,c三点,则可以判断()A.φ1<φ2<φ3<φ4B.粒子的运动轨迹和φ3等势面也可能垂直C.φ4等势面上各点电场强度处处相等D.该区域可能是点电荷和无限大金属平板形成的电场4.(2017·河北张家口二模)一带负电的粒子只在电场力作用下沿x轴正向运动,其电势能Ep随位移x变化的关系如图所示,其中0～x2段是关于直线x=x1对称的曲线,x2～x3段是直线,则下列说法正确的是()A.x1处电场强度最小,但不为零B.粒子在0～x2段做匀变速运动,x2～x3段做匀速直线运动C.在0,x1,x2,x3处电势φ0,φ1,φ2,φ3的关系为φ3>φ2=φ0>φ1D.x2～x3段的电场强度大小方向均不变5.(2017·四川德阳一诊)如图所示,在水平向右的匀强电场中的O点固定一点电荷+Q,a,b,c,d,e,为以O点为球心的同一球面上的点,aecf平面水平,bedf平面与匀强电场垂直,则下列说法中正确的是()A.a,c两点电势相等B.d,f两点电场强度大小相等C.将点电荷+q从球面上b点移到c点,电场力做功为零D.将点电荷+q在球面上任意两点之间移动,从e点移动到f点的电势能变化量最大6.(2017·安徽淮北一模)(多选)如图所示,空间存在匀强电场,方向竖直向下,从绝缘斜面上的M点沿水平方向抛出一带电小球.最后小球落在斜面上的N点.已知小球的质量为m,初速度大小为v0,斜面倾角为θ,电场强度大小未知.则下列说法正确的是()A.可以断定小球一定带正电荷B.可以求出小球落到N点时速度的方向C.可以求出小球到达N点过程中重力和电场力对小球所做的总功D.可以断定,当小球的速度方向与斜面平行时,小球与斜面间的距离最大7.(2017·宁夏银川三模)(多选)如图所示,直角三角形abc是半径为R的圆O的内接三角形,∠a=30°,∠b=90°,∠c=60°.一匀强电场方向与圆所在平面平行,已知a,b,c三点电势分别为φa=-U,φb=0,φc=U.则下列说法正确的是()A.圆上的电势最高为UB.圆上的电势最高为UC.匀强电场的电场强度大小为D.匀强电场的电场强度大小为8.(2017·安徽合肥二模)(多选)如图所示,a,b,c,d四个质量均为m的带电小球恰好构成“三星拱月”之形,其中a,b,c是完全相同的带电小球在光滑绝缘水平面内的同一圆周上绕O点做半径为R的匀速圆周运动,三小球所在位置恰好将圆周等分.小球d位于O点正上方h处,且在外力F作用下恰处于静止状态,已知a,b,c三小球的电荷量均为q,d球的电荷量为6q,h=R.重力加速度为g,静电力常量为k,则()A.小球a一定带正电B.小球b的周期为C.小球c的加速度大小为D.外力F竖直向上,大小等于mg+角度2:磁场及带电粒子在磁场中的运动1.(2017·东北三省四市教研联合体三模)如图所示,圆形区域内有一垂直纸面的匀强磁场,磁感应强度的大小为B1,P为磁场边界上的一点.相同的带正电荷粒子,以相同的速率从P点射入磁场区域,速度方向沿位于纸面内的各个方向.这些粒子射出边界的位置均处于边界的某一段弧上,这段圆弧的弧长是圆周长的.若将磁感应强度的大小变为B2,结果相应的弧长变为圆周长的,不计粒子的重力和粒子间的相互影响,则等于()A.B.C.D.2.(2017·山东临沂二模)如图所示,在x轴上方存在垂直于纸面向里的匀强磁场,磁感应强度为B.原点O处存在一粒子源,能同时发射大量质量为m、电荷量为q的带正电粒子(重力不计),速度方向均在xOy平面内,与x轴正方向的夹角θ在0～180°范围内.则下列说法正确的是()A.发射速度大小相同的粒子,θ越大...
