计算机主板格式教案VIP免费

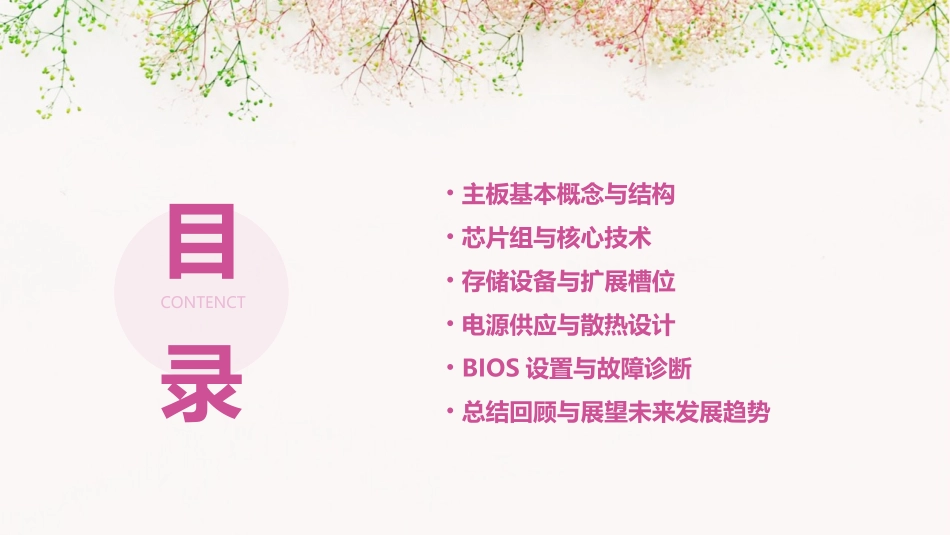

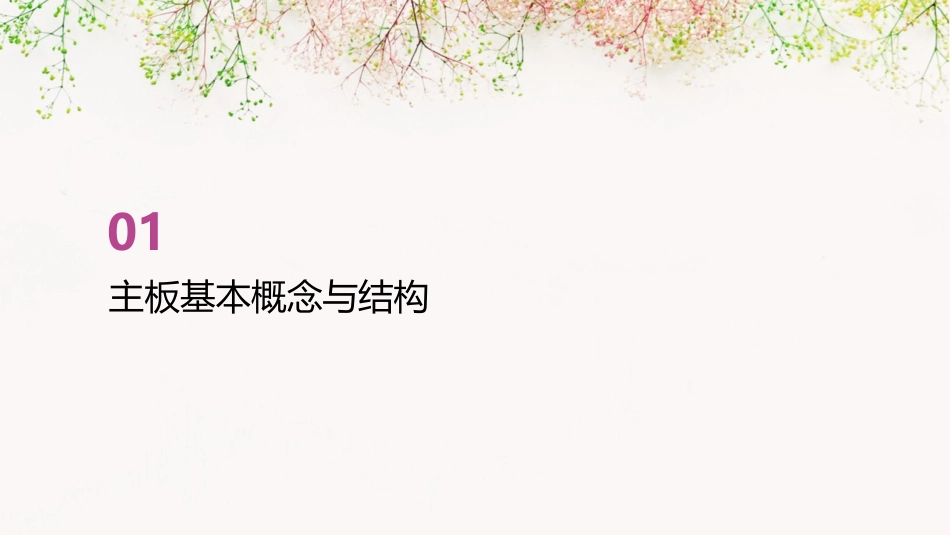

计算机主板格式教案目录CONTENCT•主板基本概念与结构•芯片组与核心技术•存储设备与扩展槽位•电源供应与散热设计•BIOS设置与故障诊断•总结回顾与展望未来发展趋势01主板基本概念与结构定义作用主板定义及作用主板是计算机主机箱内最大的一块印刷电路板，是计算机各种设备的连接载体。主板提供了各种接口和插槽，用于连接CPU、内存、硬盘、显卡等关键部件，组成计算机的运算、控制系统。根据CPU插座类型不同，主板可分为Intel系列和AMD系列；根据主板尺寸不同，可分为ATX、MicroATX、MiniITX等类型。类型主板规格包括CPU插座类型、芯片组、内存插槽类型和数量、扩展插槽类型和数量、接口类型和数量等。规格主板类型与规格主板结构布局包括CPU插座、内存插槽、扩展插槽、电源接口、硬盘接口、前置面板接口等部分。主板接口包括电源接口、硬盘接口、USB接口、音频接口、网络接口等，用于连接主机箱内外的各种设备。结构布局与接口接口结构布局02芯片组与核心技术北桥芯片南桥芯片BIOS芯片负责连接高速设备，如CPU、内存和显卡，提供高性能的数据传输。负责连接低速设备，如硬盘、USB接口、网卡等，管理系统的输入输出。存储基本输入输出系统程序，负责计算机启动时的硬件初始化和自检。芯片组构成及功能80%80%100%核心技术解析通过模拟多线程并行执行，提高CPU的运算效率。优化内存分配和访问机制，提高系统整体性能。在CPU和内存之间设置高速缓存，减少数据访问延迟。超线程技术内存管理技术高速缓存技术03中断和DMA传输在通信过程中，采用中断和DMA（DirectMemoryAccess）传输方式，提高数据传输效率。01通过PCI-E或DMI总线连接北桥和南桥芯片通过PCI-Express或DirectMediaInterface总线进行通信，实现数据传输和共享。02分工合作北桥负责处理高速数据传输，南桥负责处理低速数据传输和I/O设备管理，两者协同工作，确保系统稳定运行。南北桥芯片通信原理03存储设备与扩展槽位内存插槽类型主板通常支持DDR3或DDR4内存插槽，不同型号和规格的主板支持的内存插槽类型可能不同。容量支持主板支持的内存容量因型号和规格而异，一般从4GB到64GB不等。在选择内存时，需根据主板支持的容量和计算机的实际需求进行选择。内存插槽类型及容量支持硬盘接口类型主板支持的硬盘接口类型主要有SATA、M.2、PCIe等。不同接口类型的硬盘在传输速度、容量和使用寿命等方面存在差异。传输速度硬盘的传输速度取决于其接口类型和主板的支持情况。例如，SATA接口的硬盘传输速度较慢，而M.2和PCIe接口的硬盘传输速度较快。硬盘接口类型和速度主板上的扩展槽位主要包括PCI、PCIe、AGP等类型，用于连接显卡、声卡、网卡等扩展卡。扩展槽位种类在选择扩展卡时，需根据主板的扩展槽位类型和计算机的实际需求进行选择。同时，需注意扩展卡与主板的兼容性和稳定性。配置扩展槽位种类和配置04电源供应与散热设计ATX电源BTX电源ITX电源电源供应方式及特点采用平衡技术，降低噪音和散热问题，提高系统稳定性，适用于高性能计算机。小巧轻便，适用于迷你型计算机和嵌入式系统，功率较低。提供稳定的电压和电流，具有过流、过压、过热保护功能，广泛应用于台式机主板。通过增加散热面积和空气流动来提高散热效果，适用于发热量不大的场合。散热片与散热风扇热管技术水冷散热利用热管的高效导热性能，将热量快速传递到散热片，再通过风扇散热，适用于高性能计算机。通过水冷循环系统，将热量从主板上带走，散热效果好，但成本较高。030201散热方案选择和效果评估010203节能芯片智能电源管理休眠与待机技术节能技术应用采用低功耗设计，降低主板整体功耗，提高能源利用效率。根据系统负载自动调整电源供应，减少不必要的能源消耗。在闲置时降低系统功耗，实现节能环保。05BIOS设置与故障诊断01020304系统自检启动设备选择系统设置硬件监控BIOS基本功能介绍BIOS提供了一些基本的系统设置选项，如日期和时间、处理器设置、内存设置等。BIOS允许用户设置启动设备的优先级，如硬盘、光驱、USB设备等。BIOS在开机时进行系统硬件的自检，确保硬件正常工作。BIOS可以监控系统的硬件状态，如温度、电压、风扇速度等。开机无显...
