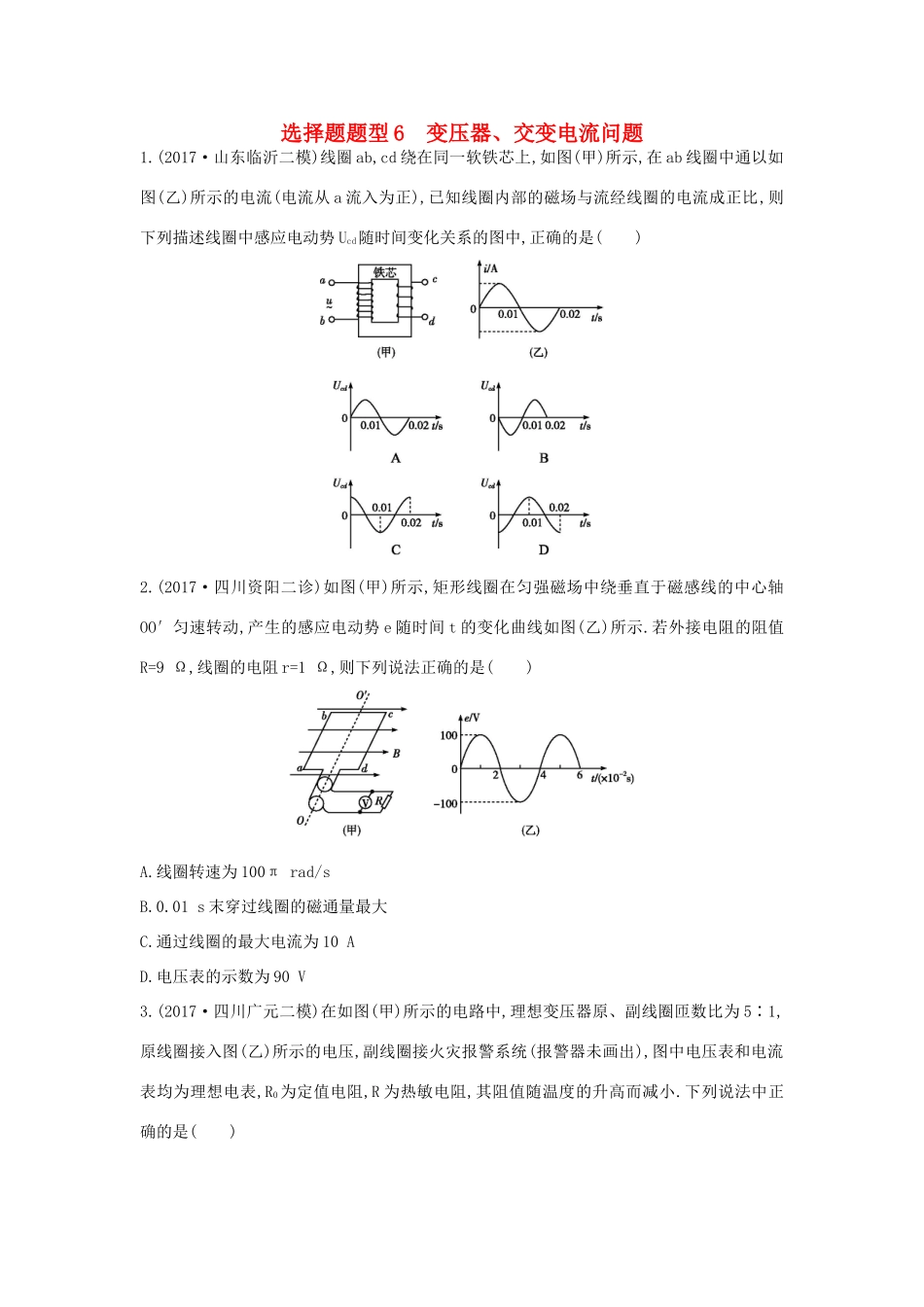

选择题题型6变压器、交变电流问题1.(2017·山东临沂二模)线圈ab,cd绕在同一软铁芯上,如图(甲)所示,在ab线圈中通以如图(乙)所示的电流(电流从a流入为正),已知线圈内部的磁场与流经线圈的电流成正比,则下列描述线圈中感应电动势Ucd随时间变化关系的图中,正确的是()2.(2017·四川资阳二诊)如图(甲)所示,矩形线圈在匀强磁场中绕垂直于磁感线的中心轴OO′匀速转动,产生的感应电动势e随时间t的变化曲线如图(乙)所示.若外接电阻的阻值R=9Ω,线圈的电阻r=1Ω,则下列说法正确的是()A.线圈转速为100πrad/sB.0.01s末穿过线圈的磁通量最大C.通过线圈的最大电流为10AD.电压表的示数为90V3.(2017·四川广元二模)在如图(甲)所示的电路中,理想变压器原、副线圈匝数比为5∶1,原线圈接入图(乙)所示的电压,副线圈接火灾报警系统(报警器未画出),图中电压表和电流表均为理想电表,R0为定值电阻,R为热敏电阻,其阻值随温度的升高而减小.下列说法中正确的是()A.电压表的示数为44VB.图(乙)中电压的有效值为220VC.R处出现火灾时电流表示数减小D.R处出现火灾时电阻R0消耗的电功率增大4.(2017·河北张家口二模)如图所示,理想变压器的原线圈连接一只理想交流电流表,副线圈匝数可以通过滑动触头Q来调节,在副线圈两端连接了定值电阻R0和滑动变阻器R,P为滑动变阻器的滑动触头.在原线圈上加一电压为U的正弦交变电流,下列说法正确的是()A.保持Q的位置不动,将P向上滑动时,电流表读数变大B.保持Q的位置不动,将P向上滑动时,电流表读数变小C.保持P的位置不动,将Q向下滑动时,电流表读数变大D.保持P的位置不动,将Q向上滑动时,电流表读数变小5.(2017·宁夏银川三模)(多选)如图所示,N匝矩形导线框以角速度ω在磁感应强度为B的匀强磁场中绕轴OO′匀速转动,线框面积为S,线框的电阻、电感均不计,外电路接有电阻R、理想交流电流表○A和二极管D,二极管D具有单向导电性,即正向电阻为零,反向电阻无穷大.下列说法正确的是()A.图示位置电流表的示数为0B.R两端电压的有效值U=NBSC.一个周期内通过R的电荷量q=D.交流电流表的示数I=NBS6.(多选)某小型发电站通过升压变压器向60km远处的用户供电,在用户端用降压变压器将电压变为220V供用户使用(设两个变压器均为理想变压器),输电示意图如图所示.已知输电线的电阻率为ρ=1.25×10-8Ω·m,横截面积为1.5×10-4m2,发电机输出功率为20kW,输出电压为250V,若线路损耗的功率为输出功率的5%.则下列说法正确的是()A.发电机是将其他形式的能转化为电能的设备,发电原理是法拉第电磁感应定律B.输电线上的电流为10AC.>D.升压变压器的输出电压等于降压变压器的输入电压7.(2017·河南平顶山一调)(多选)如图(a)所示,理想变压器原、副线圈匝数比n1∶n2=55∶4,原线圈接有交流电流表A1,副线圈电路接有交流电压表V、交流电流表A2、滑动变阻器R等,所有电表都是理想电表,二极管D正向电阻为零,反向电阻无穷大,灯泡L的阻值恒定.原线圈接入的交变电压的变化规律如图(b)所示,则下列说法正确的是()A.交流电压表V的读数为32VB.灯泡L两端电压的有效值为32VC.当滑动变阻器的触头P向下滑动时,电流表A2示数增大,A1示数增大D.由图(b)可知交流发电机转子的角速度为100rad/s
