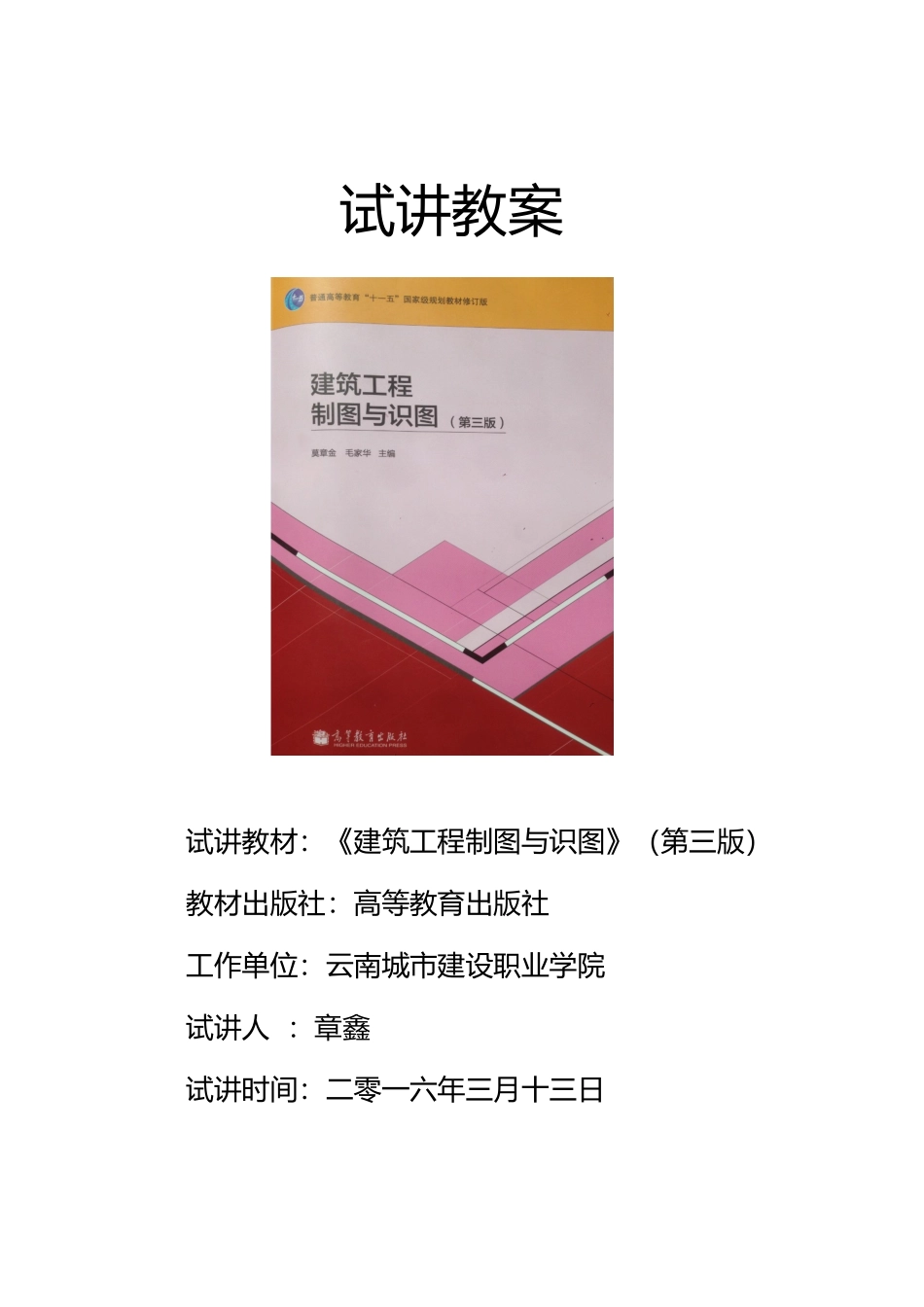

建筑制图与识图,试讲教案章鑫老师(8 页)Good is good, but better carries it.精益求精，善益求善。 试讲教案试讲教材：《建筑工程制图与识图》（第三版）教材出版社：高等教育出版社工作单位：云南城市建设职业学院试讲人 ：章鑫试讲时间：二零一六年三月十三日《建筑工程制图与识图》教 学 详 案第 1 章 投影基本知识一、教学目标：本课程讨论用投影法绘制工程图样的理论和方法。通过本课程的学习，使学生较系统的获得制图与识图的基本知识，掌握投影法绘制工程图样的理论和方法，使学生初步受到读图基本能力的训练，为绘制和识读施工图打下良好的基础。二、教学重点、难点：教学重点：投影基本知识、正投影的基本特性、三面正投影的形成。教学难点：正投影的基本特性，三面正投影图三、教学方法：讲授法、案例教学法、练习法等。四、教学手段：板书授课、多媒体教学。五、教学课时：2 课时六、教学策略设计:1、创设情境―――导入任务 2、指导教学―――学习新知 3、任务实施―――激发想象 4、课堂练习―――引导探究 5、任务小结―――拓展升华七、教学过程：1、导入新课当日光或灯光照射物体时，在地面或墙上就会出现物体的影子，这就是我们在日常生活中所见到的投影现象。想一下平常所常见的投影有哪些？①手电筒照射物体所出现的影子。②投影仪的光所投射出的图像。2、讲授新课：第 1 节 投影概念（一）投影法的概念？物体被灯光或日光照射，在地面或墙面上就会留下影子，这就是投影现象。（光线—物体--影子）投射中心——光源投射线——光线投影面——承影面投影——根据投影法所得到的图形产生投影必备的三个条件：投射线、投影面和形体。投影法——投射线通过物体，向投影面投射，并在该面上得到图形的方法。（二）投影法的分类 投影分为两大类：中心投影和平行投影。 （1）中心投影法：投射线汇交于一点的投影法，称为中心投影法。用中心投影法所得到的投影不能反映物体原来的真实大小，它不适用于绘制工程图样。但是中心投影法绘制的图形立体感较强，它适用于绘制建筑物的外观图以及美术画等。（2）平行投影法：投射线互相平行的投影法，称为平行投影法。平行投影法所得到的投影可以反映物体的实际形状。（a）斜投影法在平行投影法中，投射线与投影面倾斜成某一角度时，称为斜投影法。按斜投影法得到的投影称为斜投影。（b）正投影法在平行投影法中，投射线与投影面垂直时，称为正投影法。按正投影法得到的...
