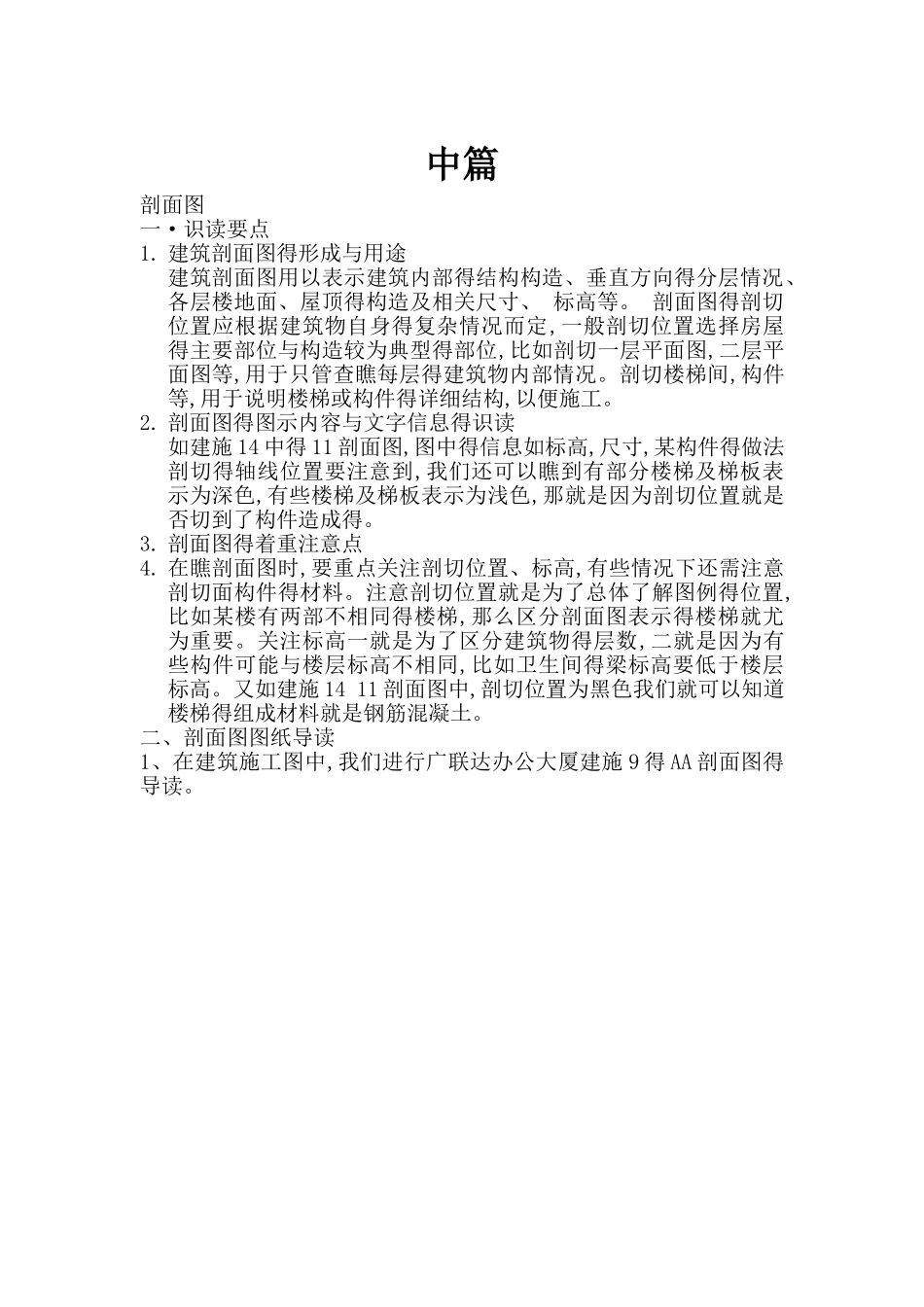

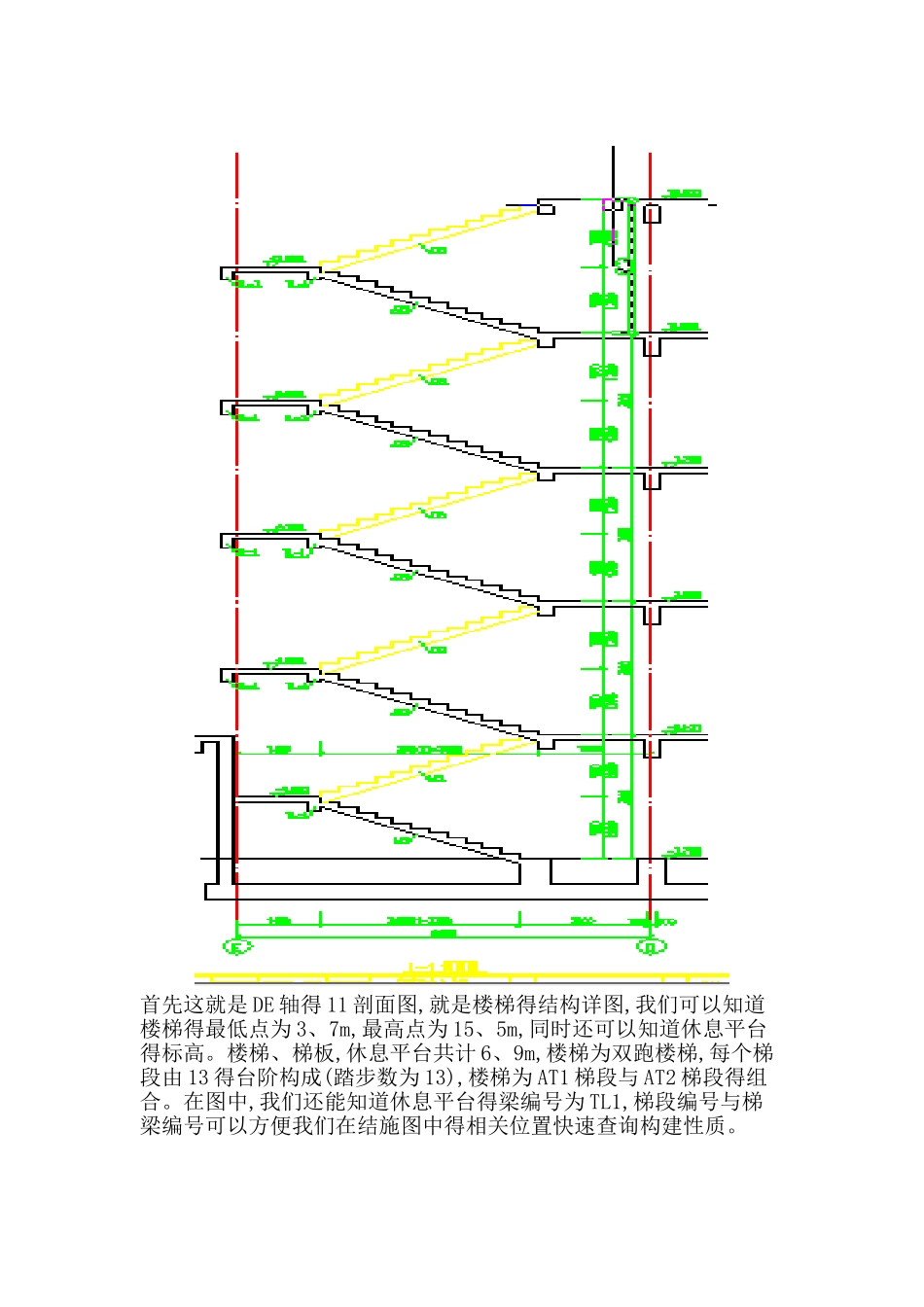

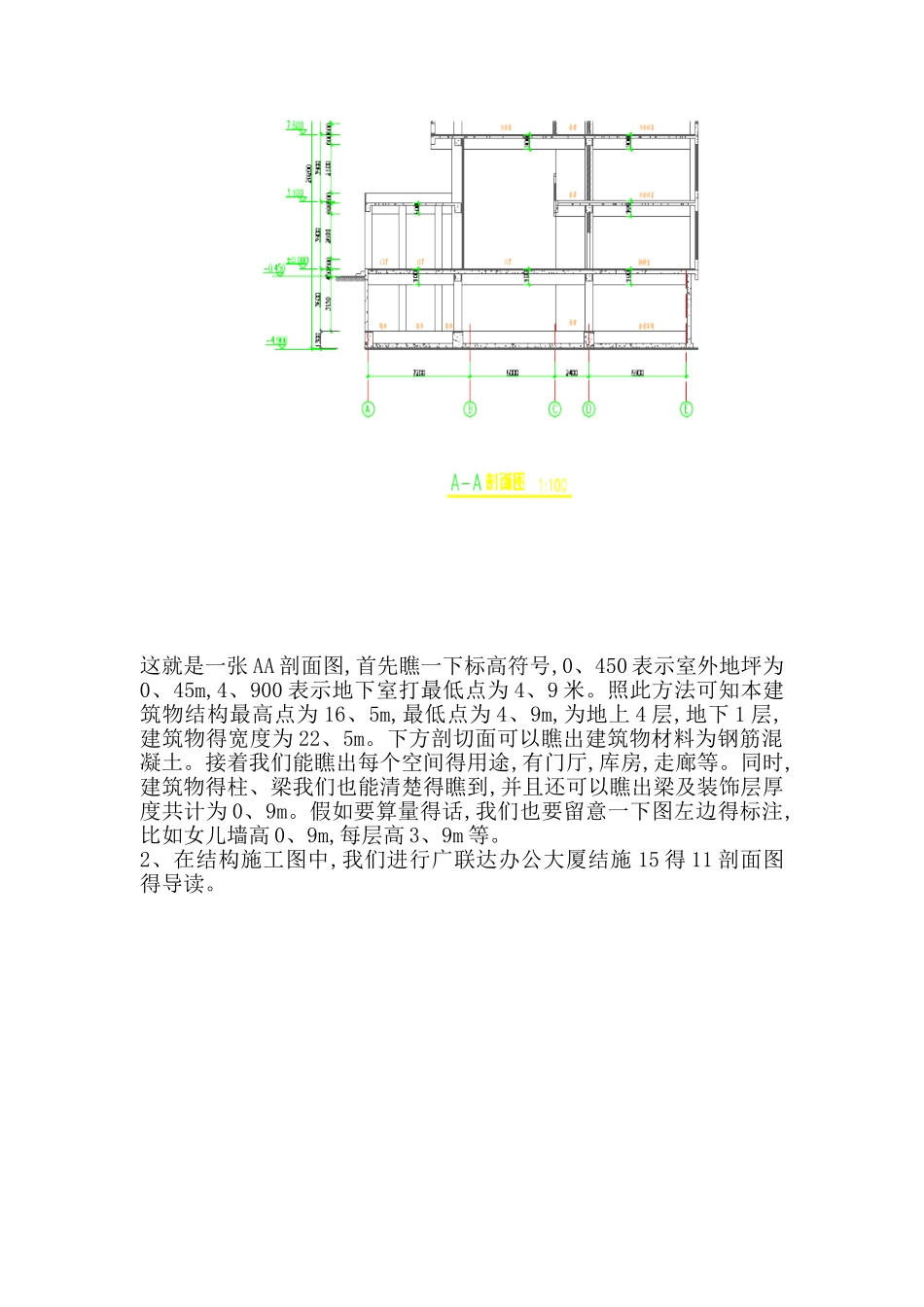

中篇剖面图一·识读要点1. 建筑剖面图得形成与用途建筑剖面图用以表示建筑内部得结构构造、垂直方向得分层情况、各层楼地面、屋顶得构造及相关尺寸、 标高等。 剖面图得剖切位置应根据建筑物自身得复杂情况而定,一般剖切位置选择房屋得主要部位与构造较为典型得部位,比如剖切一层平面图,二层平面图等,用于只管查瞧每层得建筑物内部情况。剖切楼梯间,构件等,用于说明楼梯或构件得详细结构,以便施工。 2. 剖面图得图示内容与文字信息得识读如建施 14 中得 11 剖面图,图中得信息如标高,尺寸,某构件得做法剖切得轴线位置要注意到,我们还可以瞧到有部分楼梯及梯板表示为深色,有些楼梯及梯板表示为浅色,那就是因为剖切位置就是否切到了构件造成得。3. 剖面图得着重注意点4. 在瞧剖面图时,要重点关注剖切位置、标高,有些情况下还需注意剖切面构件得材料。注意剖切位置就是为了总体了解图例得位置,比如某楼有两部不相同得楼梯,那么区分剖面图表示得楼梯就尤为重要。关注标高一就是为了区分建筑物得层数,二就是因为有些构件可能与楼层标高不相同,比如卫生间得梁标高要低于楼层标高。又如建施 14 11 剖面图中,剖切位置为黑色我们就可以知道楼梯得组成材料就是钢筋混凝土。二、剖面图图纸导读1、在建筑施工图中,我们进行广联达办公大厦建施 9 得 AA 剖面图得导读。这就是一张 AA 剖面图,首先瞧一下标高符号,0、450 表示室外地坪为0、45m,4、900 表示地下室打最低点为 4、9 米。照此方法可知本建筑物结构最高点为 16、5m,最低点为 4、9m,为地上 4 层,地下 1 层,建筑物得宽度为 22、5m。下方剖切面可以瞧出建筑物材料为钢筋混凝土。接着我们能瞧出每个空间得用途,有门厅,库房,走廊等。同时,建筑物得柱、梁我们也能清楚得瞧到,并且还可以瞧出梁及装饰层厚度共计为 0、9m。假如要算量得话,我们也要留意一下图左边得标注,比如女儿墙高 0、9m,每层高 3、9m 等。2、在结构施工图中,我们进行广联达办公大厦结施 15 得 11 剖面图得导读。首先这就是 DE 轴得 11 剖面图,就是楼梯得结构详图,我们可以知道楼梯得最低点为 3、7m,最高点为 15、5m,同时还可以知道休息平台得标高。楼梯、梯板,休息平台共计 6、9m,楼梯为双跑楼梯,每个梯段由 13 得台阶构成(踏步数为 13),楼梯为 AT1 梯段与 AT2 梯段得组合。在图中,我们还能知道休息平台得梁编号为 TL1,梯段编号与梯梁编号可以方便我们在结施图中得相关位置快速查询构建性质。
