建筑施工现场变配电设计

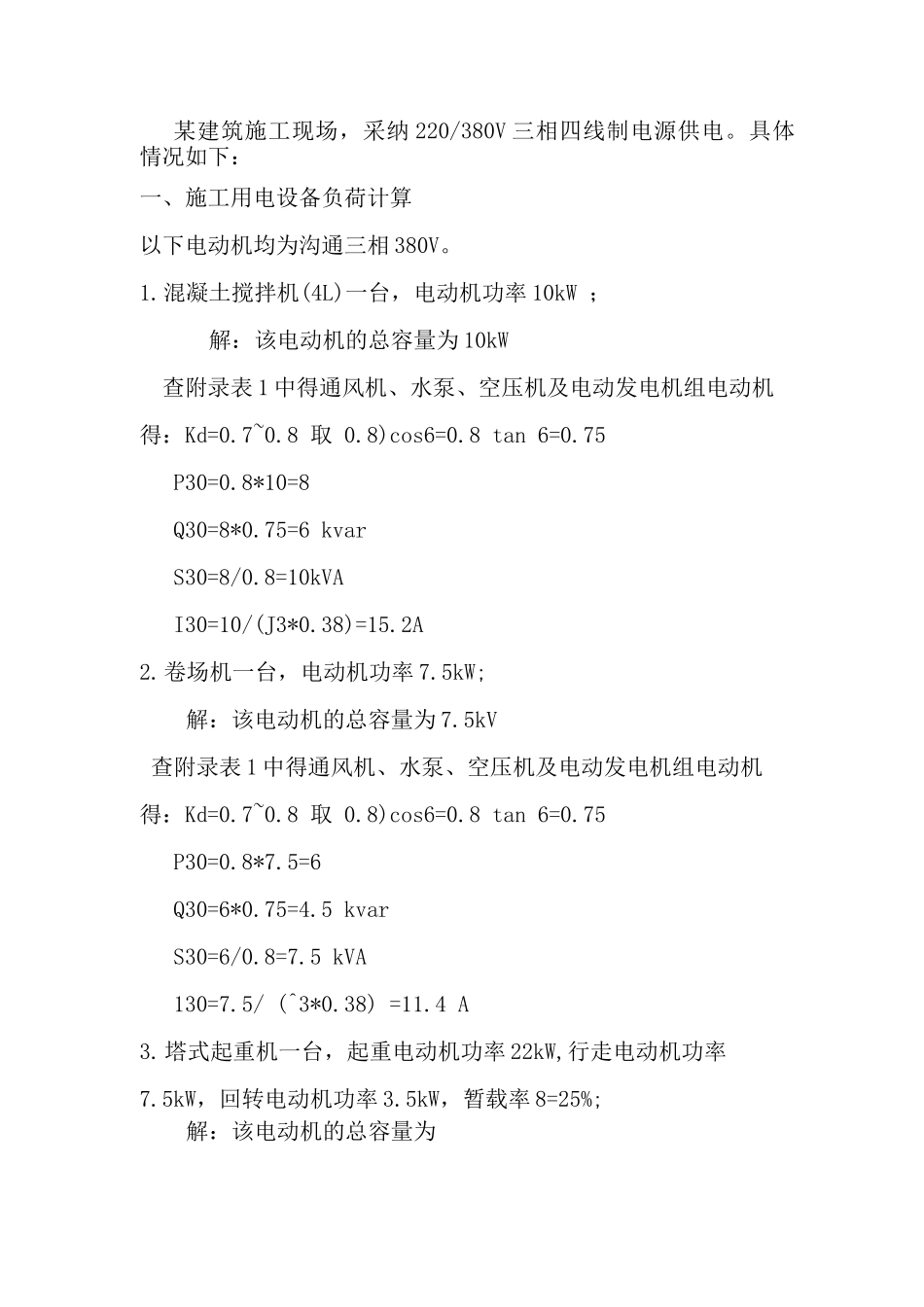

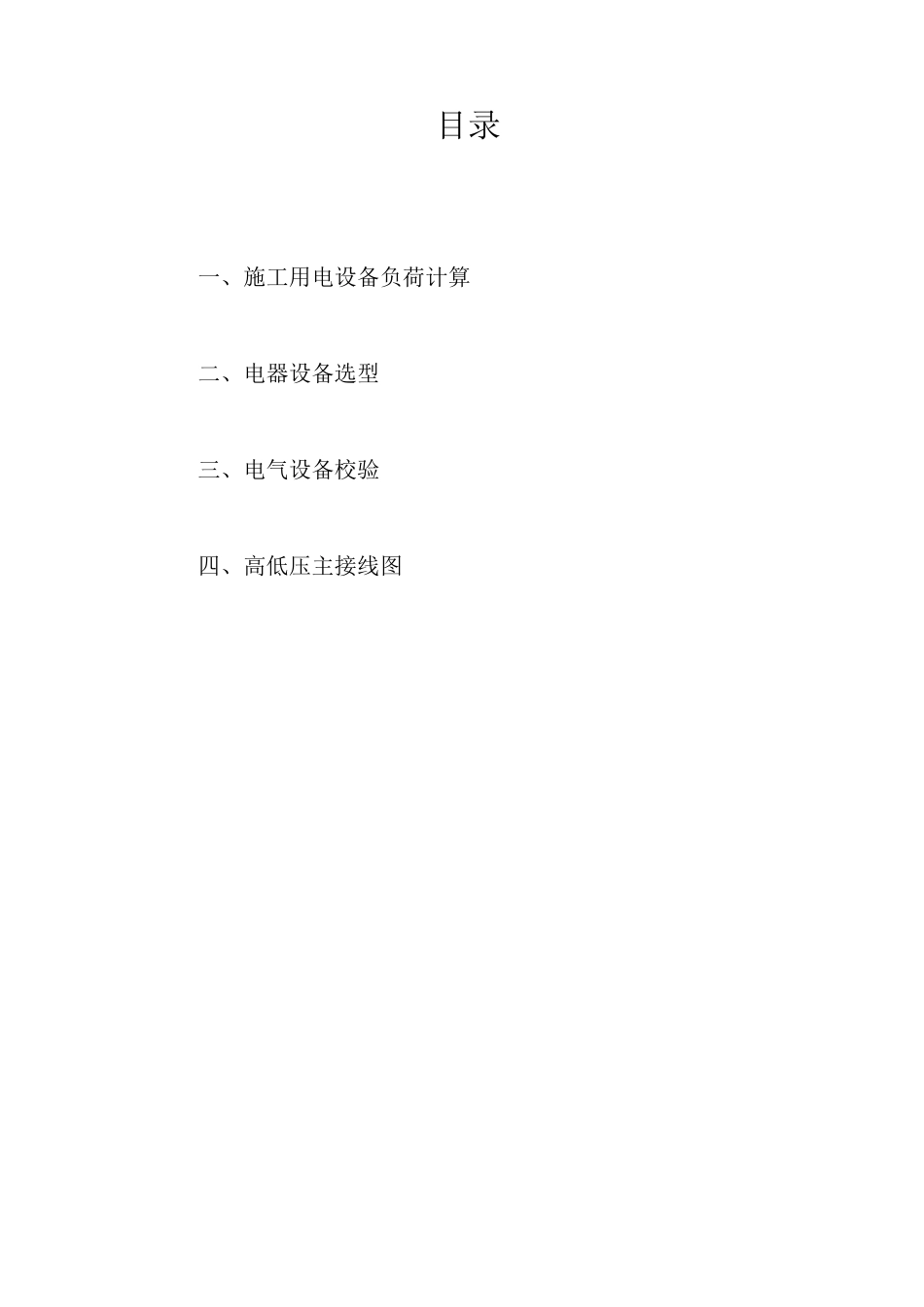

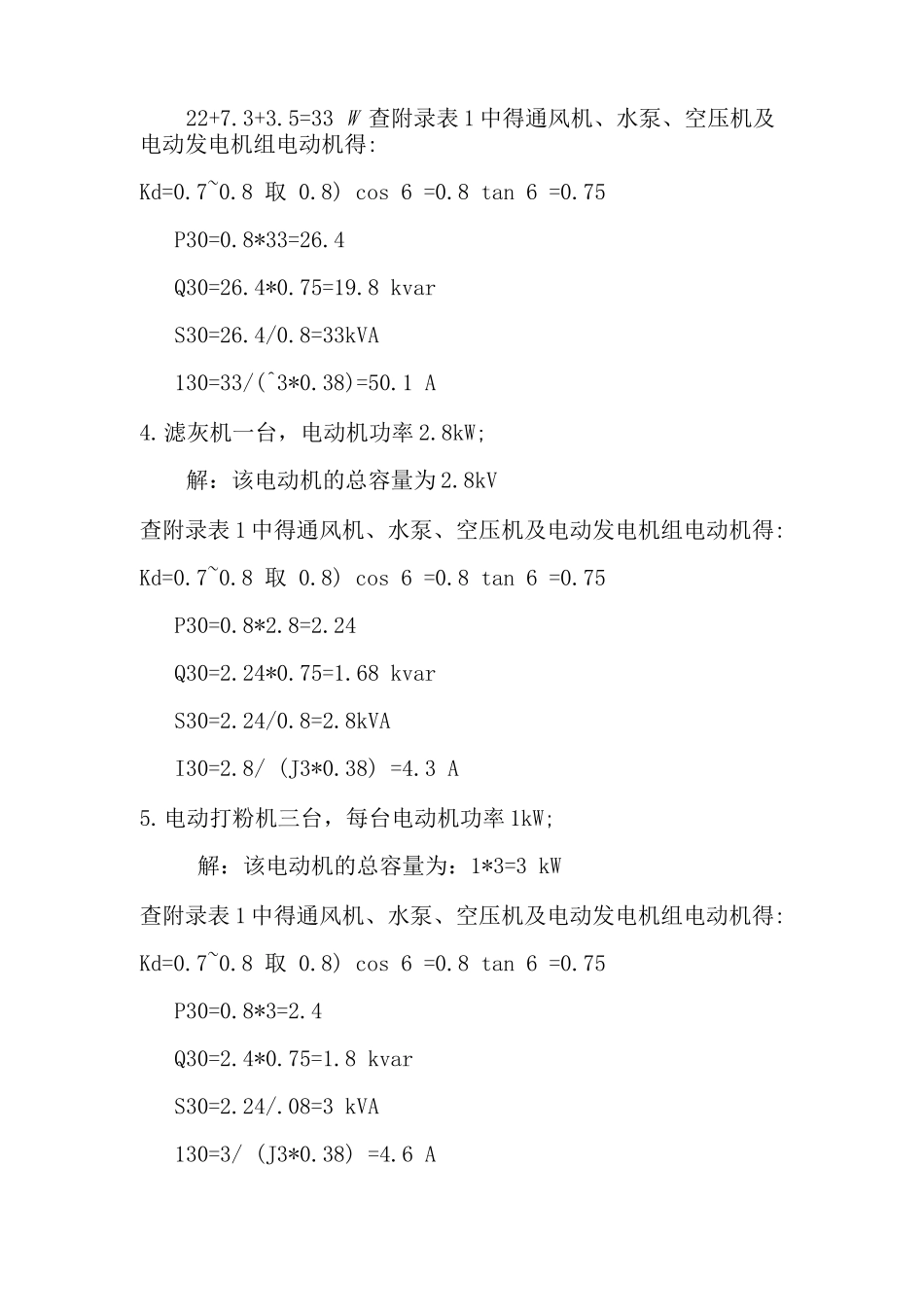

目录一、施工用电设备负荷计算二、电器设备选型三、电气设备校验四、高低压主接线图某建筑施工现场，采纳 220/380V 三相四线制电源供电。具体 情况如下：一、施工用电设备负荷计算以下电动机均为沟通三相 380V。1.混凝土搅拌机(4L)一台，电动机功率 10kW ；解：该电动机的总容量为 10kW查附录表 1 中得通风机、水泵、空压机及电动发电机组电动机得：Kd=0.7~0.8 取 0.8)cos6=0.8 tan 6=0.75P30=0.8*10=8Q30=8*0.75=6 kvarS30=8/0.8=10kVAI30=10/(J3*0.38)=15.2A2.卷场机一台，电动机功率 7.5kW;解：该电动机的总容量为 7.5kV查附录表 1 中得通风机、水泵、空压机及电动发电机组电动机得：Kd=0.7~0.8 取 0.8)cos6=0.8 tan 6=0.75P30=0.8*7.5=6Q30=6*0.75=4.5 kvarS30=6/0.8=7.5 kVA130=7.5/ (^3*0.38) =11.4 A3.塔式起重机一台，起重电动机功率 22kW,行走电动机功率 7.5kW，回转电动机功率 3.5kW，暂载率 8=25%;解：该电动机的总容量为22+7.3+3.5=33 W 查附录表 1 中得通风机、水泵、空压机及电动发电机组电动机得:Kd=0.7~0.8 取 0.8) cos 6 =0.8 tan 6 =0.75P30=0.8*33=26.4Q30=26.4*0.75=19.8 kvarS30=26.4/0.8=33kVA130=33/(^3*0.38)=50.1 A4.滤灰机一台，电动机功率 2.8kW;解：该电动机的总容量为 2.8kV查附录表 1 中得通风机、水泵、空压机及电动发电机组电动机得:Kd=0.7~0.8 取 0.8) cos 6 =0.8 tan 6 =0.75P30=0.8*2.8=2.24Q30=2.24*0.75=1.68 kvarS30=2.24/0.8=2.8kVAI30=2.8/ (J3*0.38) =4.3 A5.电动打粉机三台，每台电动机功率 1kW;解：该电动机的总容量为：1*3=3 kW查附录表 1 中得通风机、水泵、空压机及电动发电机组电动机得:Kd=0.7~0.8 取 0.8) cos 6 =0.8 tan 6 =0.75P30=0.8*3=2.4Q30=2.4*0.75=1.8 kvarS30=2.24/.08=3 kVA130=3/ (J3*0.38) =4.6 A6.振捣器四台，每台电动机功率 2.8kW;解：该电动机的总容量为：2.8*4=11.2 W查附录表 1 中得通风机、水泵、空压机及电动发电机组电动机得:Kd=0.7~0.8 取 0.8) cos 6 =0.8 tan 6 =0.75P30=0.8*11.2=8.96Q30=8.96*0.75=67.2 kvarS30=8.96/0.8=11.2 kVAI30=11.2/ (^3*0.38 ) =17 A以下均为沟通 220V。7.照明用电约 10kW;解：该电动机的总容量为 10kW查附录表 1 中生产厂房、办公室、阅览室、实验室照明得：Kd=0. 8~1 取 1)cos6=1.0 tan6=0P30=1*10=10Q30=10*0=0 kvarS30=10/1....
