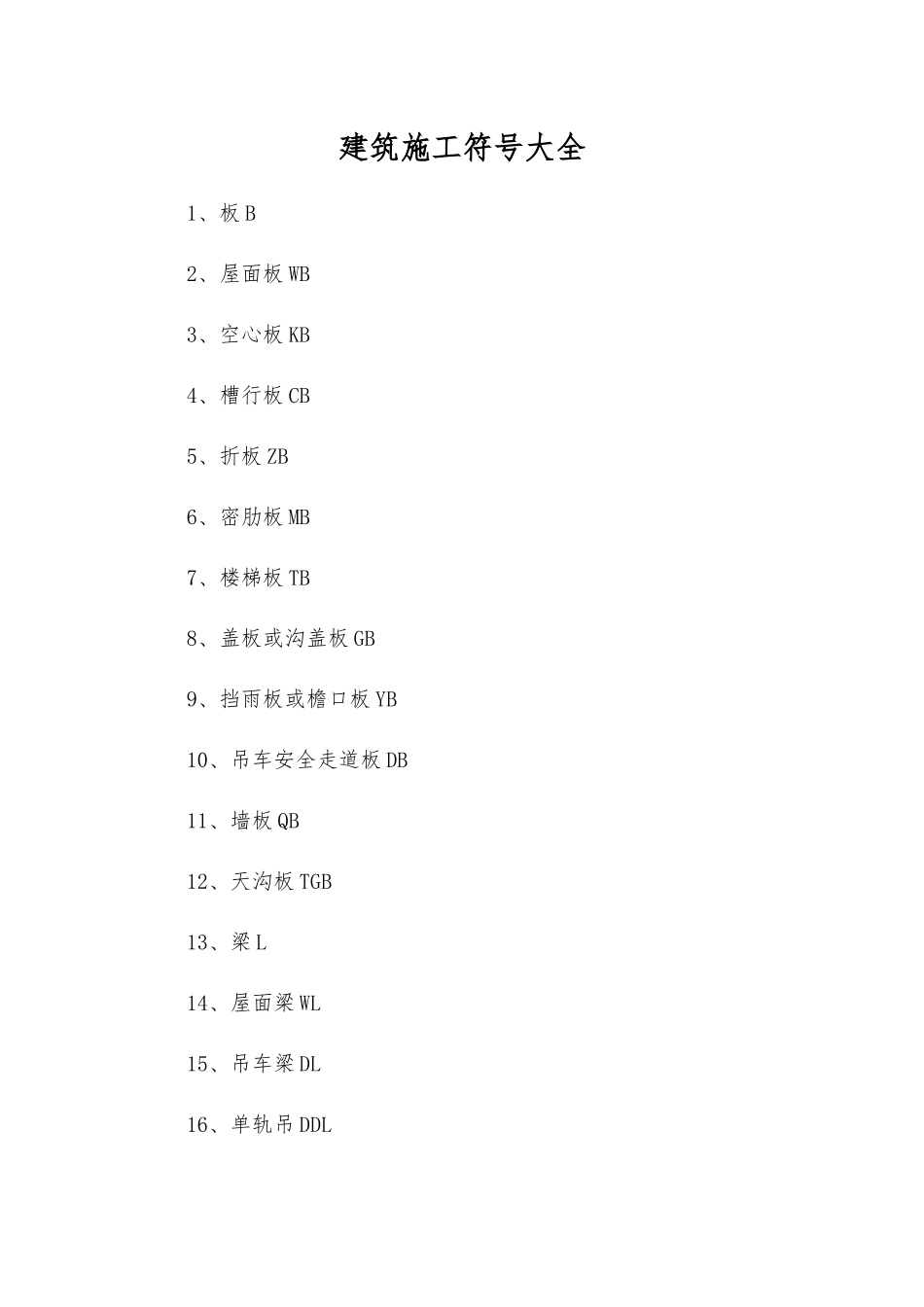

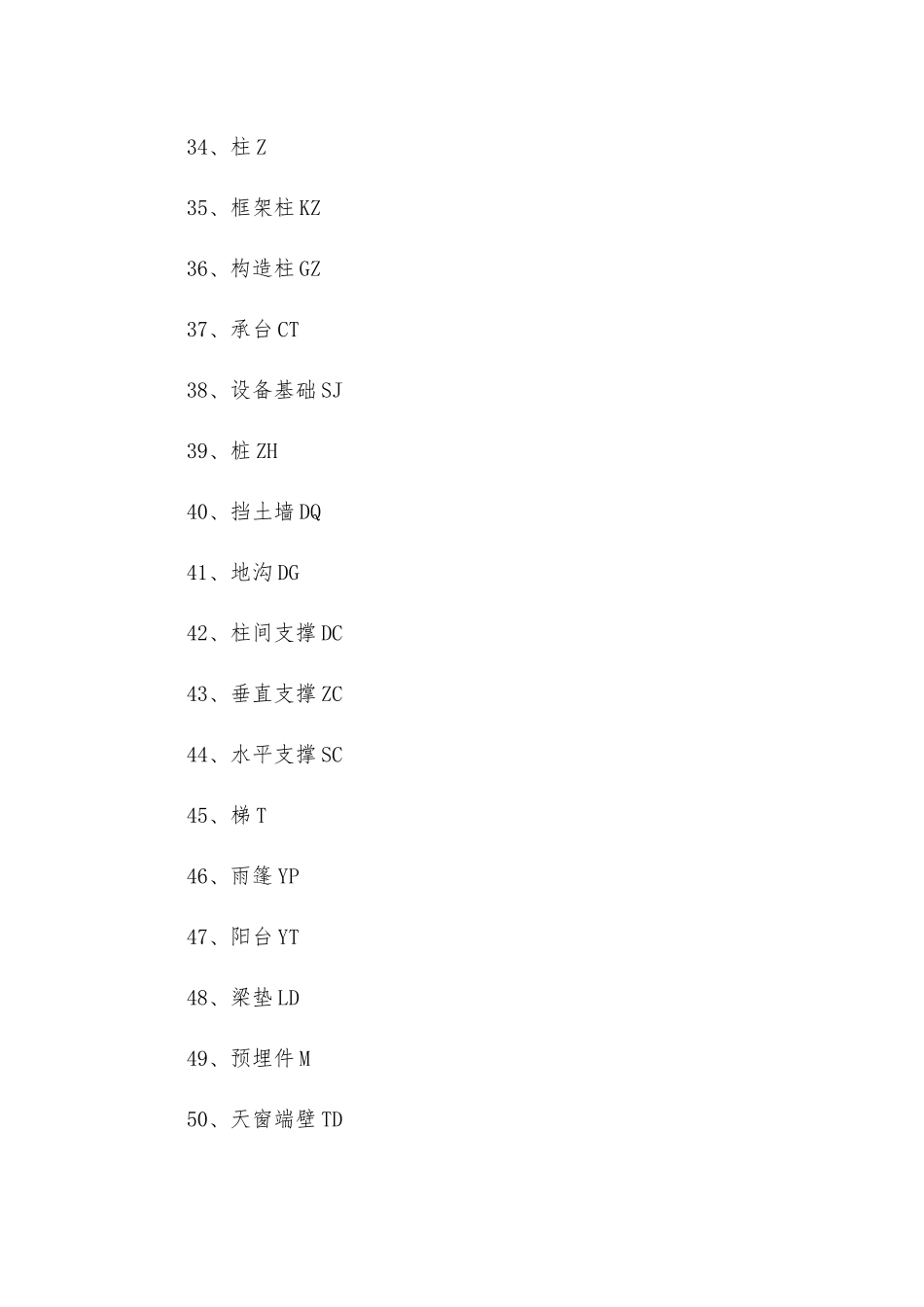

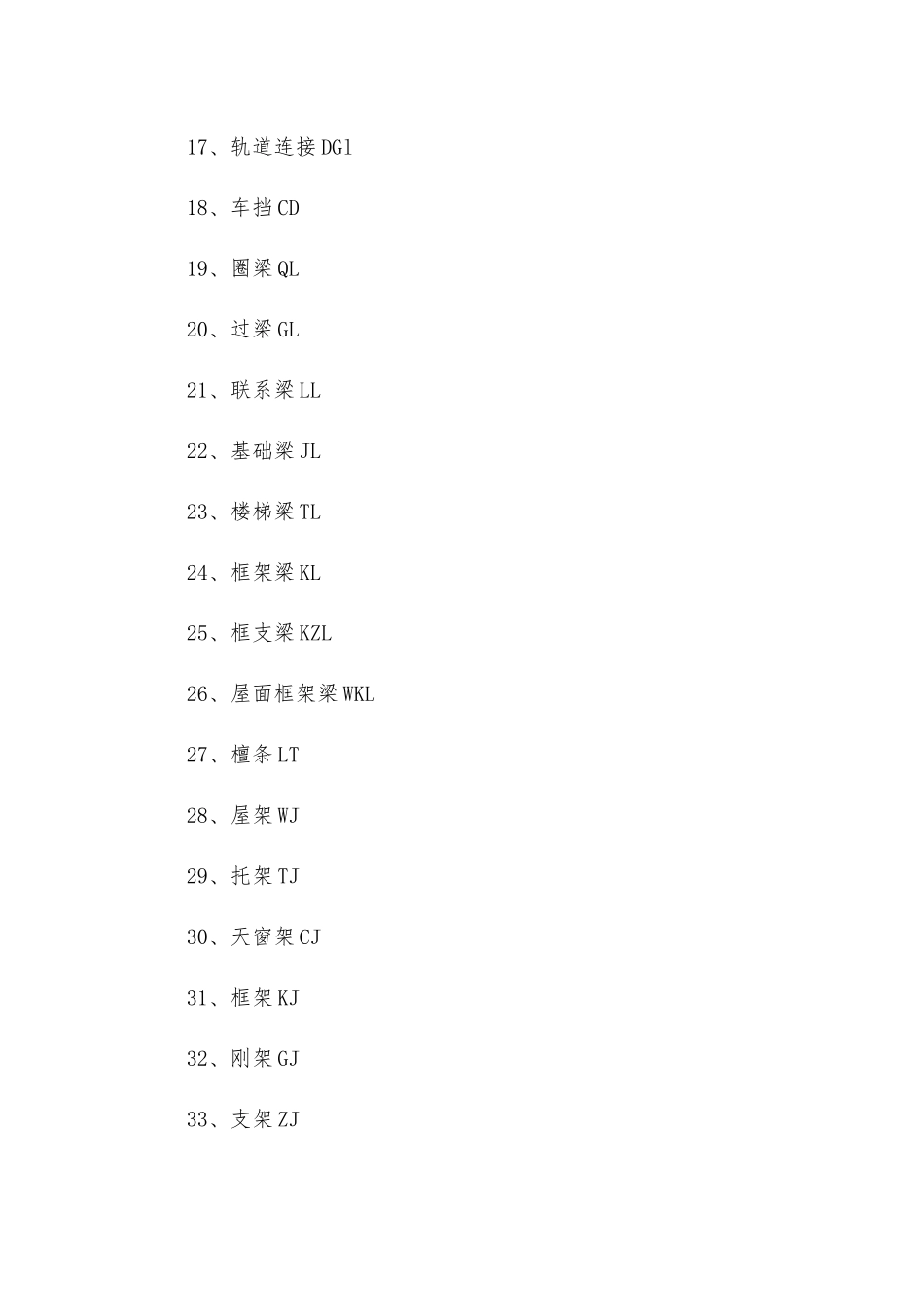

建筑施工符号大全1、板 B2、屋面板 WB3、空心板 KB4、槽行板 CB5、折板 ZB6、密肋板 MB7、楼梯板 TB8、盖板或沟盖板 GB9、挡雨板或檐口板 YB10、吊车安全走道板 DB11、墙板 QB12、天沟板 TGB13、梁 L14、屋面梁 WL15、吊车梁 DL16、单轨吊 DDL17、轨道连接 DGl18、车挡 CD19、圈梁 QL20、过梁 GL21、联系梁 LL22、基础梁 JL23、楼梯梁 TL24、框架梁 KL25、框支梁 KZL26、屋面框架梁 WKL27、檀条 LT28、屋架 WJ29、托架 TJ30、天窗架 CJ31、框架 KJ32、刚架 GJ33、支架 ZJ34、柱 Z35、框架柱 KZ36、构造柱 GZ37、承台 CT38、设备基础 SJ39、桩 ZH40、挡土墙 DQ41、地沟 DG42、柱间支撑 DC43、垂直支撑 ZC44、水平支撑 SC45、梯 T46、雨篷 YP47、阳台 YT48、梁垫 LD49、预埋件 M50、天窗端壁 TD51、钢筋网 W52、钢筋骨架 G53、基础 J54、暗柱 AZKZ-框架住;KZZ-框支柱;XZ-芯柱;LZ-梁上柱;QZ-剪力墙上柱;YDZ-约束边缘端柱;YAZ-约束边缘暗柱柱;YYZ-约束边缘翼墙柱;YJZ-约束边缘转角墙柱;GDZ-构造边缘端柱;GAZ-构造边缘暗柱;GYZ-构造边缘翼墙柱;GJZ-构造边缘转角柱,SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管导线穿管表示SC-焊接钢管MT-电线管PC-PVC 塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管导线敷设方式的表示 DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内 SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷灯具安装方式的表示 CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为 3 极开关,额定电流为 63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流 32A,2 极开关
