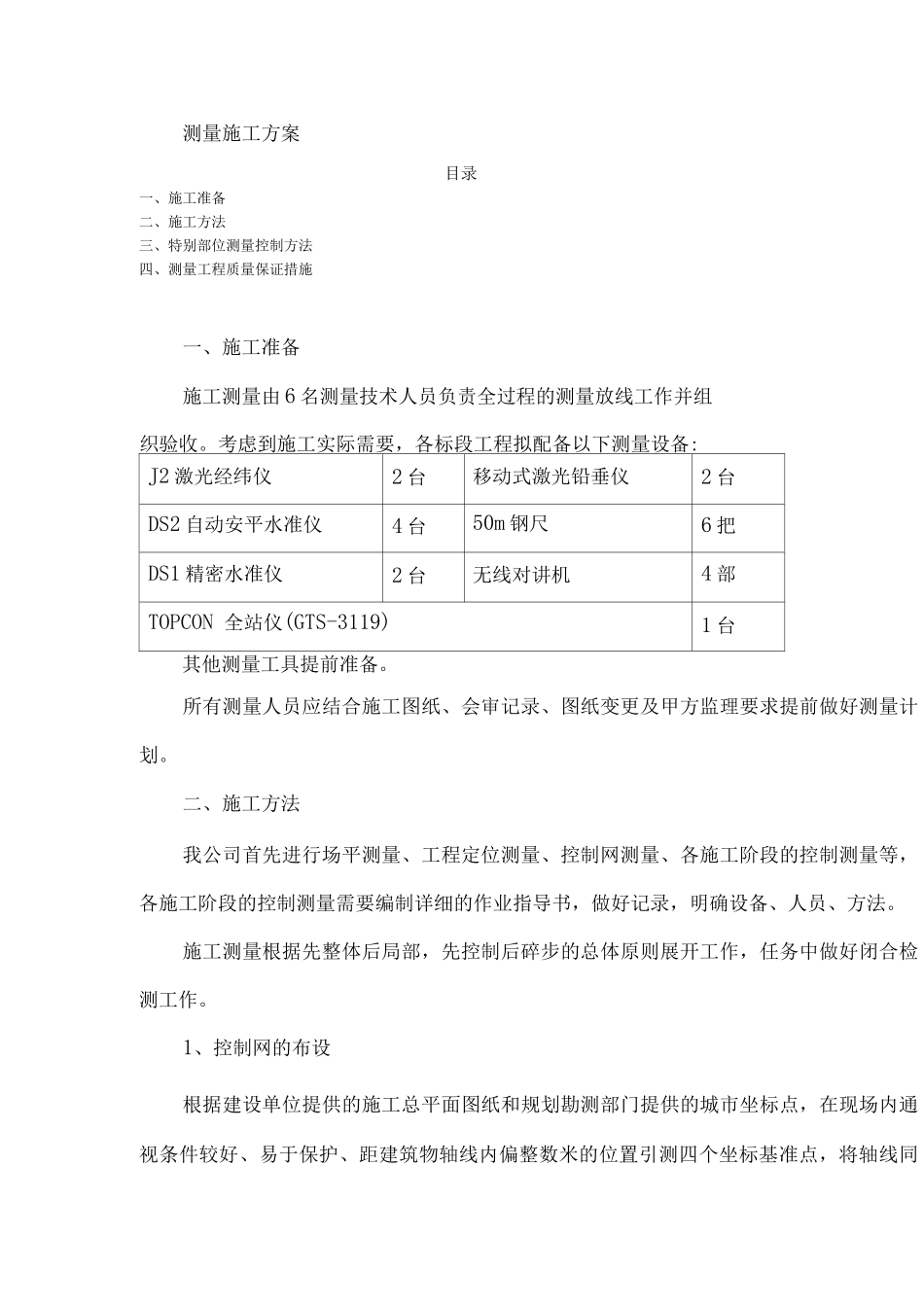

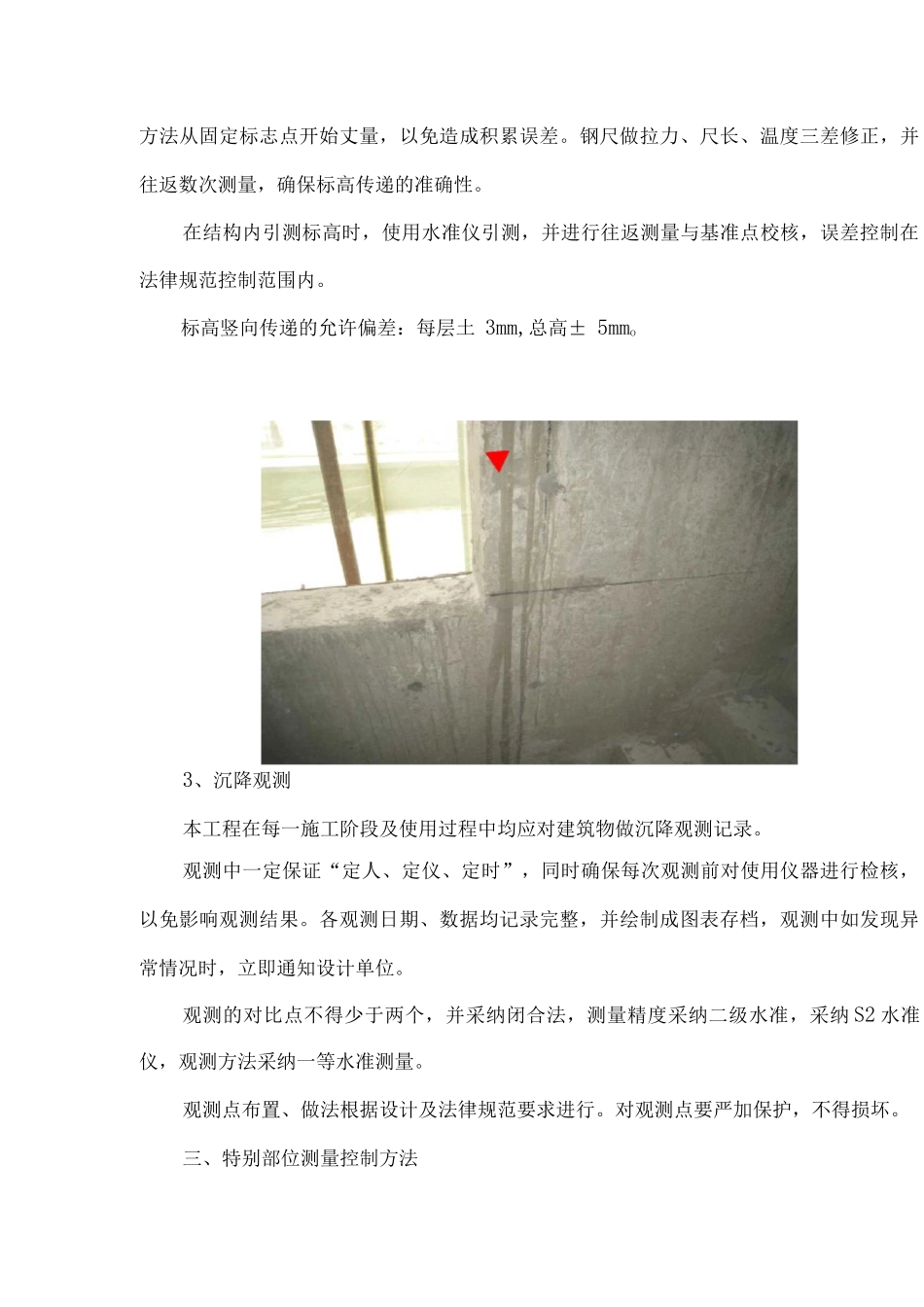

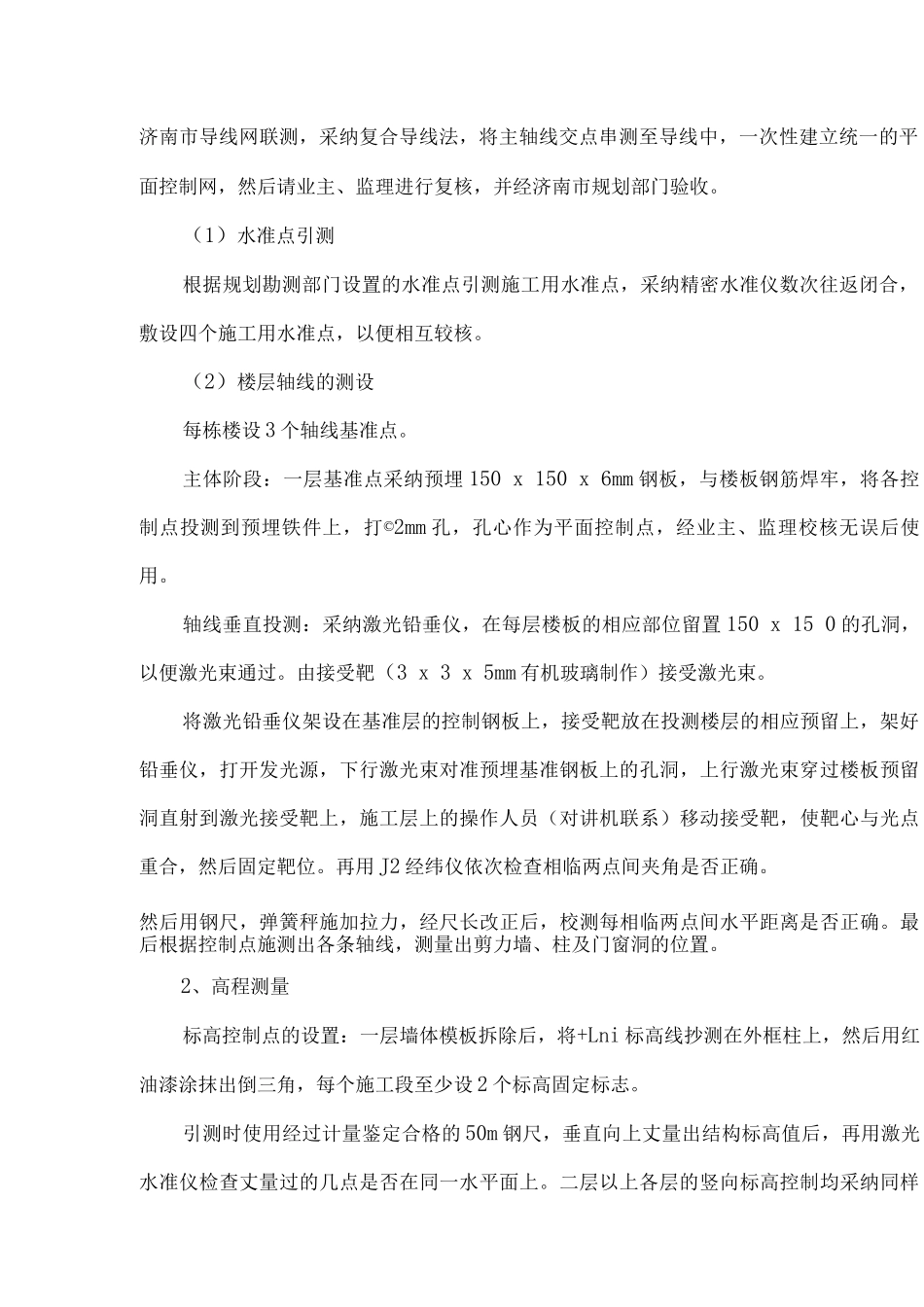

测量施工方案目录一、施工准备二、施工方法三、特别部位测量控制方法四、测量工程质量保证措施一、施工准备施工测量由 6 名测量技术人员负责全过程的测量放线工作并组织验收。考虑到施工实际需要，各标段工程拟配备以下测量设备:J2 激光经纬仪2 台移动式激光铅垂仪2 台DS2 自动安平水准仪4 台50m 钢尺6 把DS1 精密水准仪2 台无线对讲机4 部TOPCON 全站仪(GTS-3119)1 台其他测量工具提前准备。所有测量人员应结合施工图纸、会审记录、图纸变更及甲方监理要求提前做好测量计划。二、施工方法我公司首先进行场平测量、工程定位测量、控制网测量、各施工阶段的控制测量等，各施工阶段的控制测量需要编制详细的作业指导书，做好记录，明确设备、人员、方法。施工测量根据先整体后局部，先控制后碎步的总体原则展开工作，任务中做好闭合检测工作。1、控制网的布设根据建设单位提供的施工总平面图纸和规划勘测部门提供的城市坐标点，在现场内通视条件较好、易于保护、距建筑物轴线内偏整数米的位置引测四个坐标基准点，将轴线同济南市导线网联测，采纳复合导线法，将主轴线交点串测至导线中，一次性建立统一的平面控制网，然后请业主、监理进行复核，并经济南市规划部门验收。（1）水准点引测根据规划勘测部门设置的水准点引测施工用水准点，采纳精密水准仪数次往返闭合，敷设四个施工用水准点，以便相互较核。（2）楼层轴线的测设每栋楼设 3 个轴线基准点。主体阶段：一层基准点采纳预埋 150 x 150 x 6mm 钢板，与楼板钢筋焊牢，将各控制点投测到预埋铁件上，打©2mm 孔，孔心作为平面控制点，经业主、监理校核无误后使用。轴线垂直投测：采纳激光铅垂仪，在每层楼板的相应部位留置 150 x 15 0 的孔洞，以便激光束通过。由接受靶（3 x 3 x 5mm 有机玻璃制作）接受激光束。将激光铅垂仪架设在基准层的控制钢板上，接受靶放在投测楼层的相应预留上，架好铅垂仪，打开发光源，下行激光束对准预埋基准钢板上的孔洞，上行激光束穿过楼板预留洞直射到激光接受靶上，施工层上的操作人员（对讲机联系）移动接受靶，使靶心与光点重合，然后固定靶位。再用 J2 经纬仪依次检查相临两点间夹角是否正确。然后用钢尺，弹簧秤施加拉力，经尺长改正后，校测每相临两点间水平距离是否正确。最后根据控制点施测出各条轴线，测量出剪力墙、柱及门窗洞的位置。2、高程测量标高控制点的设置：一层墙体模板拆除后，将+Lni 标高线抄测在外框...
