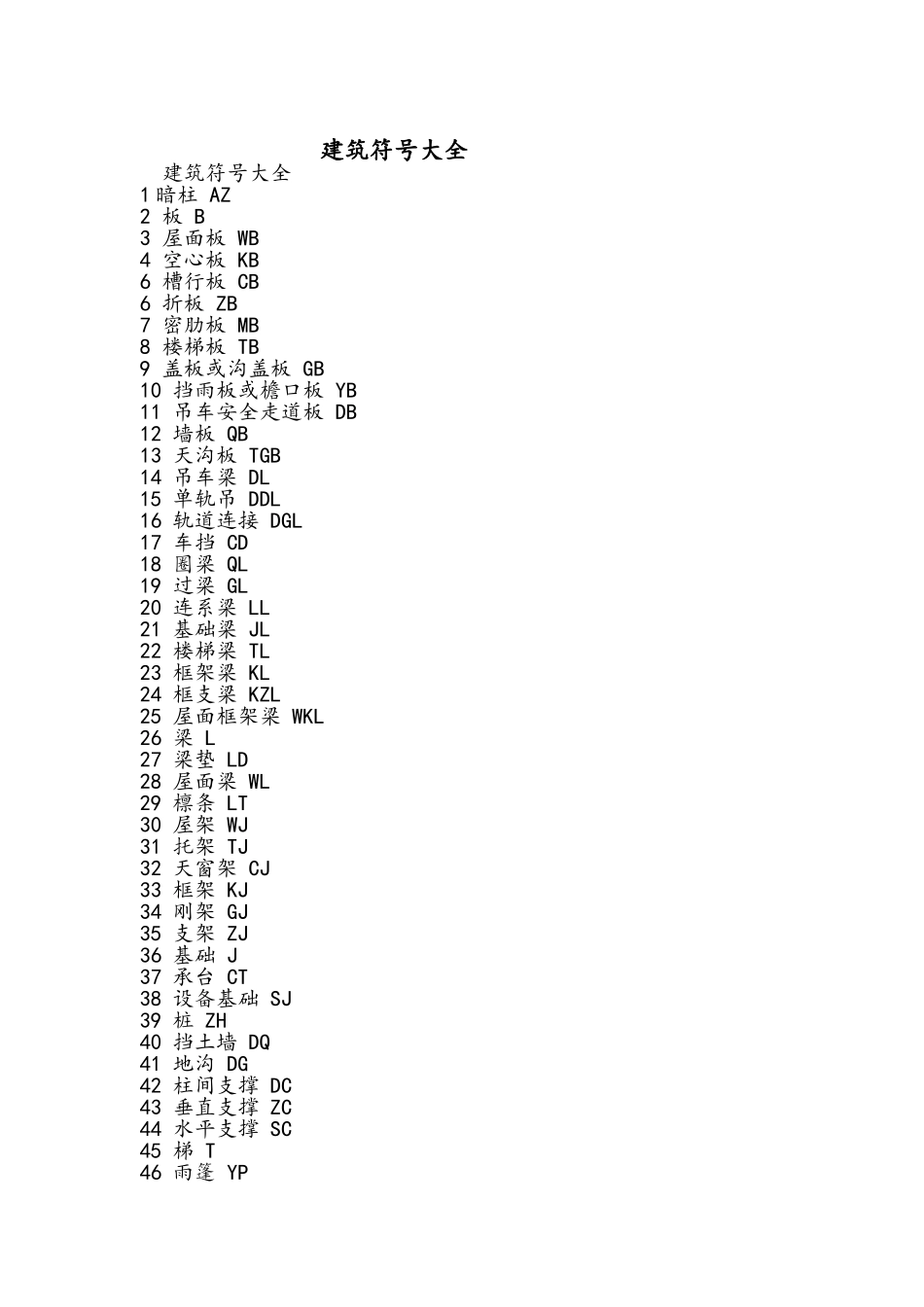

建筑符号大全 建筑符号大全1 暗柱 AZ2 板 B3 屋面板 WB4 空心板 KB6 槽行板 CB6 折板 ZB7 密肋板 MB8 楼梯板 TB9 盖板或沟盖板 GB10 挡雨板或檐口板 YB11 吊车安全走道板 DB12 墙板 QB13 天沟板 TGB14 吊车梁 DL15 单轨吊 DDL16 轨道连接 DGL17 车挡 CD18 圈梁 QL19 过梁 GL20 连系梁 LL21 基础梁 JL22 楼梯梁 TL23 框架梁 KL24 框支梁 KZL25 屋面框架梁 WKL26 梁 L27 梁垫 LD 28 屋面梁 WL29 檩条 LT30 屋架 WJ31 托架 TJ32 天窗架 CJ33 框架 KJ34 刚架 GJ35 支架 ZJ36 基础 J37 承台 CT38 设备基础 SJ39 桩 ZH40 挡土墙 DQ41 地沟 DG42 柱间支撑 DC43 垂直支撑 ZC44 水平支撑 SC45 梯 T46 雨篷 YP47 阳台 YT49 预埋件 M50 天窗端壁 TD51 钢筋网 W52 钢筋骨架 G53 柱 Z54 框架柱 KZ55 构造柱 GZ×÷±≤≥≈≠∽≮≯№∠√《》〈〉φ⊙μ①②③④⑤⑥⑦⑧⑨⑩零壹贰叁肆伍陆柒扒玖拾佰仟万亿分厘毫微 Θφψ△＆○δθΦΩ ㄈ￥℃‰πΣⅠⅡⅢⅣⅤⅥⅦⅧⅨⅩⅪⅫ☆★○●◎◇◆□■△▲※→←↑↓∪∩～ ㎜ “” C ＠ ﹙﹚ ： m MU KN / M ㎏/ D轴×2-15 轴～2-16 轴A19＃楼 A20＃楼 “” ！型号含义： R－连接用软电缆（电线），软结构。 V－绝缘聚氯乙烯。 V－聚氯乙烯绝缘 V－聚氯乙烯护套 B－平型（扁形）。 S－双绞型。 A－镀锡或镀银。 F－耐高温 P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装 Y—预制型、一般省略，或聚烯烃护套 FD—产品类别代号，指分支电缆。将要颁布的建设部标准用 FZ 表示，其实质相同 YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套 ZR—阻燃型 NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型 例如：SYV 75-5-1(A、B、C） S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64 编 B：96 编 C：128 编 75：75 欧姆 5：线径为 5mm 1：代表单芯 SYWV 75-5-1 S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套 75：75 欧姆 5：线缆外径为 5MM 1：代表单芯 例如：RVVP2*32/0.2 RVV2*1.0 BVR R: 软线 VV:双层护套线 P 屏蔽 2：2 芯多股线 32：每芯有 32 根铜丝 0.2：每根铜丝直径为 0.2MM ZR-RVS2*24/0.12 ZR: 阻燃 R: 软线 S:双绞线 2：2 芯多股线 24：每芯有 24 根铜丝 0.12...
