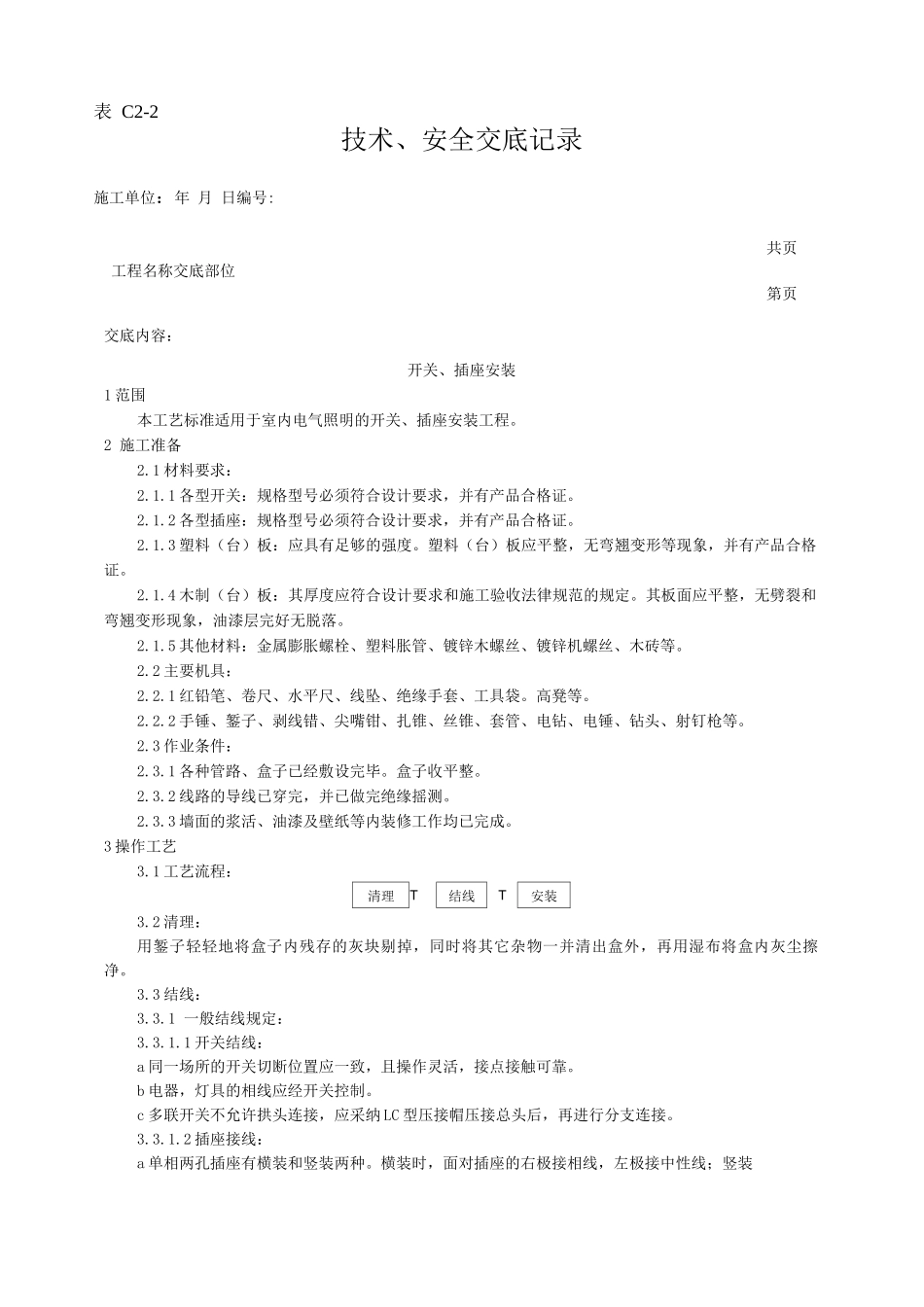

表 C2-2技术、安全交底记录施工单位：年 月 日编号:共页工程名称交底部位第页交底内容：开关、插座安装1 范围本工艺标准适用于室内电气照明的开关、插座安装工程。2 施工准备2.1 材料要求：2.1.1 各型开关：规格型号必须符合设计要求，并有产品合格证。2.1.2 各型插座：规格型号必须符合设计要求，并有产品合格证。2.1.3 塑料（台）板：应具有足够的强度。塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。2.1.4 木制（台）板：其厚度应符合设计要求和施工验收法律规范的规定。其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。2.1.5 其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。2.2 主要机具：2.2.1 红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。高凳等。2.2.2 手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。2.3 作业条件：2.3.1 各种管路、盒子已经敷设完毕。盒子收平整。2.3.2 线路的导线已穿完，并已做完绝缘摇测。2.3.3 墙面的浆活、油漆及壁纸等内装修工作均已完成。3 操作工艺3.1 工艺流程：清理T结线T安装3.2 清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。3.3 结线：3.3.1 一般结线规定：3.3.1.1 开关结线：a 同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。b 电器，灯具的相线应经开关控制。c 多联开关不允许拱头连接，应采纳 LC 型压接帽压接总头后，再进行分支连接。3.3.1.2 插座接线：a 单相两孔插座有横装和竖装两种。横装时，面对插座的右极接相线，左极接中性线；竖装表 C2-2技术、安全交底记录施工单位：年 月 日编号:共页工程名称交底部位第页交底内容：时，面对插座的上极接相线，下极接中性线，见图 3-67 和图 3-68 所示。b 单相三孔及三相四孔插座结线示意，见图 3-69 和图 3-70 保护接地线注意应接在上方。c 交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。d 插座箱多个插座导线连接时，不允许拱头连接，应采纳 LC 型压接帽压接总头后，再进行分支线连接。3.4 安装开关、插座准备：先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。假如是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧...
