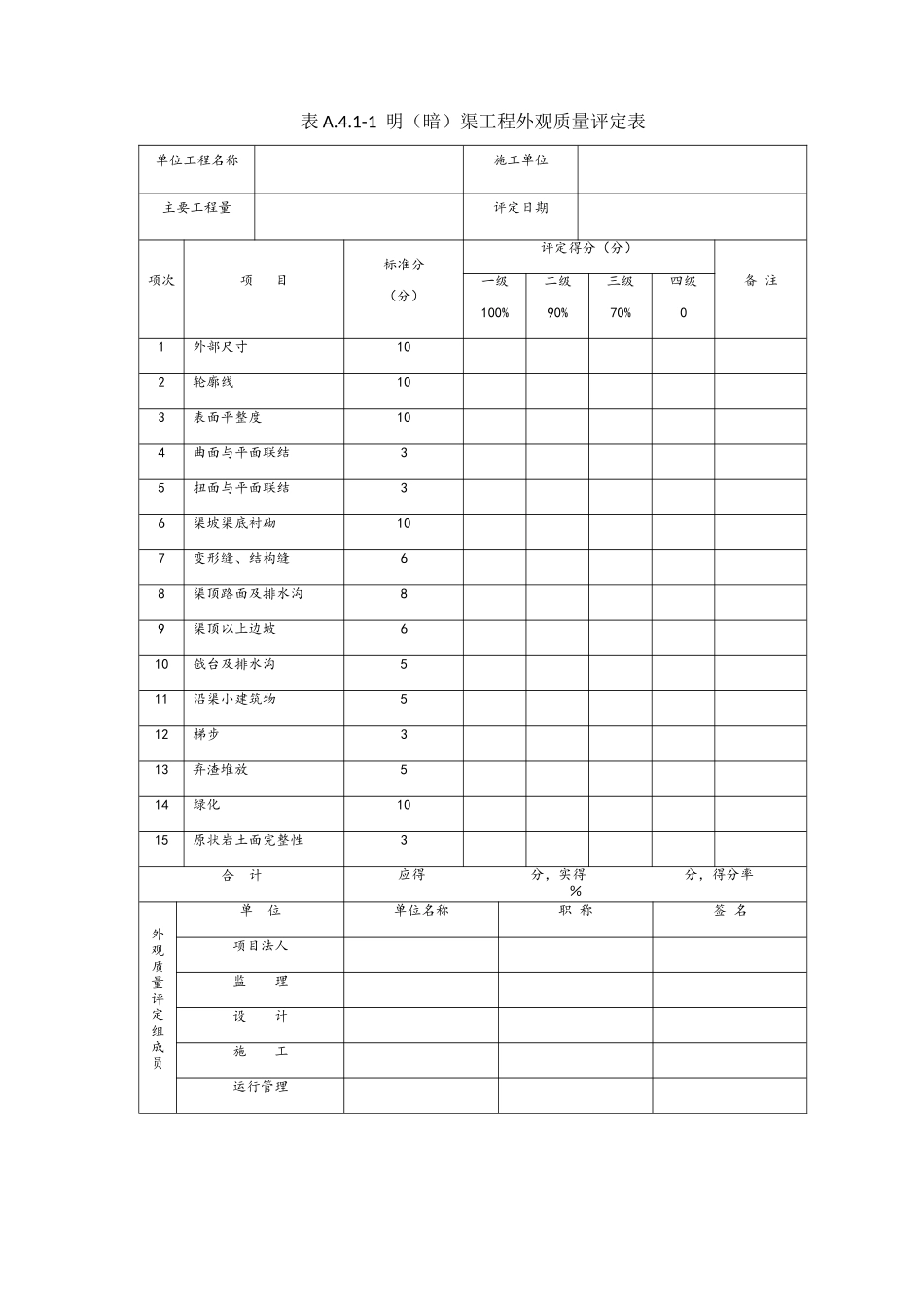

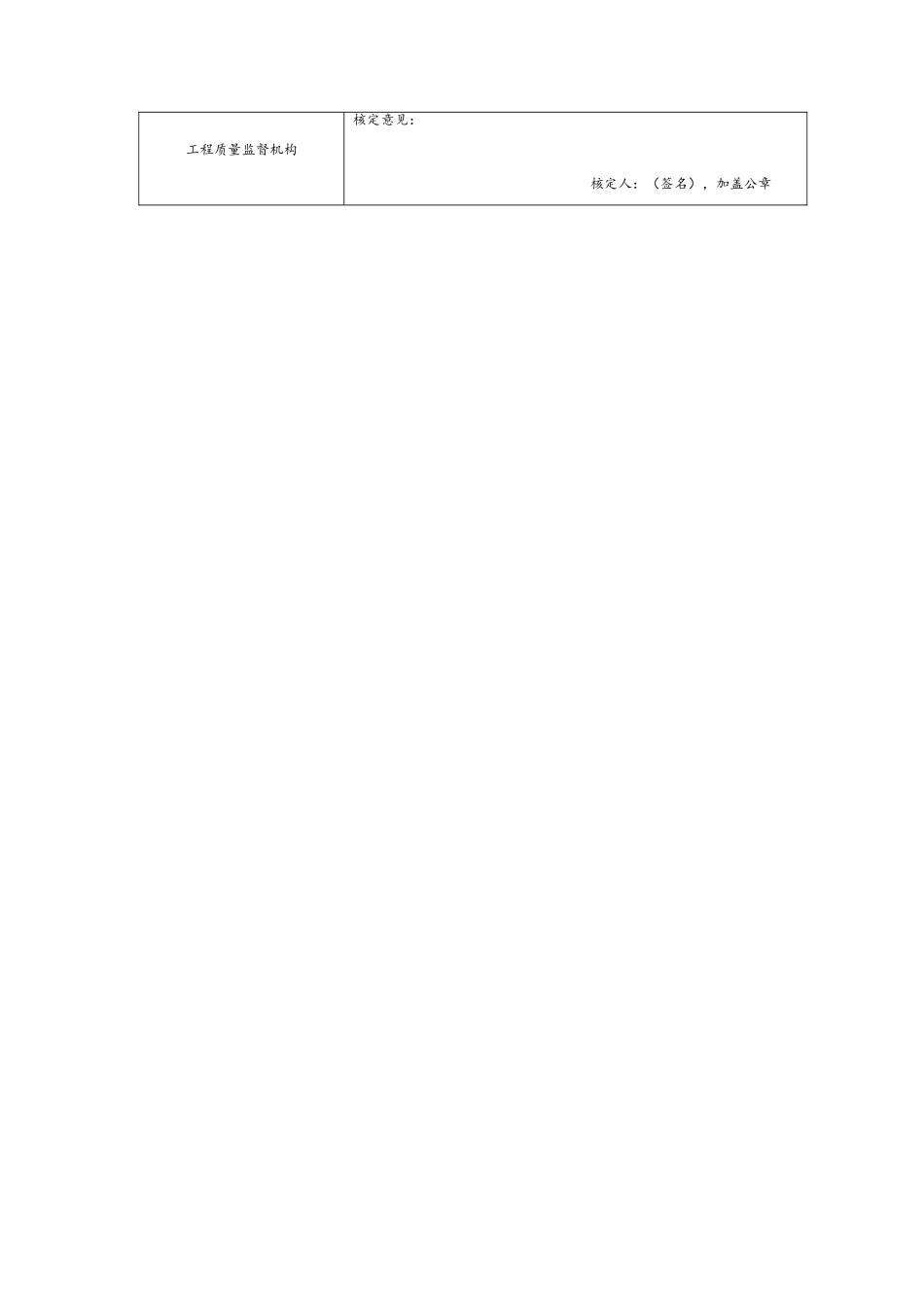

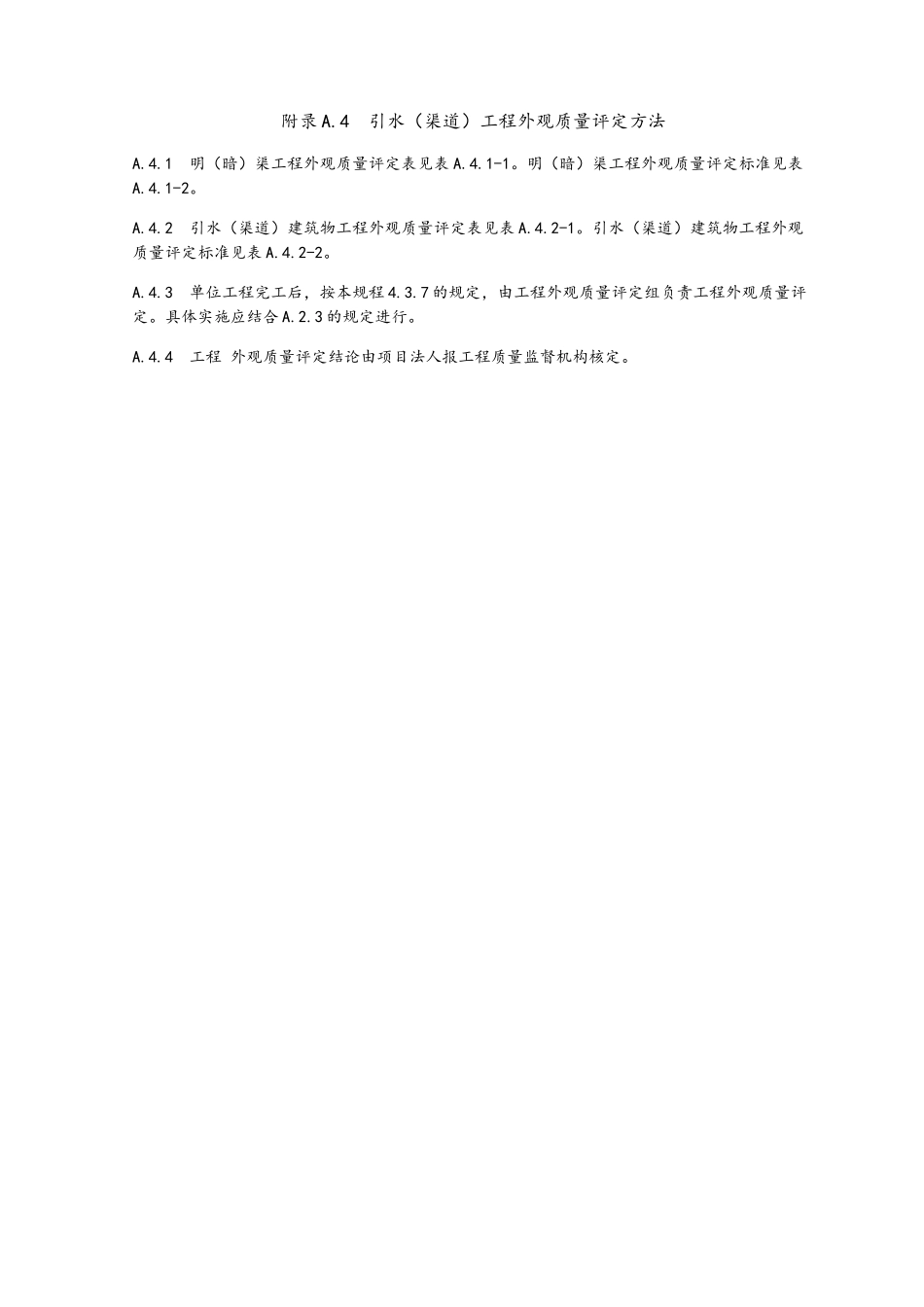

附录 A.4 引水（渠道）工程外观质量评定方法A.4.1 明（暗）渠工程外观质量评定表见表 A.4.1-1。明（暗）渠工程外观质量评定标准见表A.4.1-2。A.4.2 引水（渠道）建筑物工程外观质量评定表见表 A.4.2-1。引水（渠道）建筑物工程外观质量评定标准见表 A.4.2-2。A.4.3 单位工程完工后，按本规程 4.3.7 的规定，由工程外观质量评定组负责工程外观质量评定。具体实施应结合 A.2.3 的规定进行。A.4.4 工程 外观质量评定结论由项目法人报工程质量监督机构核定。表 A.4.1-1 明（暗）渠工程外观质量评定表单位工程名称施工单位主要工程量评定日期项次项 目标准分（分）评定得分（分）备 注一级100%二级90%三级70%四级01外部尺寸102轮廓线103表面平整度104曲面与平面联结35扭面与平面联结36渠坡渠底衬砌107变形缝、结构缝68渠顶路面及排水沟89渠顶以上边坡610戗台及排水沟511沿渠小建筑物512梯步313弃渣堆放514绿化1015原状岩土面完整性3合 计应得 分，实得 分，得分率 ％外观质量评定组成员单 位单位名称职 称签 名项目法人监 理设 计施 工运行管理工程质量监督机构核定意见：核定人：（签名），加盖公章表 A.4.1-2 明（暗）渠工程外观质量评定标准项次项 目检查、检测内容质量标准1外部尺寸1）上口宽、底宽允许偏差为±1/200 设计值2）渠顶宽±3cm2轮廓线1）渠顶边线2）渠底边线3）其他部位用 15m 长拉线连续测量，其最大凹凸不超过 3cm3表面平整度1）混凝土面、砂浆抹面、混凝土预制块用 2m 直尺检测，不大于 1cm/2m 2)浆砌石（料石、块石、石板）用 2m 直尺检测，不大于 2cm/2m 3）干砌石用 2m 直尺检测，不大于 3cm/2m 4）泥结石路面用 2m 直尺检测，不大于 3cm/2m 4曲面与平面联结现场检查一级：圆滑过渡，曲线流畅，表面清洁，无附着物二级：联结平顺，曲线基本流畅，表面清洁，无附着物三级：联结基本平顺，局部有折线，表面无附着物四级：达不到三级标准者5扭面与平面联结6渠坡渠底衬砌1）混凝土护面、砂浆抹面现场检查一级：表面平整光洁，无质量缺陷；二级：表面平整，无附着物，无错台、裂缝及蜂窝等质量缺陷；三级：表面平整，局部蜂窝、麻面、错台及裂缝等质量缺陷面积小于 5％，且已处理合格；四级: 达不到三级标准者2)混凝土预制板（块）护面现场检查一级：完整、砌缝整齐，表面清洁、平整；二级：完整、砌缝整齐，大面平整，表面较清洁；三级：完整、砌缝基本整齐，大面平整，表面基...
