引水隧洞混凝土衬砌施工措施

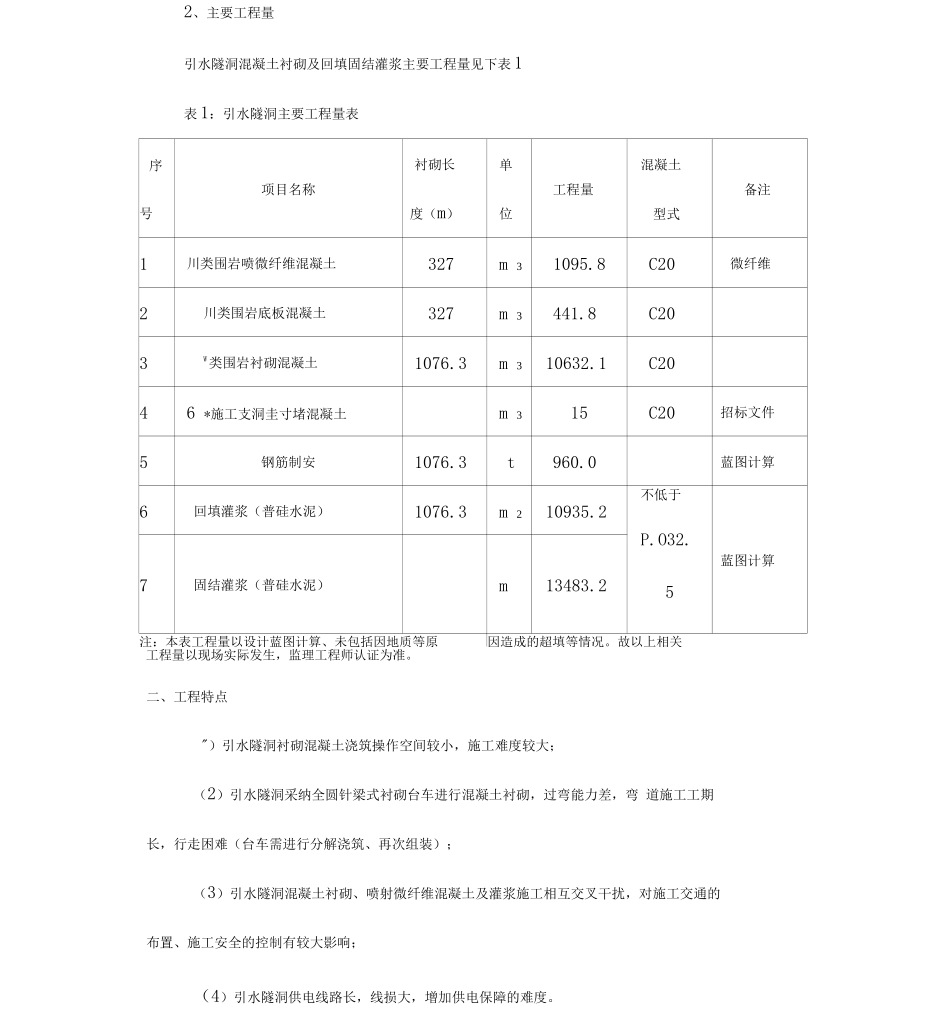

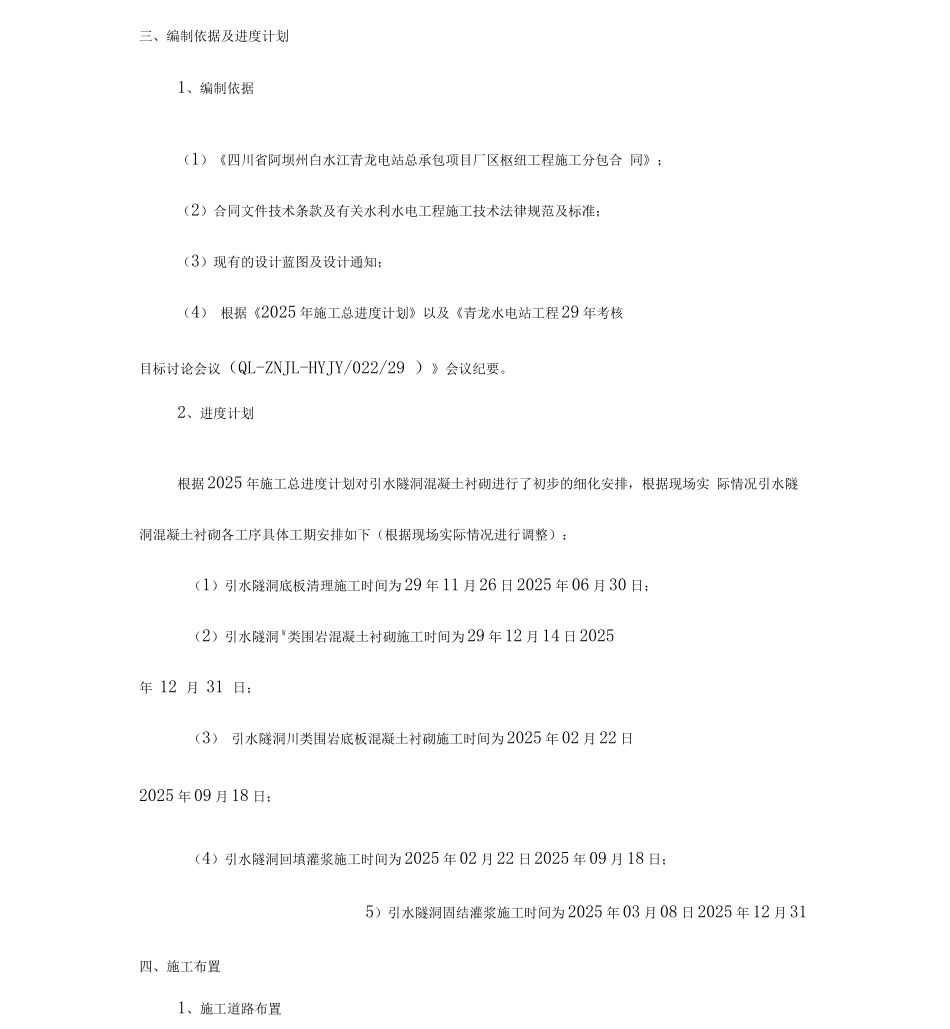

青龙水电站厂区枢纽工程引水隧洞工程混凝土衬砌施工措施一. 概况1、工程概况青龙水电站厂区枢纽工程引水隧洞洞线布置在白水江左岸，从分标桩号（引） 12+650.0 至渐变段上游桩号：（引）14+053.269，全长 1403.269m ，洞身纵坡比为 2.0678 %。。引水隧洞桩号（引）14+9.937 处布置有 6#施工支洞，6#支洞断面型式为直墙 城门洞型，全长 152m，在引水隧洞主洞施工完毕后进行支洞封堵（包含闸门的安装）。根据关于引水隧洞衬砌断面型式及混凝土标号说明的设计通知［编号：（引字）29-2 号］内容及设计蓝图《引水隧洞 C 川标典型断面结构及钢筋图》CD198 SG- 43-2 （16 ）的说明显示，桩号（引）12+650.0（引）13+5.0 段类围岩洞段采纳喷锚支护，w、V 类围岩采纳钢筋混凝土衬砌；桩号（引）13+5.0（引）14+053.269 段全为钢筋混凝土衬砌；W、V围岩洞段采纳圆形衬砌型式，断面直径为 8.5m 的圆形（开挖断 面仍为马蹄形）。引水隧洞混凝土衬砌厚度为 0・5m,混凝土标号为 C20。具体川类围岩喷为 纤维混凝土见葛洲坝集团［ 29年］技案 017 号。引水隧洞拱顶左右各 30。45。范围内进行回填灌浆，深化基岩 10cm,排距 2.5m,每排 2 孔或 3 孔，相邻两排交错布置；全断面范围内进行固结灌浆，深化基岩 4.5m,排距 2.5m,每排均布 8 个孔，相邻两排交错布置（即错孔 22.5 0）。其中引水隧洞川-2 类围岩衬砌完成后只进行回填灌浆，W类围岩衬砌完成后进行回填灌浆和固结灌浆。2、主要工程量引水隧洞混凝土衬砌及回填固结灌浆主要工程量见下表 1表 1：引水隧洞主要工程量表序号项目名称衬砌长度（m）单位工程量混凝土型式备注1川类围岩喷微纤维混凝土327m 31095.8C20微纤维2川类围岩底板混凝土327m 3441.8C203W类围岩衬砌混凝土1076.3m 310632.1C2046 *施工支洞圭寸堵混凝土m 315C20招标文件5钢筋制安1076.3t960.0蓝图计算6回填灌浆（普硅水泥）1076.3m 210935.2不低于P.O32.5蓝图计算7固结灌浆（普硅水泥）m13483.2注：本表工程量以设计蓝图计算、未包括因地质等原因造成的超填等情况。故以上相关工程量以现场实际发生，监理工程师认证为准。二、工程特点"）引水隧洞衬砌混凝土浇筑操作空间较小，施工难度较大；（2）引水隧洞采纳全圆针梁式衬砌台车进行混凝土衬砌，过弯能力差，弯 道施工工期长，行走困难（台车需进行分解浇筑、再次组装）；（3）引水隧洞混凝土衬砌、喷射微纤维混凝土及灌浆施工相互交叉干扰...
