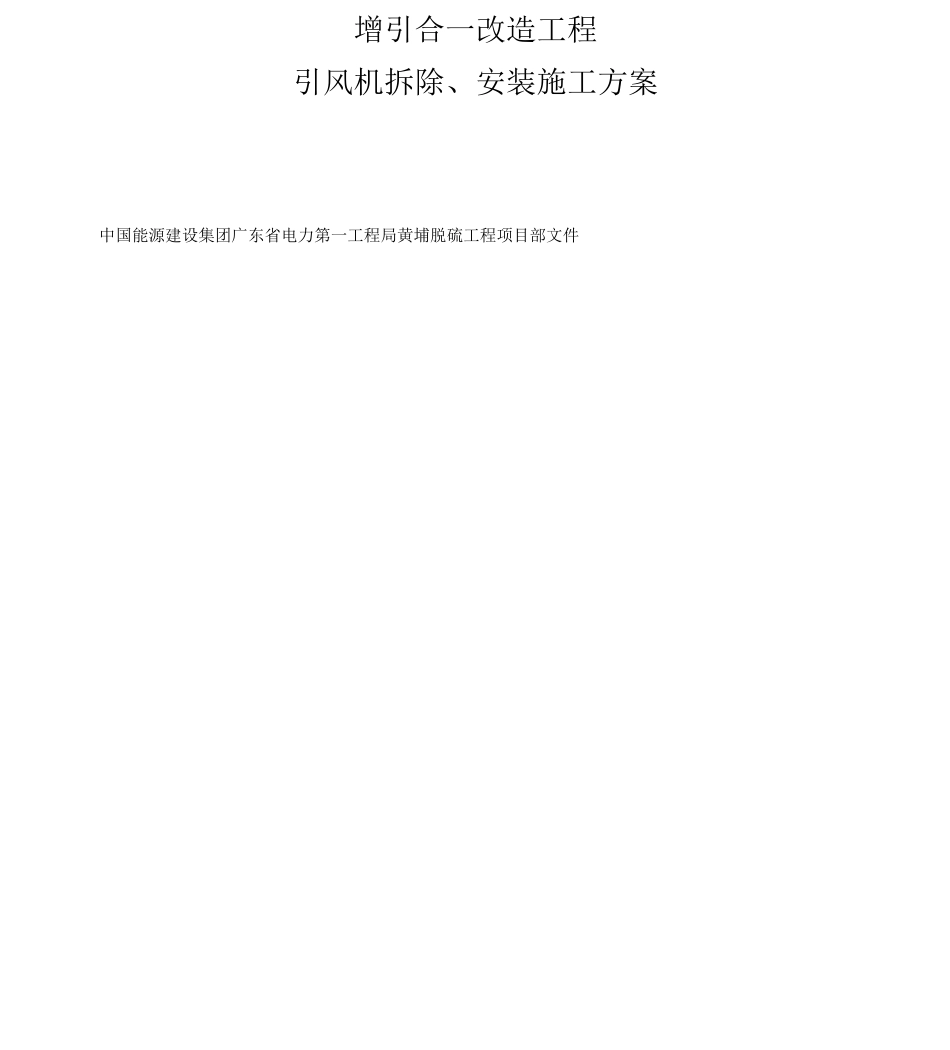

引风机拆除、安装施工方案

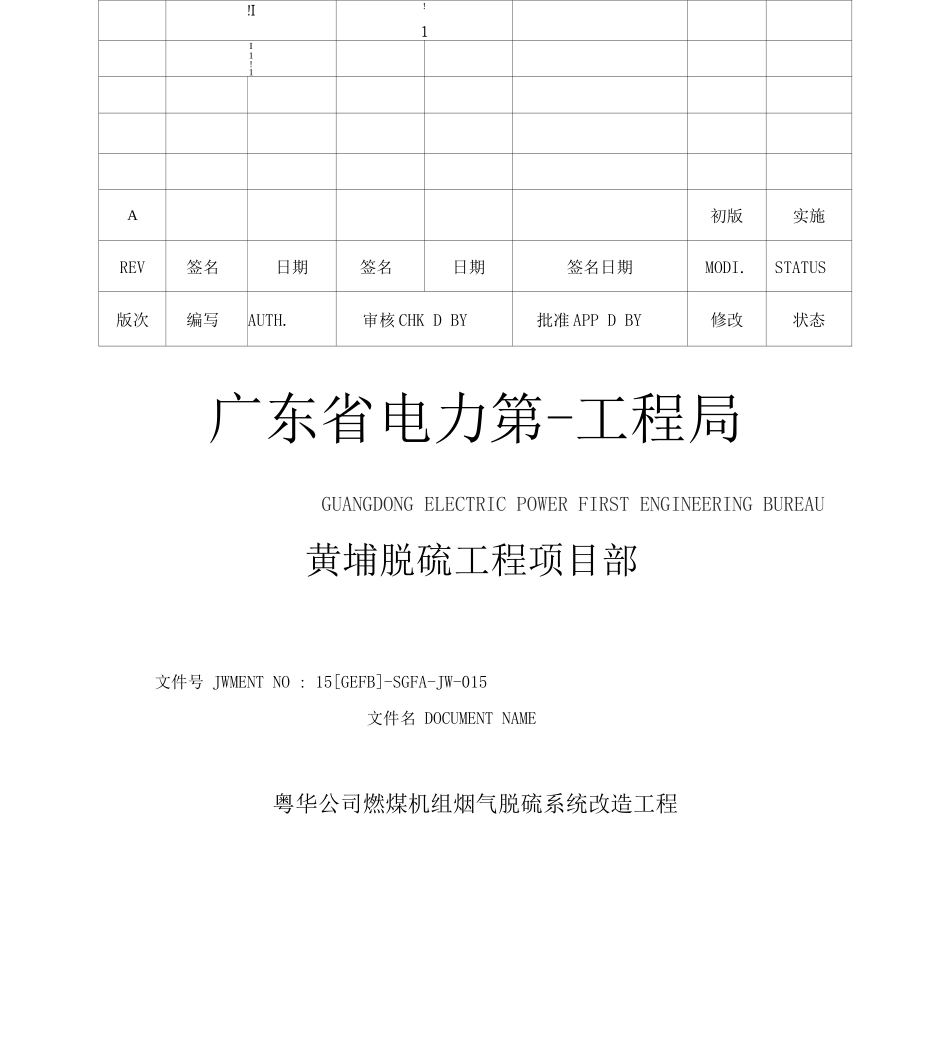

!I!1I1!1A初版实施REV签名日期签名日期签名日期MODI.STATUS版次编写AUTH.审核 CHK D BY批准 APP D BY修改状态广东省电力第-工程局GUANGDONG ELECTRIC POWER FIRST ENGINEERING BUREAU黄埔脱硫工程项目部文件号 JWMENT NO : 15[GEFB]-SGFA-JW-015文件名 DOCUMENT NAME粤华公司燃煤机组烟气脱硫系统改造工程增引合一改造工程引风机拆除、安装施工方案中国能源建设集团广东省电力第一工程局黄埔脱硫工程项目部文件目录1 工程概况 31. 1 工程概况 31.2 主要工程量 32 编制依据 33 施工组织机构及劳动力配备 43.1 项目部职责 43. 2 施工组织机构 43.3 主要劳动力计划 43. 4 施工进度计划 54.施工方案 54. 1 作业准备 54. 2 施工方案 65. 1 质量目标 105.2 质量控制点及控制措施表 105. 3 质量控制标准 105.4 质量控制网络图 116 安全保证措施 126.1 进入施工现场必须遵守如下规定：126. 2 施工现场临时用电安全措施 126.3 高处作业必须遵守如下安全规定：126.4 文明施工保证措施 136. 5 危险因素控制表 131 工程概况 1.1 工程概况粤华公司燃煤机组烟气脱硫系统#5 炉为上海锅炉厂生产的 SG-1025/16.7-M313 型直流燃 煤锅炉，目前脱硫设备系统为两塔一炉，计划于 2025 年底完成一炉一塔改造工程。按环保部门要求，于 2025 年 12 月底需将我黄埔电厂两台炉的烟气脱硫系统中的#5 炉脱硫 烟气系统进行拆除改造。工程内容包括#5 炉 2 台旧引风机的拆除和新的引风机安装，两台新引风 机分别安装在原引风机位置。1.2 主要工程量序号名称数量（套）单重（Kg）备注1电机22风机外壳23扩压器24转子25进气箱26油系统27密封冷却风机42 编制依据广东省电力设计讨论院的相关设计图纸厂家图纸《电力建设施工及验收技术法律规范》锅炉机组篇 DL/T5047 - 95《火力施工质量检验及评定标准》锅炉篇 1996 年版《电力建设安全健康与环境管理工作规定》《电力建设安全工作规程》（火力发电厂部分）DL591 —223 施工组织机构及劳动力配备3.1 项目部职责施工准备阶段1）熟悉图纸、施工组织总设计、规程、法律规范和标准制度等文件，并编制可行的作业指导书；2）接受工程技术部门的技术、安全、质量等方面的交底；3）根据有关技术文件做好施工准备工作，按文明施工要求布置好施工现场，整理好施工班房;4）对作业人员进行更具体、更细致的技术工艺、安全注意事项交底等。施工阶段1...
