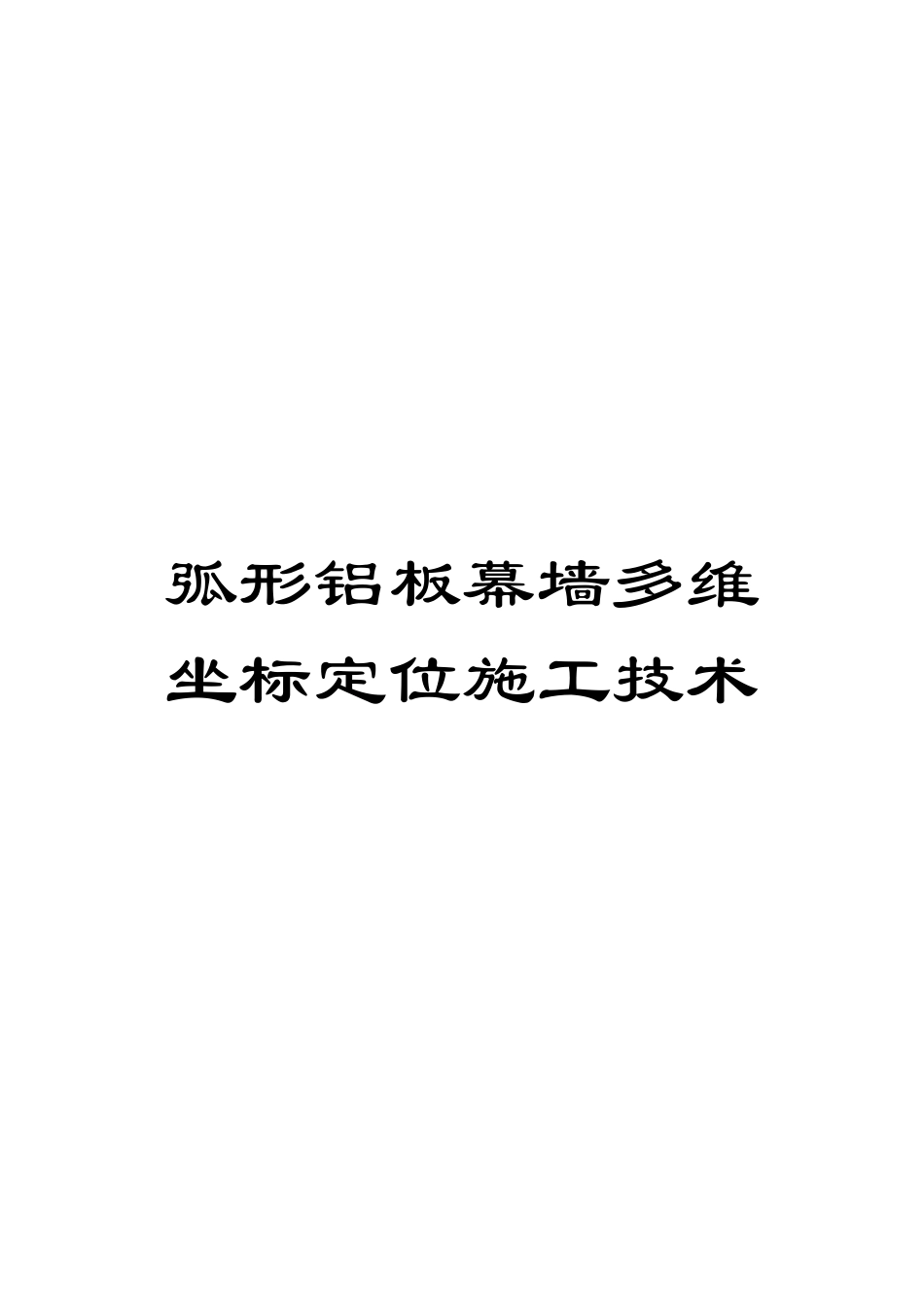

弧形铝板幕墙多维坐标定位施工技术范本VIP专享

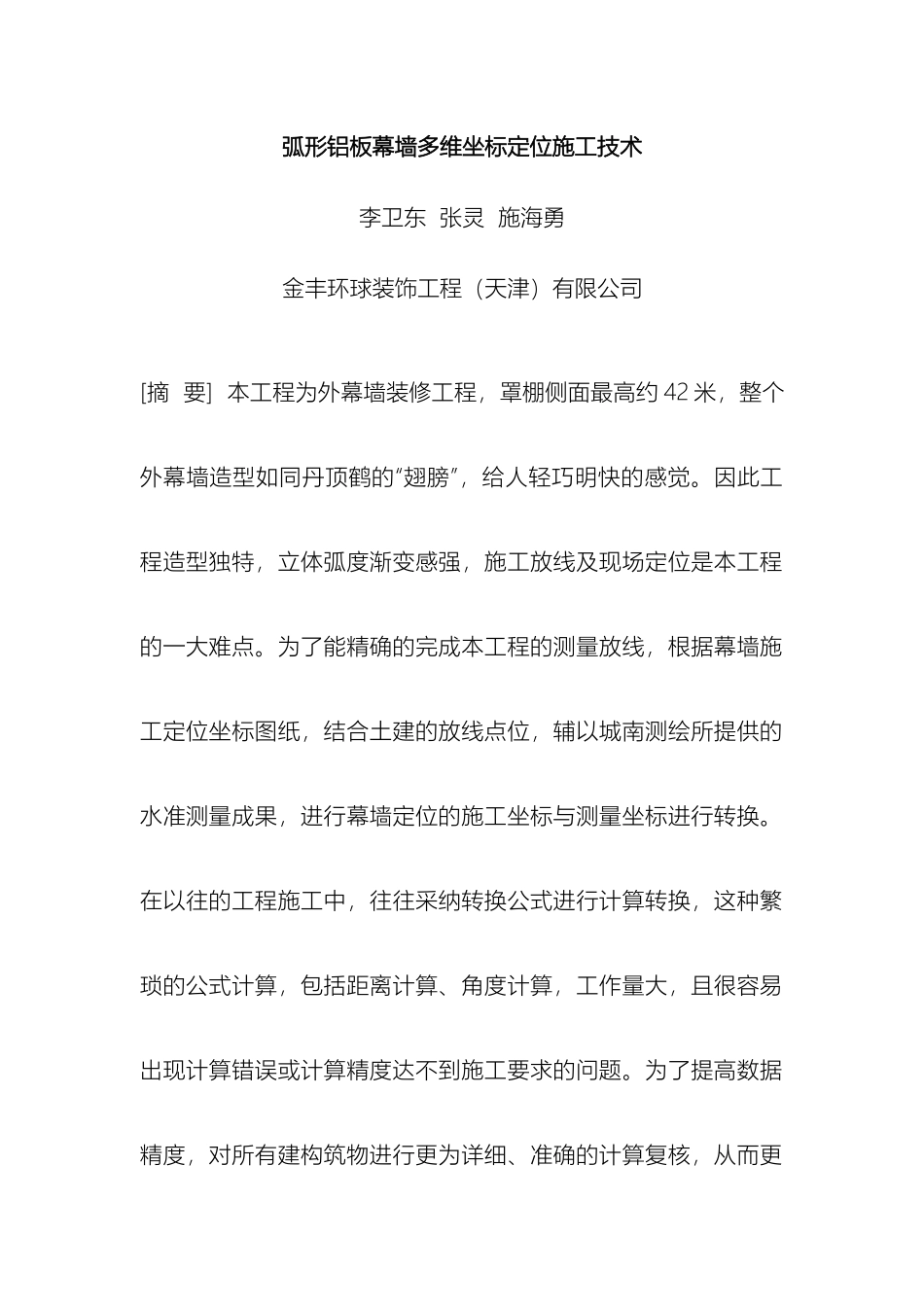

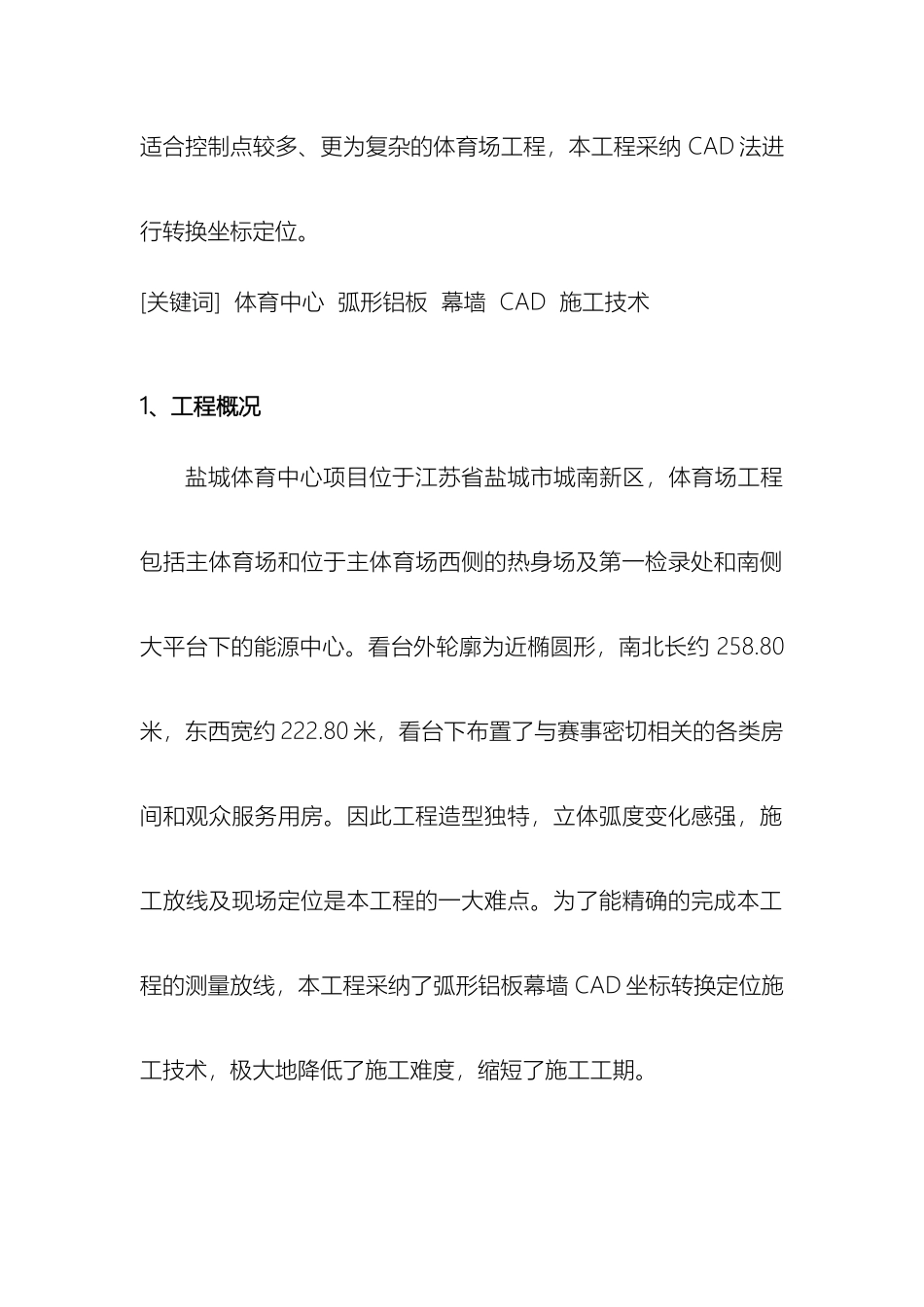

弧形铝板幕墙多维坐标定位施工技术弧形铝板幕墙多维坐标定位施工技术李卫东 张灵 施海勇金丰环球装饰工程（天津）有限公司[摘 要] 本工程为外幕墙装修工程，罩棚侧面最高约 42 米，整个外幕墙造型如同丹顶鹤的“翅膀”，给人轻巧明快的感觉。因此工程造型独特，立体弧度渐变感强，施工放线及现场定位是本工程的一大难点。为了能精确的完成本工程的测量放线，根据幕墙施工定位坐标图纸，结合土建的放线点位，辅以城南测绘所提供的水准测量成果，进行幕墙定位的施工坐标与测量坐标进行转换。在以往的工程施工中，往往采纳转换公式进行计算转换，这种繁琐的公式计算，包括距离计算、角度计算，工作量大，且很容易出现计算错误或计算精度达不到施工要求的问题。为了提高数据精度，对所有建构筑物进行更为详细、准确的计算复核，从而更适合控制点较多、更为复杂的体育场工程，本工程采纳 CAD 法进行转换坐标定位。[关键词] 体育中心 弧形铝板 幕墙 CAD 施工技术1、工程概况盐城体育中心项目位于江苏省盐城市城南新区，体育场工程包括主体育场和位于主体育场西侧的热身场及第一检录处和南侧大平台下的能源中心。看台外轮廓为近椭圆形，南北长约 258.80米，东西宽约 222.80 米，看台下布置了与赛事密切相关的各类房间和观众服务用房。因此工程造型独特，立体弧度变化感强，施工放线及现场定位是本工程的一大难点。为了能精确的完成本工程的测量放线，本工程采纳了弧形铝板幕墙 CAD 坐标转换定位施工技术，极大地降低了施工难度，缩短了施工工期。图 1 效果图 图 2 效果图2、工艺原理整个工程施工原则为：采纳全站仪放线，结合土建平面图纸和施工放线的测量控制点，以整个体育场中心为土建坐标和幕墙坐标的联系点，先根据土建坐标校核幕墙坐标（两者坐标系不同，旋转角度相差 7.978°），无误后根据幕墙坐标点位，采纳在电脑上 CAD 三维坐标直接读取法，精确每个点的精度，每个羽毛以点绘网，最终控制住整个羽毛的弧度走向。在幕墙点位放线过程中，选取每个羽毛的 2~3 个基准点进行与土建点位的再次核对，确保精确。施工过程中因整个体育场外幕墙为脚手架一圈全部搭设，根据搭设先后顺序，整个的十片羽毛最终能够同时进行施工。横竖钢龙骨施工过程中，因竖向热镀锌 100*50*4 方管需要根据弧度造型预先拉弯弯弧，在满足图纸弧度条件下，配合面板弧度的安装，最终才能体现羽毛的伸展变化特性。3、工艺流程及操作要点3.1 工艺...
