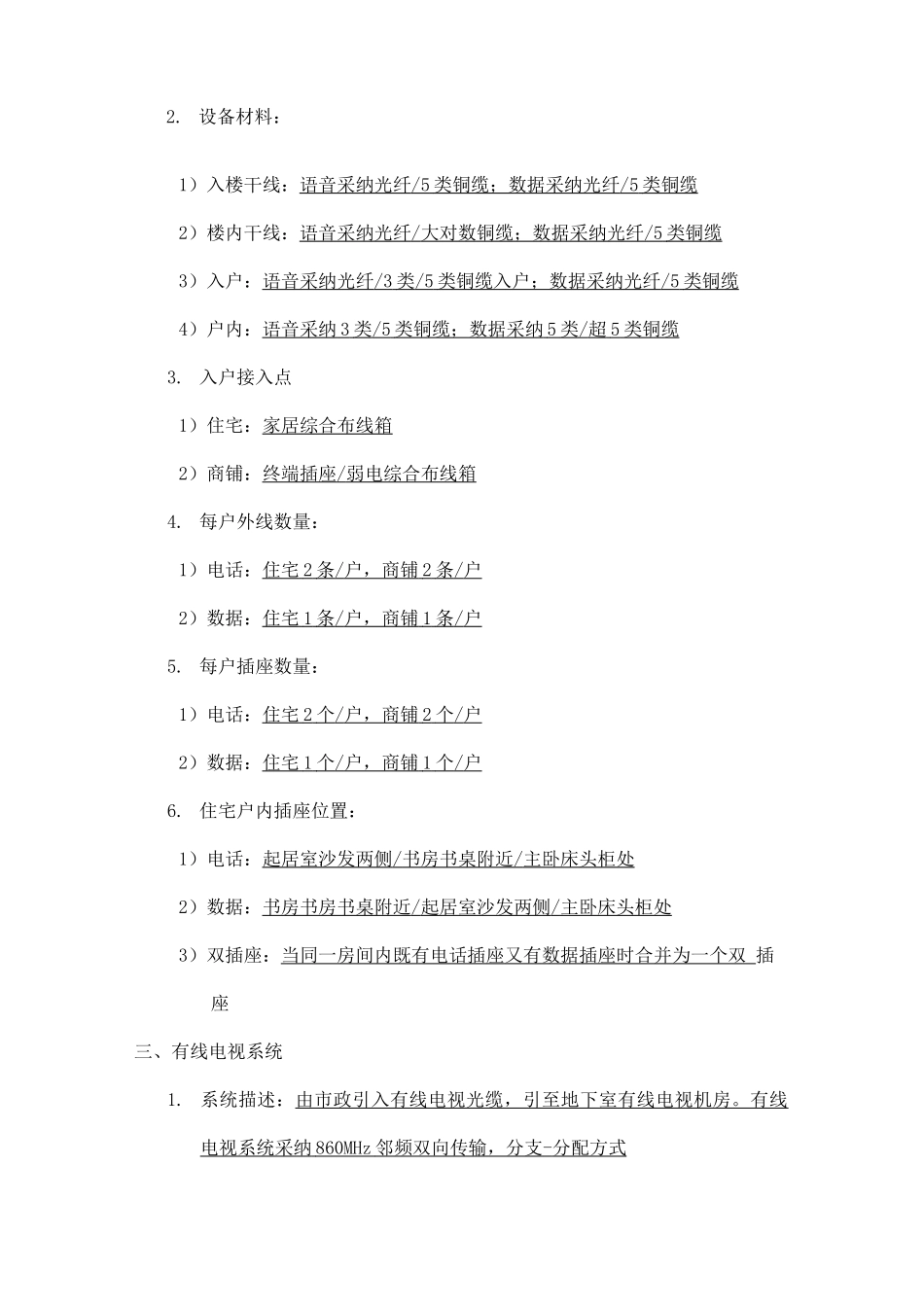

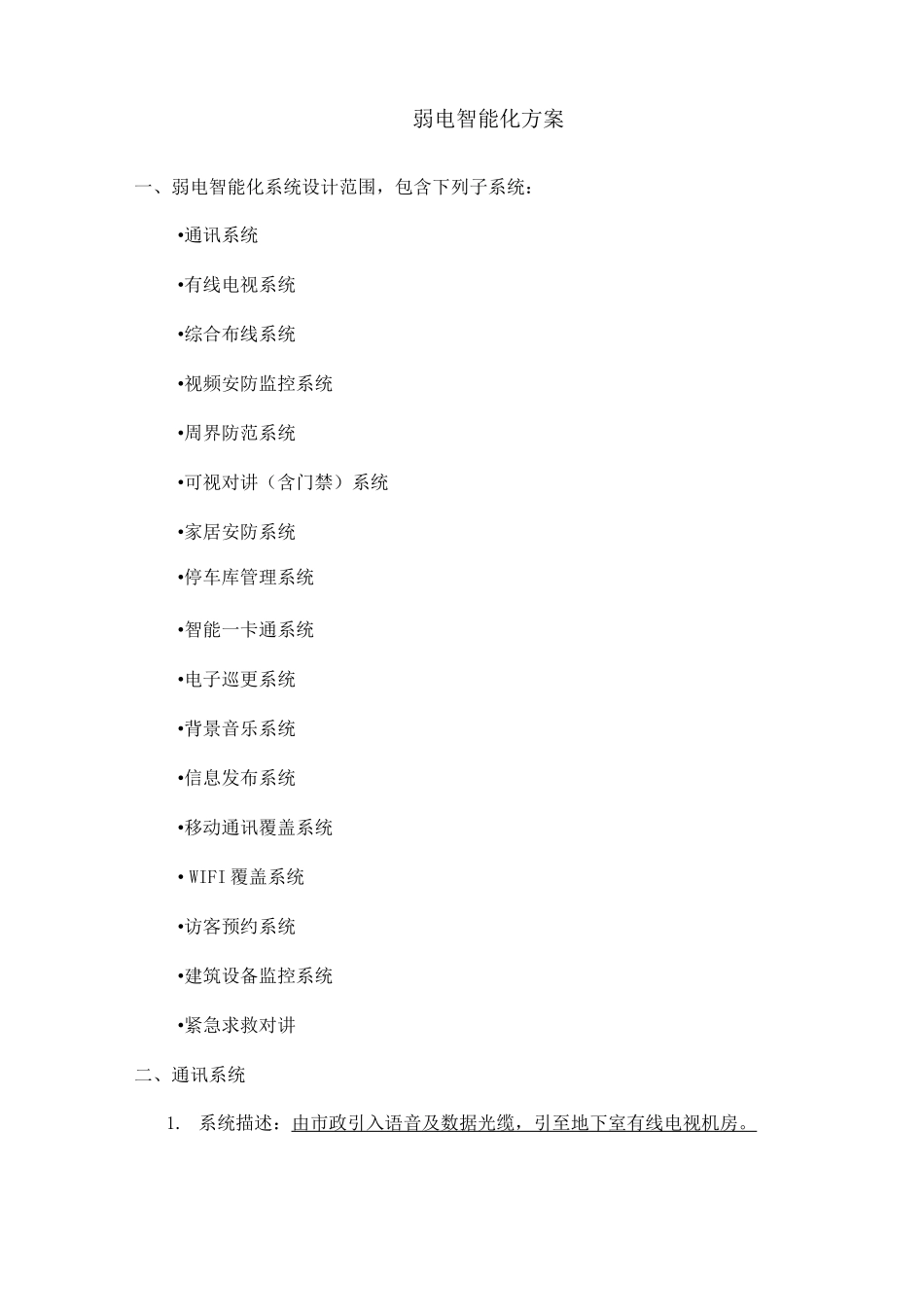

弱电智能化方案一、弱电智能化系统设计范围，包含下列子系统：•通讯系统•有线电视系统•综合布线系统•视频安防监控系统•周界防范系统•可视对讲（含门禁）系统•家居安防系统•停车库管理系统•智能一卡通系统•电子巡更系统•背景音乐系统•信息发布系统•移动通讯覆盖系统• WIFI 覆盖系统•访客预约系统•建筑设备监控系统•紧急求救对讲二、通讯系统1. 系统描述：由市政引入语音及数据光缆，引至地下室有线电视机房。2. 设备材料：1）入楼干线：语音采纳光纤 /5 类铜缆；数据采纳光纤 /5 类铜缆 2）楼内干线：语音采纳光纤 / 大对数铜缆；数据采纳光纤 /5 类铜缆 3）入户：语音采纳光纤 /3 类 /5 类铜缆入户；数据采纳光纤 /5 类铜缆 4）户内：语音采纳 3 类 /5 类铜缆；数据采纳 5 类 / 超 5 类铜缆 3. 入户接入点1）住宅：家居综合布线箱2）商铺：终端插座 / 弱电综合布线箱 4. 每户外线数量：1）电话：住宅 2 条 / 户，商铺 2 条 / 户 2）数据：住宅 1 条 / 户，商铺 1 条 / 户 5. 每户插座数量：1）电话：住宅 2 个 / 户，商铺 2 个 / 户 2）数据：住宅 1 个 / 户，商铺 1 个 / 户 6. 住宅户内插座位置：1）电话：起居室沙发两侧 / 书房书桌附近 / 主卧床头柜处 2）数据：书房书房书桌附近 / 起居室沙发两侧 / 主卧床头柜处 3）双插座：当同一房间内既有电话插座又有数据插座时合并为一个双 插座三、有线电视系统1. 系统描述：由市政引入有线电视光缆，引至地下室有线电视机房。有线 电视系统采纳 860MHz 邻频双向传输，分支 - 分配方式 2.设备材料:1）入楼干线：光缆/射频同轴电缆2）楼内干线：光缆 / 射频同轴电缆 3）入户：光缆 / 射频同轴电缆 4）户内：射频同轴电缆3. 入户接入点：1）住宅：家居综合布线箱2）商铺：终端插座 / 弱电综合布线箱 4. 每户外线数量：住宅 1 条 / 户；商铺 1 条 / 户 5. 每户插座数量：住宅 1 个 / 户；商铺 1 个 / 户 6. 住宅户内电视插座位置：参照建筑图中电视机位设置，如无机位则起居 室设在沙发对面墙上，卧室设在床对面墙上。四、移动通讯覆盖系统1. 系统描述：由手机运营商负责设计和施工；土建设计时预留设备及管线 的安装空间、设备的用电需求等。2. 机房设置：每家手机运营商单独设置 / 手机运营商合并设置 / 与安防控制 室、弱电机房等合用五、周...
