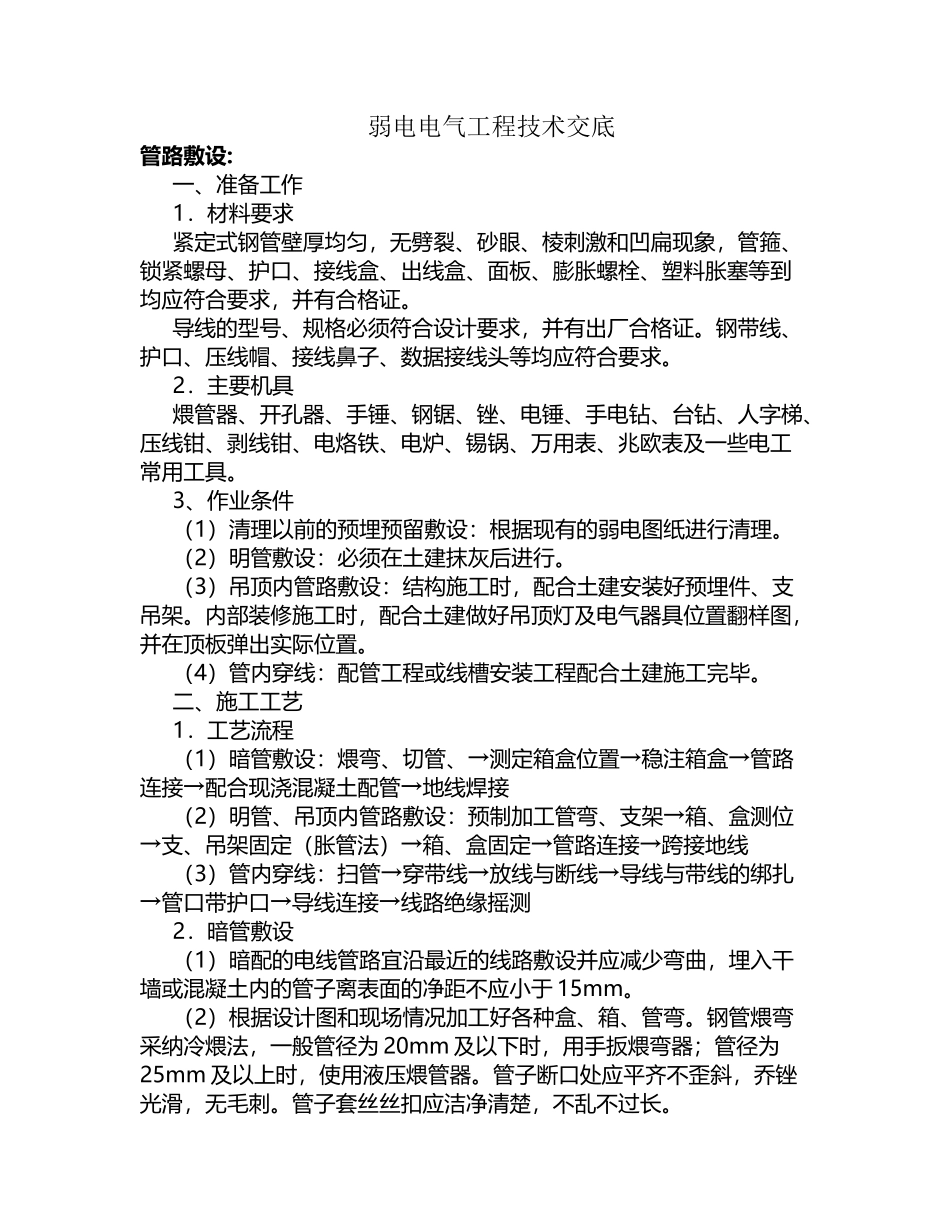

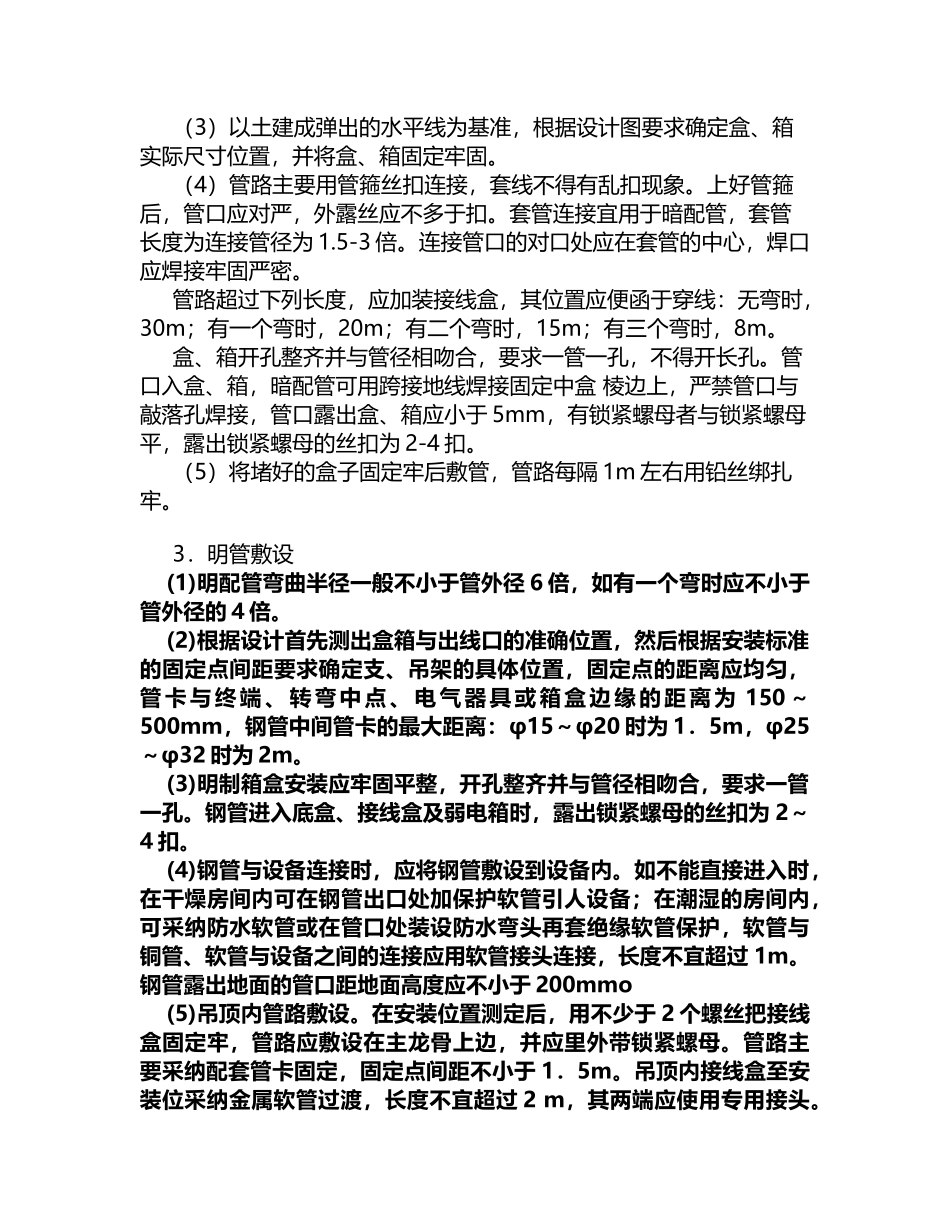

弱电电气配管技术交底(4页)Good is good, but better carries it.精益求精，善益求善。弱电电气工程技术交底管路敷设:一、准备工作1．材料要求紧定式钢管壁厚均匀，无劈裂、砂眼、棱刺激和凹扁现象，管箍、锁紧螺母、护口、接线盒、出线盒、面板、膨胀螺栓、塑料胀塞等到均应符合要求，并有合格证。导线的型号、规格必须符合设计要求，并有出厂合格证。钢带线、护口、压线帽、接线鼻子、数据接线头等均应符合要求。2．主要机具煨管器、开孔器、手锤、钢锯、锉、电锤、手电钻、台钻、人字梯、压线钳、剥线钳、电烙铁、电炉、锡锅、万用表、兆欧表及一些电工常用工具。3、作业条件（1）清理以前的预埋预留敷设：根据现有的弱电图纸进行清理。 （2）明管敷设：必须在土建抹灰后进行。（3）吊顶内管路敷设：结构施工时，配合土建安装好预埋件、支吊架。内部装修施工时，配合土建做好吊顶灯及电气器具位置翻样图，并在顶板弹出实际位置。（4）管内穿线：配管工程或线槽安装工程配合土建施工完毕。二、施工工艺1．工艺流程（1）暗管敷设：煨弯、切管、→测定箱盒位置→稳注箱盒→管路连接→配合现浇混凝土配管→地线焊接（2）明管、吊顶内管路敷设：预制加工管弯、支架→箱、盒测位→支、吊架固定（胀管法）→箱、盒固定→管路连接→跨接地线（3）管内穿线：扫管→穿带线→放线与断线→导线与带线的绑扎→管口带护口→导线连接→线路绝缘摇测2．暗管敷设（1）暗配的电线管路宜沿最近的线路敷设并应减少弯曲，埋入干墙或混凝土内的管子离表面的净距不应小于 15mm。（2）根据设计图和现场情况加工好各种盒、箱、管弯。钢管煨弯采纳冷煨法，一般管径为 20mm 及以下时，用手扳煨弯器；管径为25mm 及以上时，使用液压煨管器。管子断口处应平齐不歪斜，乔锉光滑，无毛刺。管子套丝丝扣应洁净清楚，不乱不过长。（3）以土建成弹出的水平线为基准，根据设计图要求确定盒、箱实际尺寸位置，并将盒、箱固定牢固。（4）管路主要用管箍丝扣连接，套线不得有乱扣现象。上好管箍后，管口应对严，外露丝应不多于扣。套管连接宜用于暗配管，套管长度为连接管径为 1.5-3 倍。连接管口的对口处应在套管的中心，焊口应焊接牢固严密。管路超过下列长度，应加装接线盒，其位置应便函于穿线：无弯时，30m；有一个弯时，20m；有二个弯时，15m；有三个弯时，8m。盒、箱开孔整齐并与管径相吻合，要求一管一孔，不得开长孔。管口入盒、箱，暗配管可用跨接地线焊接固定...
