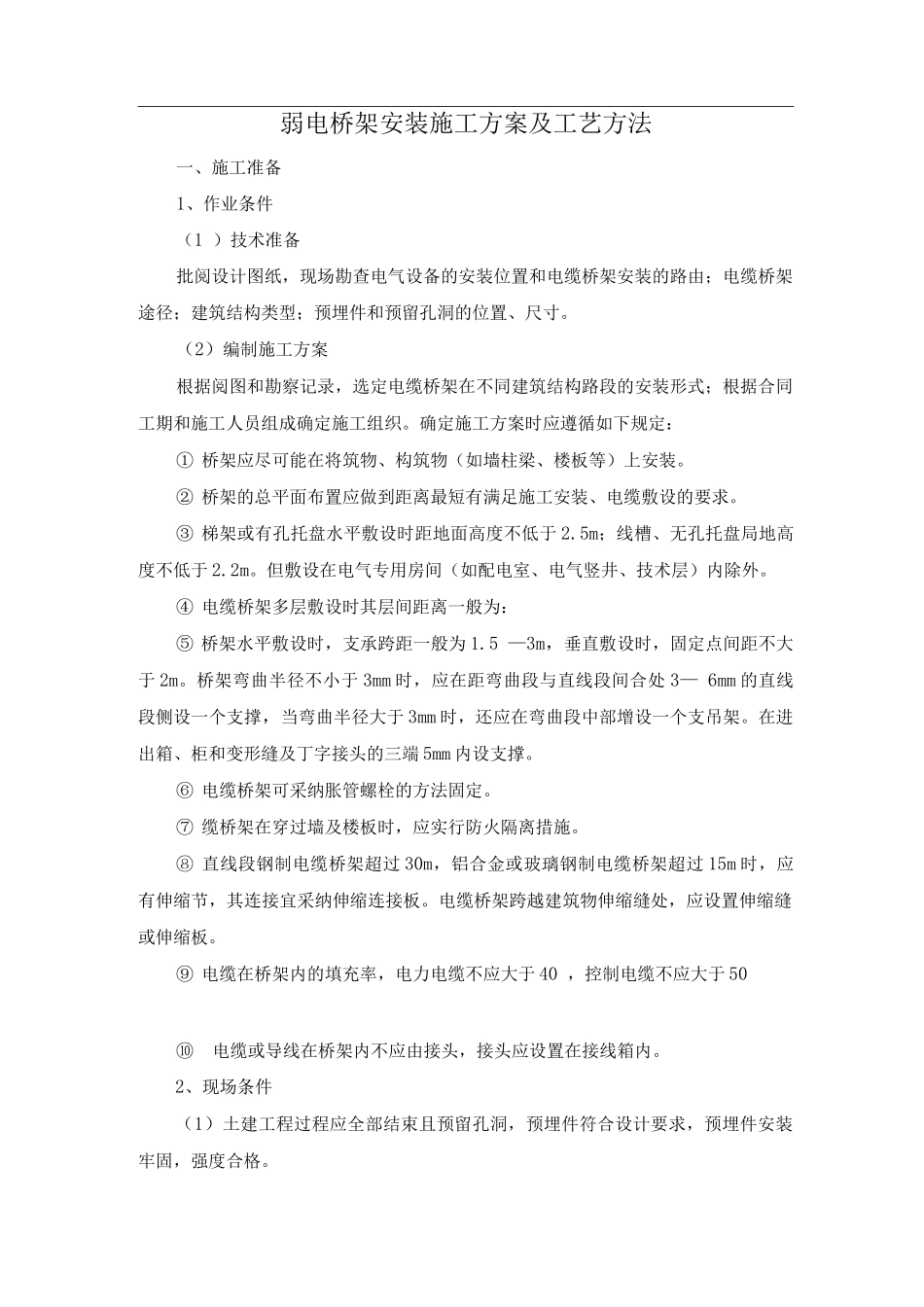

弱电桥架安装施工方案及工艺方法

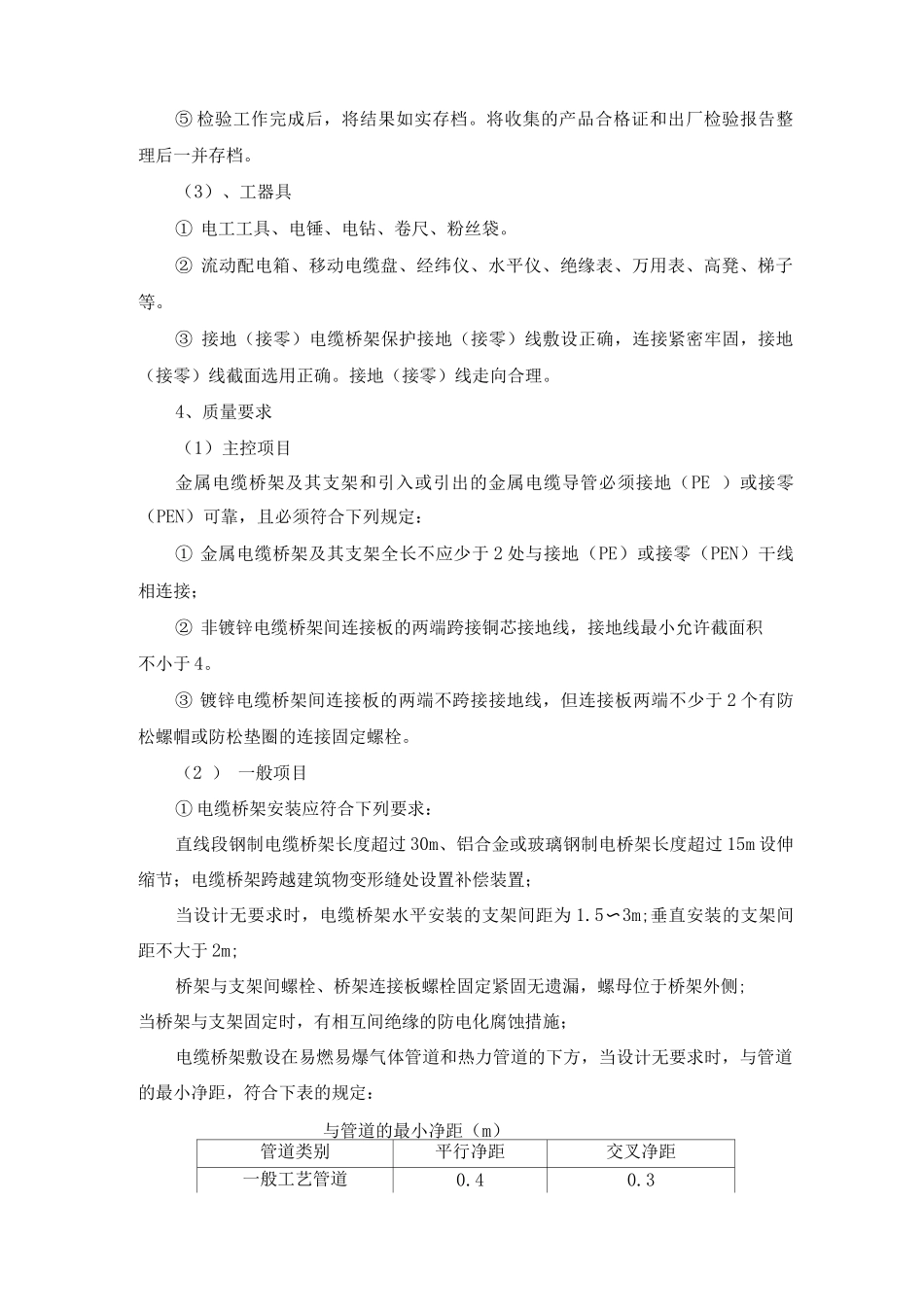

弱电桥架安装施工方案及工艺方法一、施工准备1、作业条件（1 ）技术准备批阅设计图纸，现场勘查电气设备的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸。（2）编制施工方案根据阅图和勘察记录，选定电缆桥架在不同建筑结构路段的安装形式；根据合同工期和施工人员组成确定施工组织。确定施工方案时应遵循如下规定：① 桥架应尽可能在将筑物、构筑物（如墙柱梁、楼板等）上安装。② 桥架的总平面布置应做到距离最短有满足施工安装、电缆敷设的要求。③ 梯架或有孔托盘水平敷设时距地面高度不低于 2.5m；线槽、无孔托盘局地高度不低于 2.2m。但敷设在电气专用房间（如配电室、电气竖井、技术层）内除外。④ 电缆桥架多层敷设时其层间距离一般为：⑤ 桥架水平敷设时，支承跨距一般为 1.5 —3m，垂直敷设时，固定点间距不大于 2m。桥架弯曲半径不小于 3mm 时，应在距弯曲段与直线段间合处 3— 6mm 的直线段侧设一个支撑，当弯曲半径大于 3mm 时，还应在弯曲段中部增设一个支吊架。在进出箱、柜和变形缝及丁字接头的三端 5mm 内设支撑。⑥ 电缆桥架可采纳胀管螺栓的方法固定。⑦ 缆桥架在穿过墙及楼板时，应实行防火隔离措施。⑧ 直线段钢制电缆桥架超过 30m，铝合金或玻璃钢制电缆桥架超过 15m 时，应有伸缩节，其连接宜采纳伸缩连接板。电缆桥架跨越建筑物伸缩缝处，应设置伸缩缝或伸缩板。⑨ 电缆在桥架内的填充率，电力电缆不应大于 40 ，控制电缆不应大于 50⑩电缆或导线在桥架内不应由接头，接头应设置在接线箱内。2、现场条件（1）土建工程过程应全部结束且预留孔洞，预埋件符合设计要求，预埋件安装牢固，强度合格。（2）桥架架设沿线模板等设施拆除完毕，场地清理洁净，道路畅通。（3）室内电缆桥架的安装已在管道及空调工程施工基本完毕后进行。如需交叉作业，既要做好电气工程的成品保护，又要执行其它分项工程成品保护措施。3、材质要求（1）根据设计要求的规格型号、现场勘察记录和施工方案编制材料使用计划，包括各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等。注意电缆桥架安装所需的各种材料均需使用镀锌材料。（2）电缆桥架的进货检验① 桥架产品包装箱内应有装箱清单、产品合格证和出厂检验报告，并按清单清点桥架或附件的规格和数量。② 本次工程涉及的桥架型号、规格、材质序号名称单位1热镀锌槽式电缆桥架安装 6*1*S2.010m2热镀锌槽式电缆...
