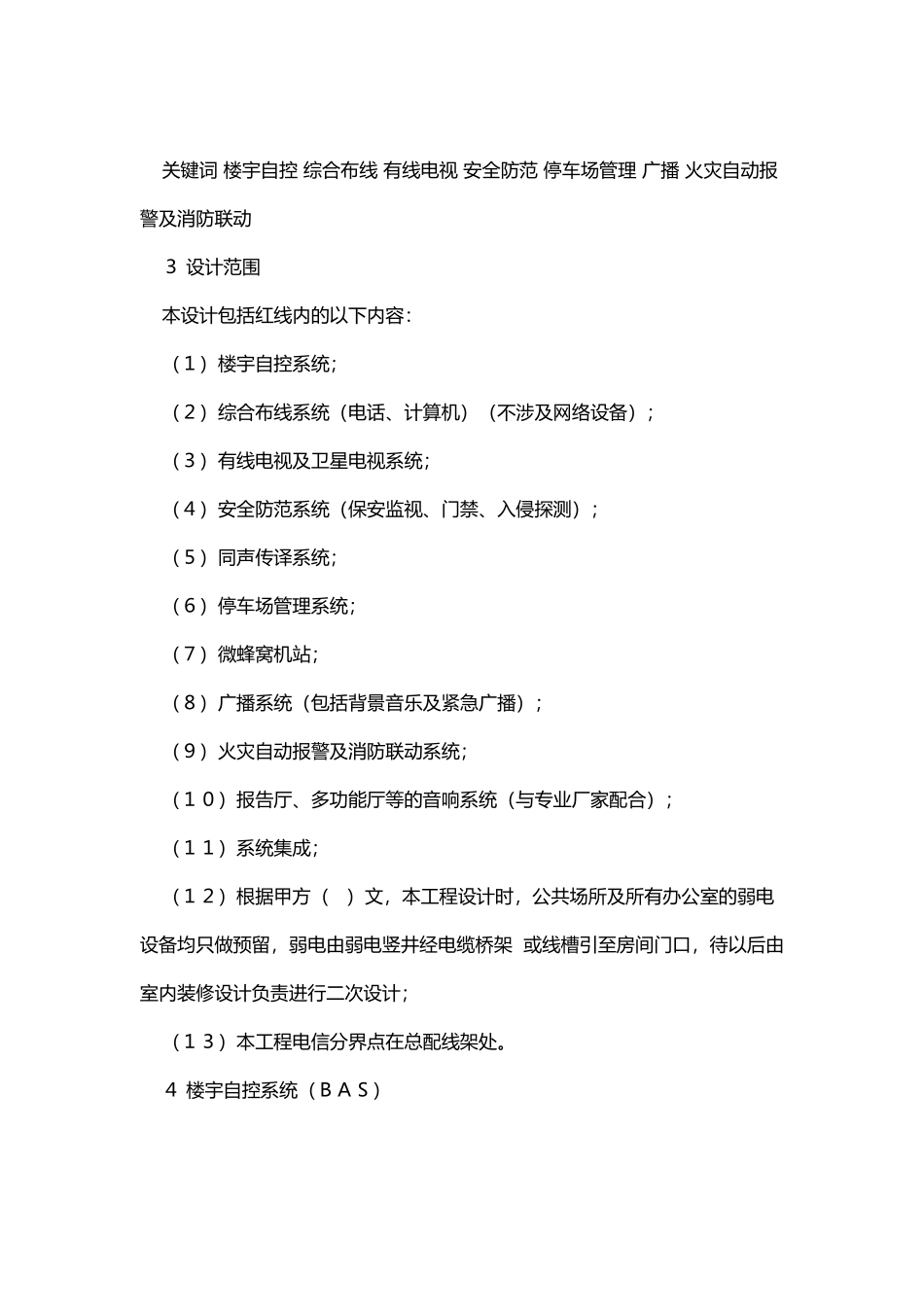

弱电设计说明(9 页)Good is good, but better carries it.精益求精，善益求善。 关键词 楼宇自控 综合布线 有线电视 安全防范 停车场管理 广播 火灾自动报警及消防联动 ３ 设计范围 本设计包括红线内的以下内容： （１）楼宇自控系统； （２）综合布线系统（电话、计算机）（不涉及网络设备）； （３）有线电视及卫星电视系统； （４）安全防范系统（保安监视、门禁、入侵探测）； （５）同声传译系统； （６）停车场管理系统； （７）微蜂窝机站； （８）广播系统（包括背景音乐及紧急广播）； （９）火灾自动报警及消防联动系统； （１０）报告厅、多功能厅等的音响系统（与专业厂家配合）； （１１）系统集成； （１２）根据甲方（ ）文，本工程设计时，公共场所及所有办公室的弱电设备均只做预留，弱电由弱电竖井经电缆桥架 或线槽引至房间门口，待以后由室内装修设计负责进行二次设计； （１３）本工程电信分界点在总配线架处。 ４ 楼宇自控系统（ＢＡＳ） （１）空调、制冷、供暖、通风、给排水、变配电系统、柴油发电机系统、公共区域照明等均纳入ＢＡＳ系统进行监控或监视； （２）监控中心设于（ ）层。（ ）设置分站； （３）ＢＡＳ应具备机组的手／自动状态监视、启停控制、运行状态显示、故障报警、温度监测、湿度监测、控制及实现相关的各种逻辑控制关系等功能； （４）消防类水泵、风机不进入ＢＡＳ； （５）冷冻机应能从其控制屏（箱）内送出机组的运行状态、故障信号；能接受由ＢＡ系统发出的控制冷冻机的起、停信号；能根据控制系统的要求，进行制冷系统的顺序起停； （６）ＢＡＳ包括： ① 冷冻机、冷却泵、冷冻泵、冷却塔及相应的进出水阀等顺序起、停程序控制，状态显示，故障报警； ② 压差调节阀、新风阀、水路电动两通阀、进风机电动阀、空调机、新风机、温度调节阀的开启、关闭或开度控制； ③ 送、排风机的时间程序控制； ④ 温、湿度等参数的测量记录； ⑤ 变配电所内高压进线、出线及联络开关的状态，进、出线电流、电压、有功功率、无功功率、计量；低压进线及联络开关状态、电流、电压、电量、功率因数等参数的测量记录；干式变压器运行温度显示、超温报警； ⑥ 公共场所照明、室外照明、节日照明、车库照明等的时间程序控制或光敏元件控制； ⑦ 高位水箱水位显示及溢流报警； ⑧ 污水坑水位显示及溢流报警； ⑨ 柴油发电机的状态显示，如：电压、电流...
