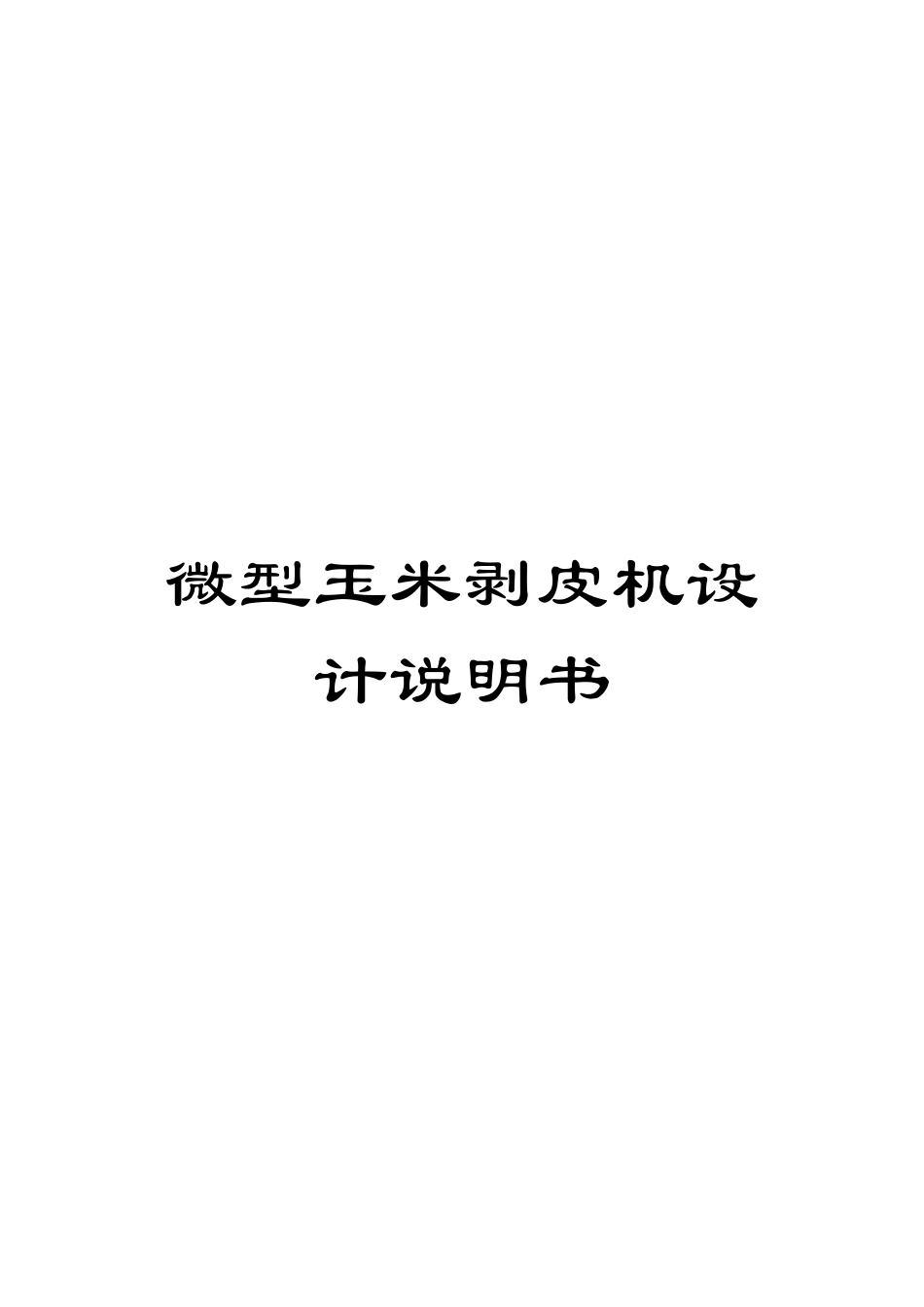

微型玉米剥皮机设计说明书模板

微型玉米剥皮机设计说明书模板_第1页
1/50
微型玉米剥皮机设计说明书模板_第2页
2/50
微型玉米剥皮机设计说明书模板_第3页
3/50

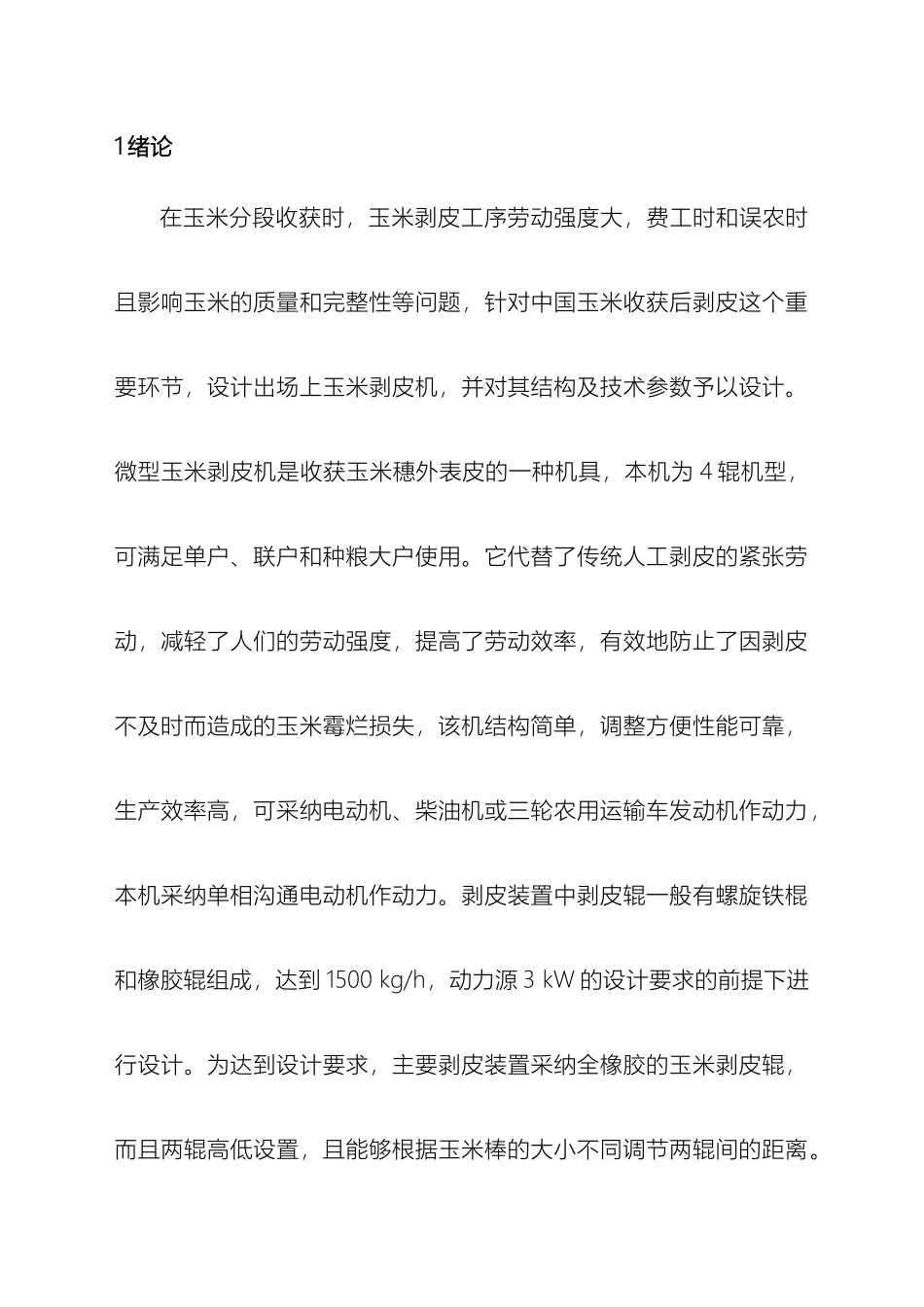

微型玉米剥皮机设计说明书1 绪论在玉米分段收获时,玉米剥皮工序劳动强度大,费工时和误农时且影响玉米的质量和完整性等问题,针对中国玉米收获后剥皮这个重要环节,设计出场上玉米剥皮机,并对其结构及技术参数予以设计。微型玉米剥皮机是收获玉米穗外表皮的一种机具,本机为 4 辊机型,可满足单户、联户和种粮大户使用。它代替了传统人工剥皮的紧张劳动,减轻了人们的劳动强度,提高了劳动效率,有效地防止了因剥皮不及时而造成的玉米霉烂损失,该机结构简单,调整方便性能可靠,生产效率高,可采纳电动机、柴油机或三轮农用运输车发动机作动力,本机采纳单相沟通电动机作动力。剥皮装置中剥皮辊一般有螺旋铁棍和橡胶辊组成,达到 1500 kg/h,动力源 3 kW 的设计要求的前提下进行设计。为达到设计要求,主要剥皮装置采纳全橡胶的玉米剥皮辊,而且两辊高低设置,且能够根据玉米棒的大小不同调节两辊间的距离。这避开了传统设计方法中采纳铸铁辊对玉米籽粒的损坏,而且在结构上比传统设计方法更为合理。经计算、校核,该机符合设计要求,而且在剥皮装置与传统方式上较传统设计有所改进,更适于在广阔农村的推广应用。国内外玉米剥皮机的概况:(1)美国玉米剥皮机的概况美国玉米种植面积占全世界玉米种植面积的 37%,由于生产过程对机械化得迫切要求,在 1885 年就研制成功了场上作业的玉米剥皮机;19 又研制了田间摘穗剥皮机;现在已经向联合自走的方向进展。(2)中国玉米剥皮机研制现状从 20 世纪 50 年代开始,中国进行玉米剥皮机的研制工作。如丰收—2 卧、丰收—2 立和 4YBJ—2 型的田间玉米摘穗剥皮机。60 年代,中国农机院与黑龙江农业机械化讨论所协作设计了YD—3 型玉米剥皮机。70 年代,黑龙江省红兴隆国营农场管理局设计了场上玉米剥皮机。1979 年,辽宁省农业机械化讨论所研制的 4YB—2型玉米收获机及吉林农业机械化讨论所研制的 4QY—2 型玉米收获机都配置了剥皮机构。根据设计任务书的要求,小型玉米剥皮机是一种专玉米表皮的专用机械。这种机械主要针对农村的广阔农民用户使用,因此此机械必须具有如下特点:(1)操作简单,便于广阔农村用户的使用,零部件尽量采纳标准件,便于安装和维修。(2)整机安装,结构简单,成本低而且动力的选择要符合农村的实际情况,因此动力尽量安装电动机或者柴油机。(3)本机还要有较高的生产率,较低的籽粒破裂率,较高剥净率。因此,本机的设计根据农村不同用户的使...
