成都某工程脚手架施工方案

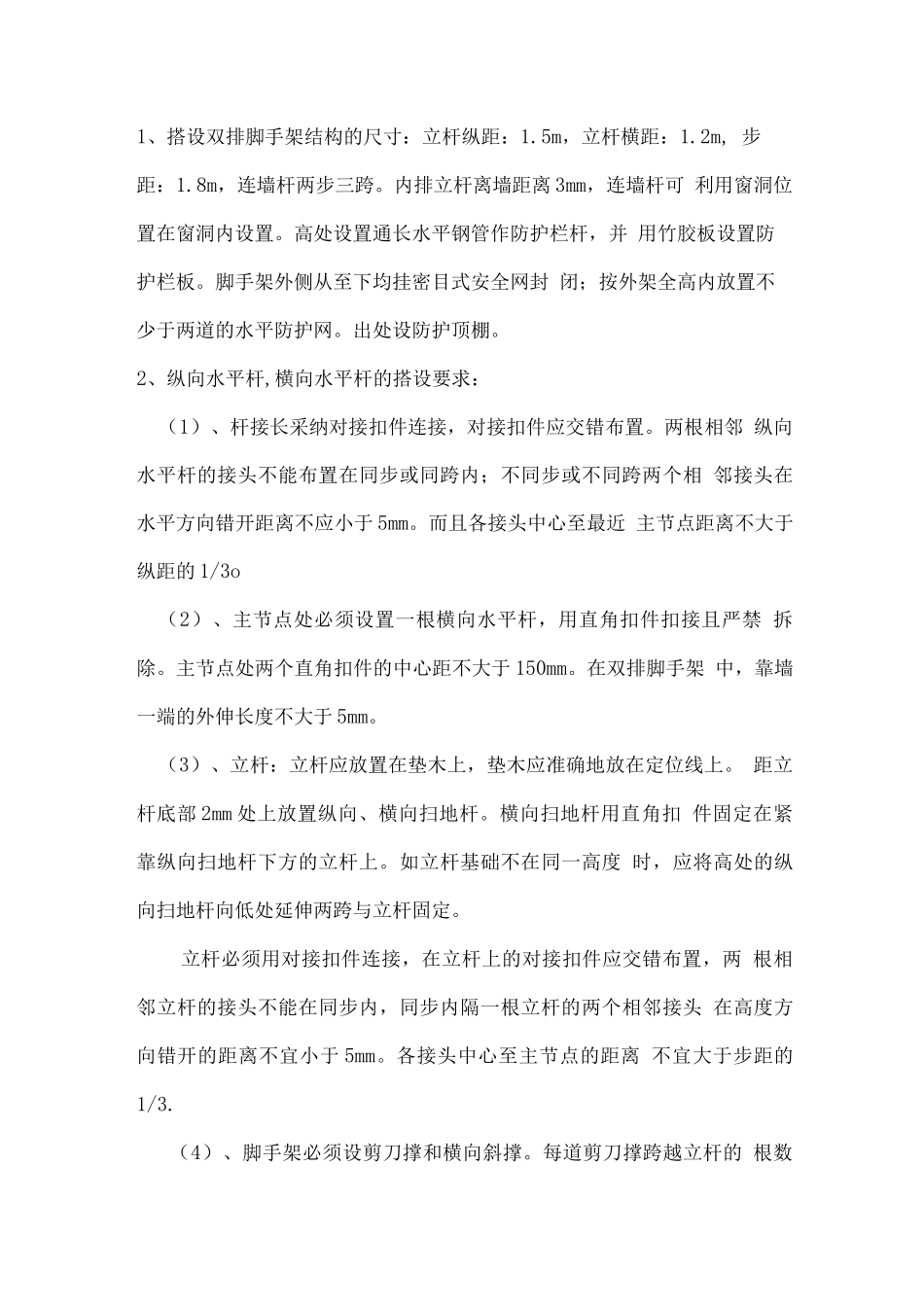

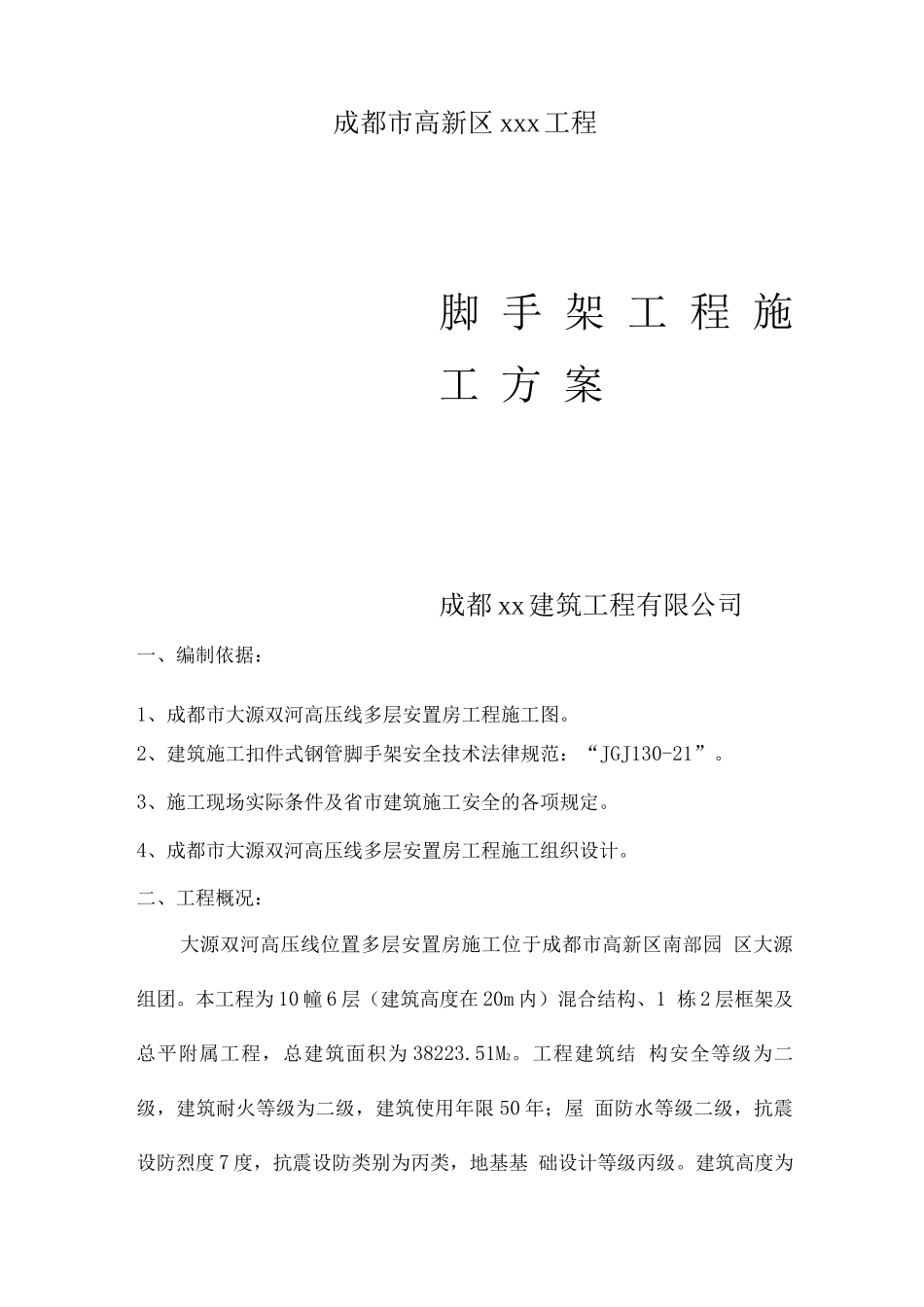

成都市高新区 XXX工程脚 手 架 工 程 施 工 方 案成都 XX建筑工程有限公司一、编制依据：1、成都市大源双河高压线多层安置房工程施工图。2、建筑施工扣件式钢管脚手架安全技术法律规范：“JGJ130-21”。3、施工现场实际条件及省市建筑施工安全的各项规定。4、成都市大源双河高压线多层安置房工程施工组织设计。二、工程概况：大源双河高压线位置多层安置房施工位于成都市高新区南部园 区大源组团。本工程为 10 幢 6 层（建筑高度在 20m 内）混合结构、1 栋 2 层框架及总平附属工程，总建筑面积为 38223.51M2。工程建筑结 构安全等级为二级，建筑耐火等级为二级，建筑使用年限 50 年；屋 面防水等级二级，抗震设防烈度 7 度，抗震设防类别为丙类，地基基 础设计等级丙级。建筑高度为17.70m。屋面及楼面采纳现浇钢筋混 凝土楼板，基础采纳钢筋混凝土预制桩。三、主要周转材料需用量钢管3T扣件4个安全网密目安全网3M2水平安全网50M2四、主要施工方法（一）、施工布置本工程外脚手架采纳双排扣件式钢管落地外脚手架，直接站在建 筑物四周的坚实地面上。（二）、脚手架搭设顺序放置纵向扫地杆►立杆►横向扫地杆►第一步纵向水平杆一第一步横向水平杆一连墙杆（或抛撑）「第二步纵向 水平杆―k第二步横向水平杆。（三）、脚手架基础要求：本工程脚手架高度在 20m,系落地式脚手架为一般作法。但根据 实际施工条件脚手架站立于回填土层上，故要求回填土必须严格按分 层夯实回填土方至地基土的承载力 50-80KN/m2o 垫木采纳长 ，宽 2mm 厚 50mm 的木板并垂直于墙面放置。（四）、搭设要求1、搭设双排脚手架结构的尺寸：立杆纵距：1.5m，立杆横距：1.2m, 步距：1.8m，连墙杆两步三跨。内排立杆离墙距离 3mm，连墙杆可 利用窗洞位置在窗洞内设置。高处设置通长水平钢管作防护栏杆，并 用竹胶板设置防护栏板。脚手架外侧从至下均挂密目式安全网封 闭；按外架全高内放置不少于两道的水平防护网。出处设防护顶棚。2、纵向水平杆,横向水平杆的搭设要求：（1）、杆接长采纳对接扣件连接，对接扣件应交错布置。两根相邻 纵向水平杆的接头不能布置在同步或同跨内；不同步或不同跨两个相 邻接头在水平方向错开距离不应小于 5mm。而且各接头中心至最近 主节点距离不大于纵距的 1/3o（2）、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁 拆除。主节点处两个直角扣件的中心距不大于 150mm。在双排脚手架 ...
