房建工程脚手架施工方案

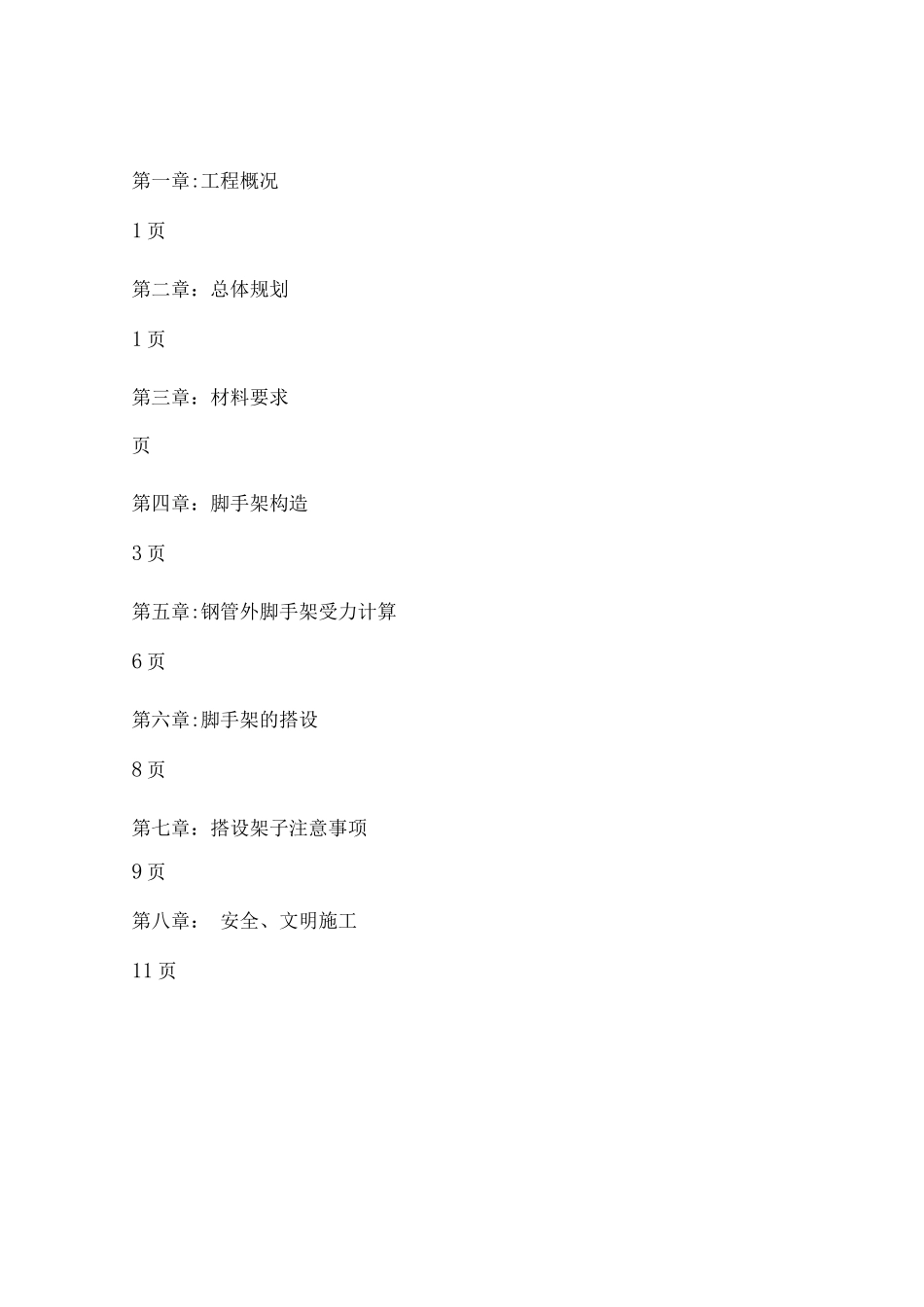

第一章:工程概况1 页第二章：总体规划1 页第三章：材料要求页第四章：脚手架构造3 页第五章:钢管外脚手架受力计算6 页第六章:脚手架的搭设8 页第七章：搭设架子注意事项9 页第八章： 安全、文明施工11 页脚手架施工方案第一章：工程概况建筑地点：本工程座落于 XX 市 XX 广场内，三期 C、D 座。建筑层数：本工程附楼商场三层，主楼为 12 层，建筑高度为 33。35米，构筑高度为 41.85 米，建筑占地面积为 793。5 ，总建筑面积为 7831。6 。第二章：总体规划根据施工需求，根据国家验收标准和行业的有关规定.整个建筑物的高度为 33.35 米，实行落地式钢管脚手架的搭设施工方法.第三章：材料要求1. 钢管材料：钢管包括立杆、大横杆、小横杆、剪刀撑、附墙杆等。钢管材质用 A3AY3，并符合 YB243-63 标准,GB7 —79 中的 3 号钢要求，外径 48 毫米，壁厚 3。5 毫米，每 10 毫米的长度重量为 3.84千克的钢管。不得有裂缝、变形、凹瘪、弯曲和严重锈蚀现象。2。扣件材质：扣件包括：直角扣件、旋转扣件、对接扣件及其附件、T 型螺栓、螺母、垫圈等.扣件材质按 GB968-67《普通碳素结构钢技术条件》中 A3 钢的规定。使用中发现有夹灰、裂缝、变形铆钉送脱或损坏螺丝有滑下等情况，一律禁止使用。扣件的紧固力距为 39.2-49 牛.米.旋转扣件的两旋转面间隙应小于 1mm。本工程脚手架所用的材料严格根据国家标准要求执行。3、钢丝绳钢丝强选用 6x19 14 光面钢丝绳，强度极限＞ 1850MPa ,破断拉力总和2134KN。断股、锈蚀严重的钢丝绳不得使用。4、脚手板脚手板采纳竹网片或钢筋网片，每道满铺，操作台满铺三步架。做到严密、牢固、铺稳、铺实、铺平，不得有 20 以上间隙。5、安全网本工程的安全网采纳密目式安全网，经检验合格后方可使用。6、红白标栏板采纳 18cm 高标准红白栏板。每三层沿建筑物四周设置一道。第四章:脚手架构造1、外脚手架用 48 钢筋搭设，钢管油两遍红丹漆，立杆间距为 15 每道，横杆间距为 9 每道,平桥宽 8 ,建筑物外周的挑出窗2台，外架与建筑物距离为 3。井架外边距离外轴线最大不能超过4.5 米。首层范围内的平桥高度是 2.1 米.二层楼板以上平桥高度为 1。993M，外脚手架在开棚前，必须预先量好长度位置，并按每段位长度以平均15 做好立杆位置标记，然后才往上搭设。所有直立杆脚手架都要加钢管铁座和 80 x 80 木枋作为垫木。2、剪刀撑的杆件连接统一采纳搭接的方...
