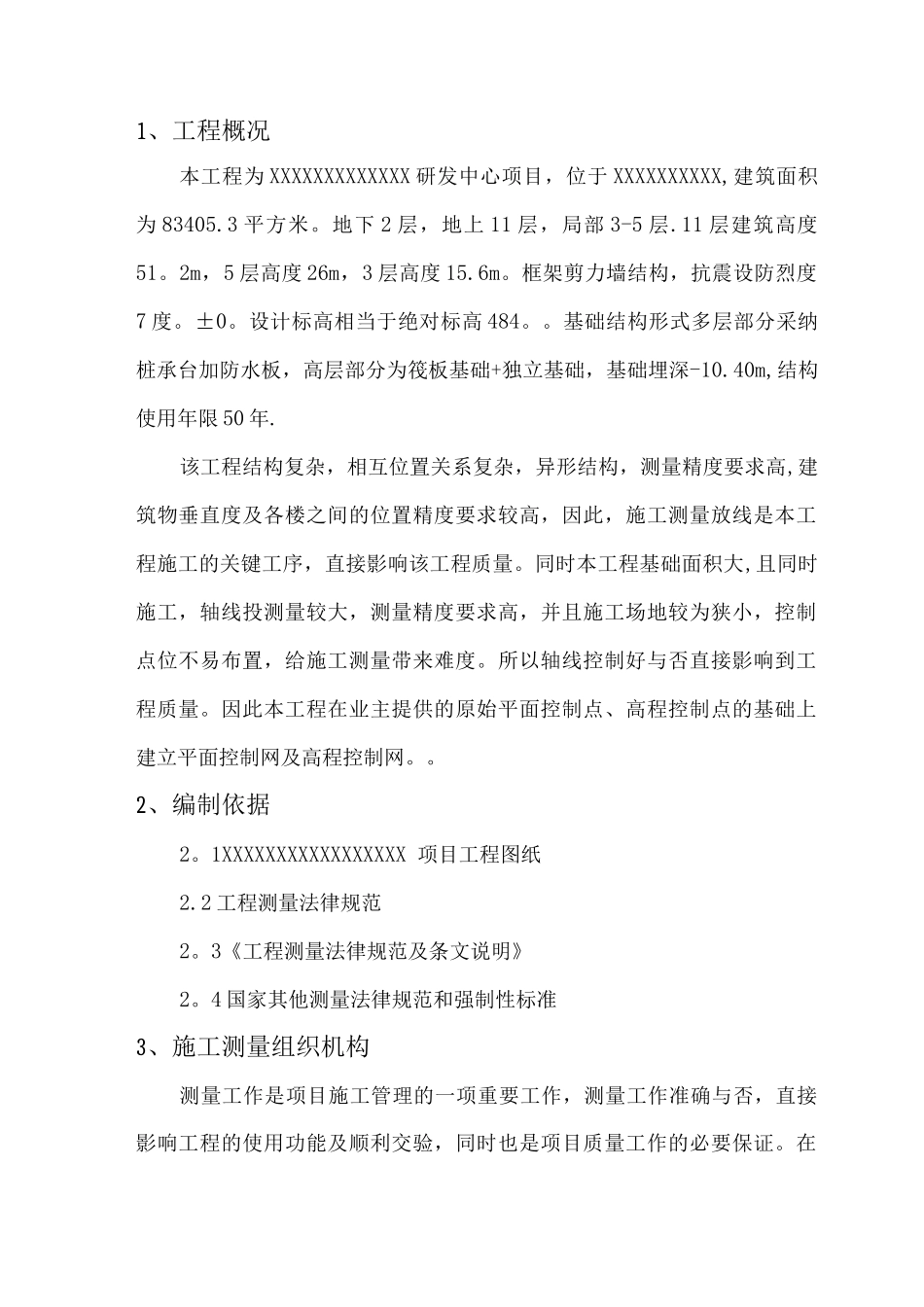

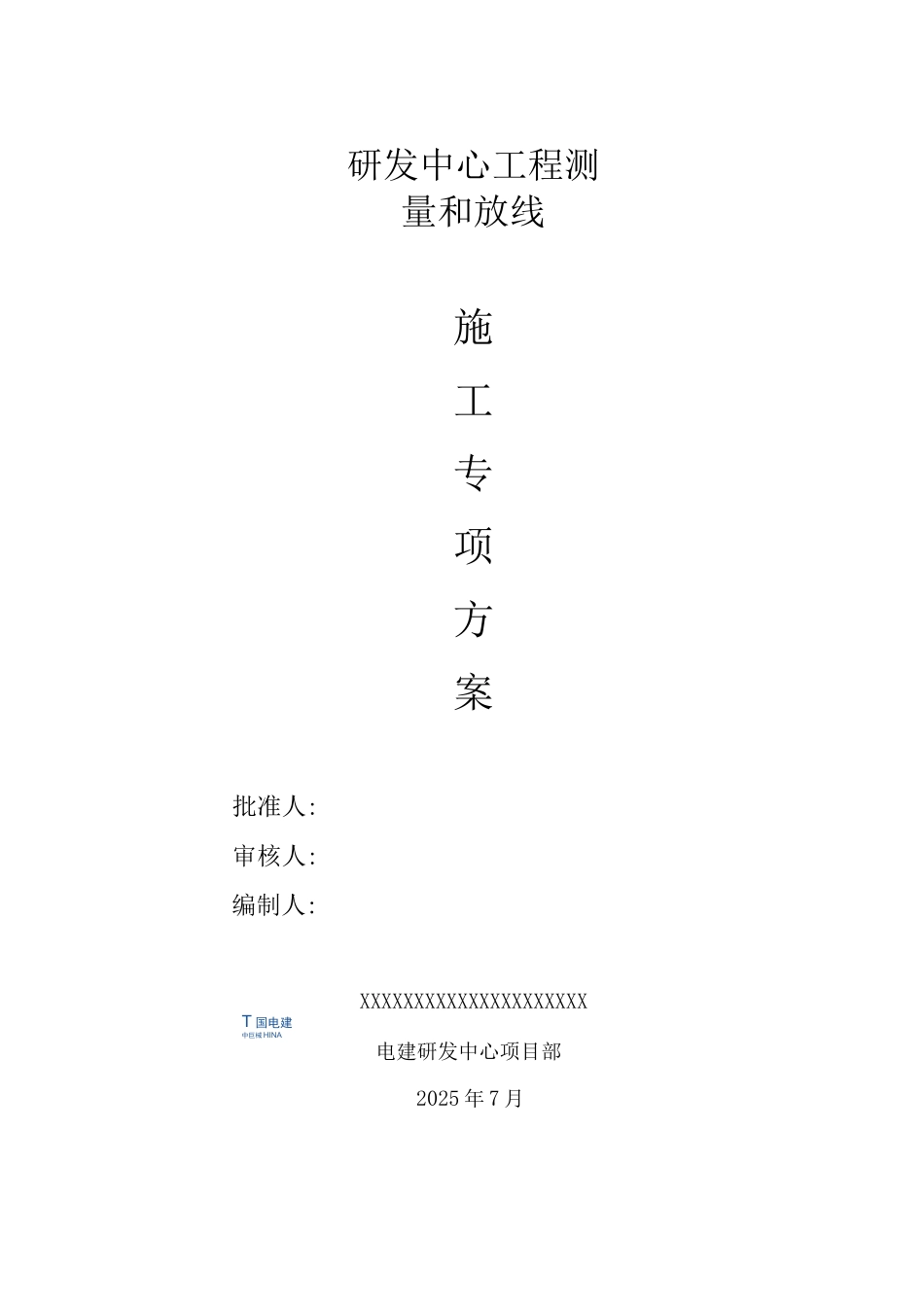

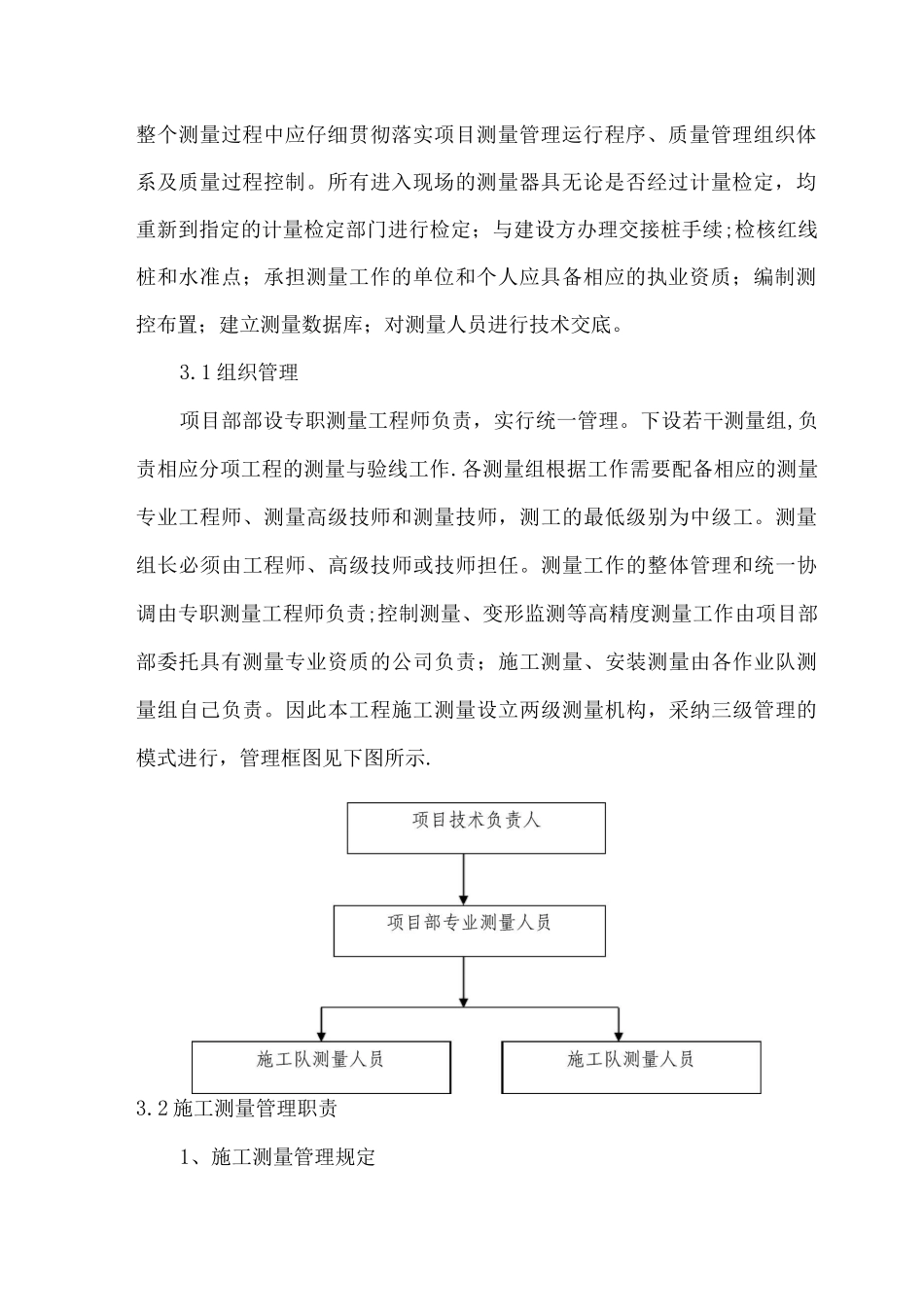

批准人:审核人:编制人:T 国电建中巨械 HINA研发中心工程测量和放线施工专项方案XXXXXXXXXXXXXXXXXXXXX电建研发中心项目部2025 年 7 月1、工程概况本工程为 XXXXXXXXXXXXX 研发中心项目，位于 XXXXXXXXXX,建筑面积为 83405.3 平方米。地下 2 层，地上 11 层，局部 3-5 层.11 层建筑高度51。2m，5 层高度 26m，3 层高度 15.6m。框架剪力墙结构，抗震设防烈度7 度。±0。设计标高相当于绝对标高 484。。基础结构形式多层部分采纳桩承台加防水板，高层部分为筏板基础+独立基础，基础埋深-10.40m,结构使用年限 50 年.该工程结构复杂，相互位置关系复杂，异形结构，测量精度要求高,建筑物垂直度及各楼之间的位置精度要求较高，因此，施工测量放线是本工程施工的关键工序，直接影响该工程质量。同时本工程基础面积大,且同时施工，轴线投测量较大，测量精度要求高，并且施工场地较为狭小，控制点位不易布置，给施工测量带来难度。所以轴线控制好与否直接影响到工程质量。因此本工程在业主提供的原始平面控制点、高程控制点的基础上建立平面控制网及高程控制网。。2、编制依据2。1XXXXXXXXXXXXXXXXX 项目工程图纸2.2 工程测量法律规范2。3《工程测量法律规范及条文说明》2。4 国家其他测量法律规范和强制性标准3、施工测量组织机构测量工作是项目施工管理的一项重要工作，测量工作准确与否，直接影响工程的使用功能及顺利交验，同时也是项目质量工作的必要保证。在整个测量过程中应仔细贯彻落实项目测量管理运行程序、质量管理组织体系及质量过程控制。所有进入现场的测量器具无论是否经过计量检定，均重新到指定的计量检定部门进行检定；与建设方办理交接桩手续;检核红线桩和水准点；承担测量工作的单位和个人应具备相应的执业资质；编制测控布置；建立测量数据库；对测量人员进行技术交底。3.1 组织管理项目部部设专职测量工程师负责，实行统一管理。下设若干测量组,负责相应分项工程的测量与验线工作.各测量组根据工作需要配备相应的测量专业工程师、测量高级技师和测量技师，测工的最低级别为中级工。测量组长必须由工程师、高级技师或技师担任。测量工作的整体管理和统一协调由专职测量工程师负责;控制测量、变形监测等高精度测量工作由项目部部委托具有测量专业资质的公司负责；施工测量、安装测量由各作业队测量组自己负责。因此本工程施工测量设立两级测量机构，采纳三级管理的模式进行，管理框图见下图所示.3.2 施工...
