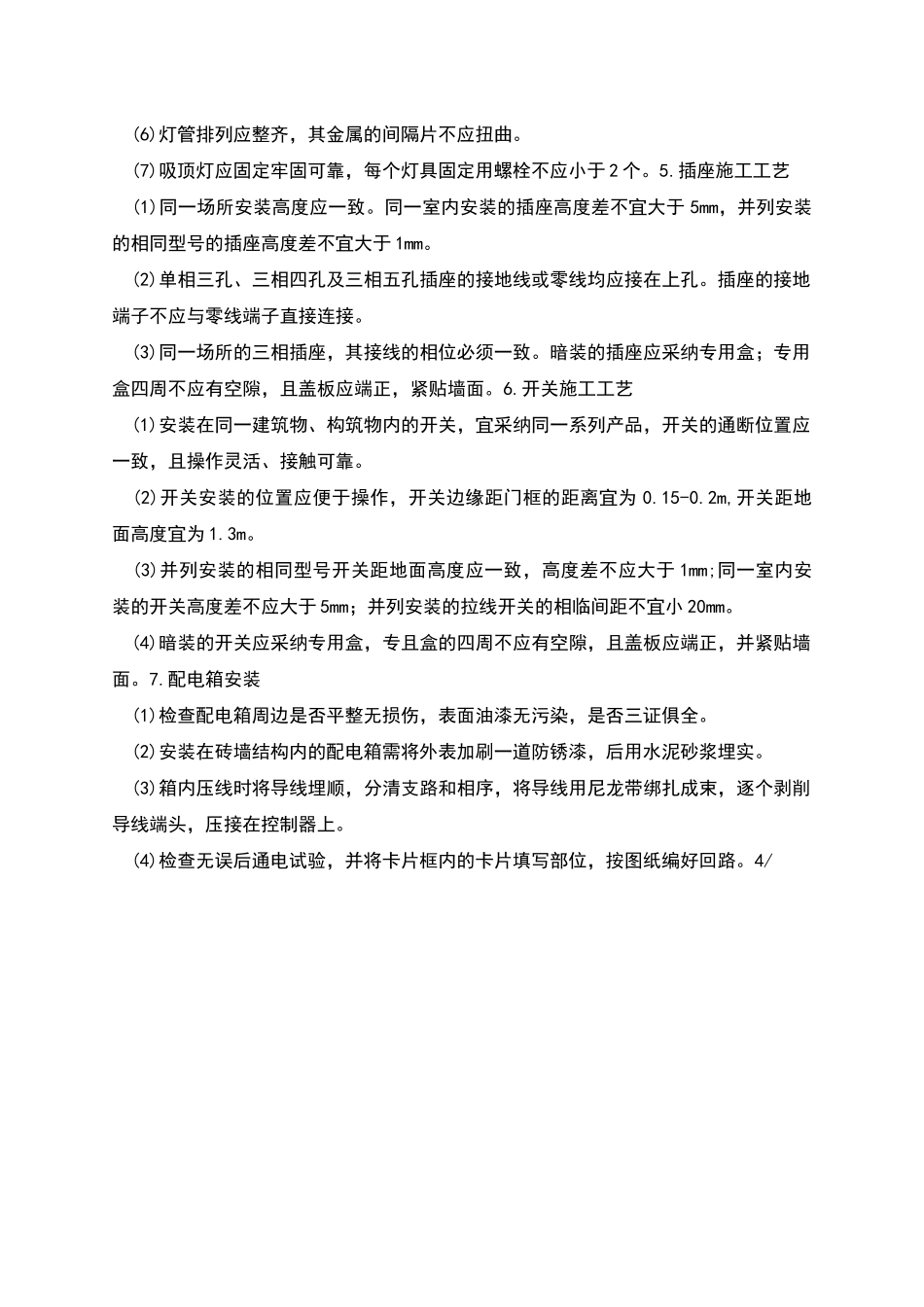

房建电气安装施工方案 (一)电气安装施工方案 1.配管 (1)选用具有阻燃、耐冲击并有产品生产厂家、产品规格、型号的 VC 阻燃管及其配套管件。 (2)根据施工图测出盒、箱、出线口准确位置，安装并上好入盒锁扣。 (3)根据设计图敷好管，沿墙暗装。2.管内穿线 (1)根据施工图选择所需导线，双色作接地保护线，用蓝线作工作零线，其它颜色作相线，可选择不同颜色相线作回路区别。 (2)采纳 16#钢丝作带线，将钢丝一头弯成钩穿入管中，管弯多时，可以管路两端穿入钢丝，二入口同时搅动，使两根钢丝的端头相互钩铰在一起，然后将带丝拉出。 (3)穿导线必须在线管接地完成验收合格后才能进行，穿导线时将导线前端的绝缘层削去，然后将芯线插入带线的盘园内并压实，绑扎牢固。 (4)导线在接线盒内应选用相应的压线帽，用压线钳压紧，无松动。 (5)穿线完毕，接头处理好后即进行绝缘摇测，摇测时选用 50V,0-500 欧表，将干线和支线分开，一人摇测，一人及时读数并记录，测量各回路导线间，导线对地间的绝缘电阻，电阻值不能低于 0.5MQ。3.插座安装 (1)根据设计要求，检查插座是否符合要求。 (2)安装插座时，先用錾子将盒子内残存的灰块剔掉，同时将其它杂物一并清除。盒内预留的导线应留出维修长度，然后将线头削去绝缘层，将芯线插入接线孔内压紧。 (3)插座安装完毕后，认真检查确认无误后，通电试进行，假如发现问题必须先断电，然后查找原因后进行修复。4.灯具安装工程 (1)灯具及其配件应齐全，无机械损伤、变形、油漆剥落和灯罩破裂等缺陷。 (2)引向每个灯具的导线线芯，最小截面面积不应小于 0.5mm2。 (3)灯具不得安装在可燃构件上，当灯具表面高温部分靠近可燃物时，应实行隔热、散热措施。 (4)格栅灯应固定在专设的框架上，导线不应贴近灯具外壳，且在灯盒内留有余量，灯具的边框应紧贴在顶棚面上。 (5)灯具的边框宜与顶棚面的装饰直线平行，其偏差不应大于 5mm。 (6)灯管排列应整齐，其金属的间隔片不应扭曲。 (7)吸顶灯应固定牢固可靠，每个灯具固定用螺栓不应小于 2 个。5.插座施工工艺 (1)同一场所安装高度应一致。同一室内安装的插座高度差不宜大于 5mm，并列安装的相同型号的插座高度差不宜大于 1mm。 (2)单相三孔、三相四孔及三相五孔插座的接地线或零线均应接在上孔。插座的接地端子不应与零线端子直接连接。 (3)同一场所的三相插座，其接线的相位必须一致。暗装的插座应采纳专用盒；专用盒四周不应有空隙，且盖...
