房建测量专项施工方案

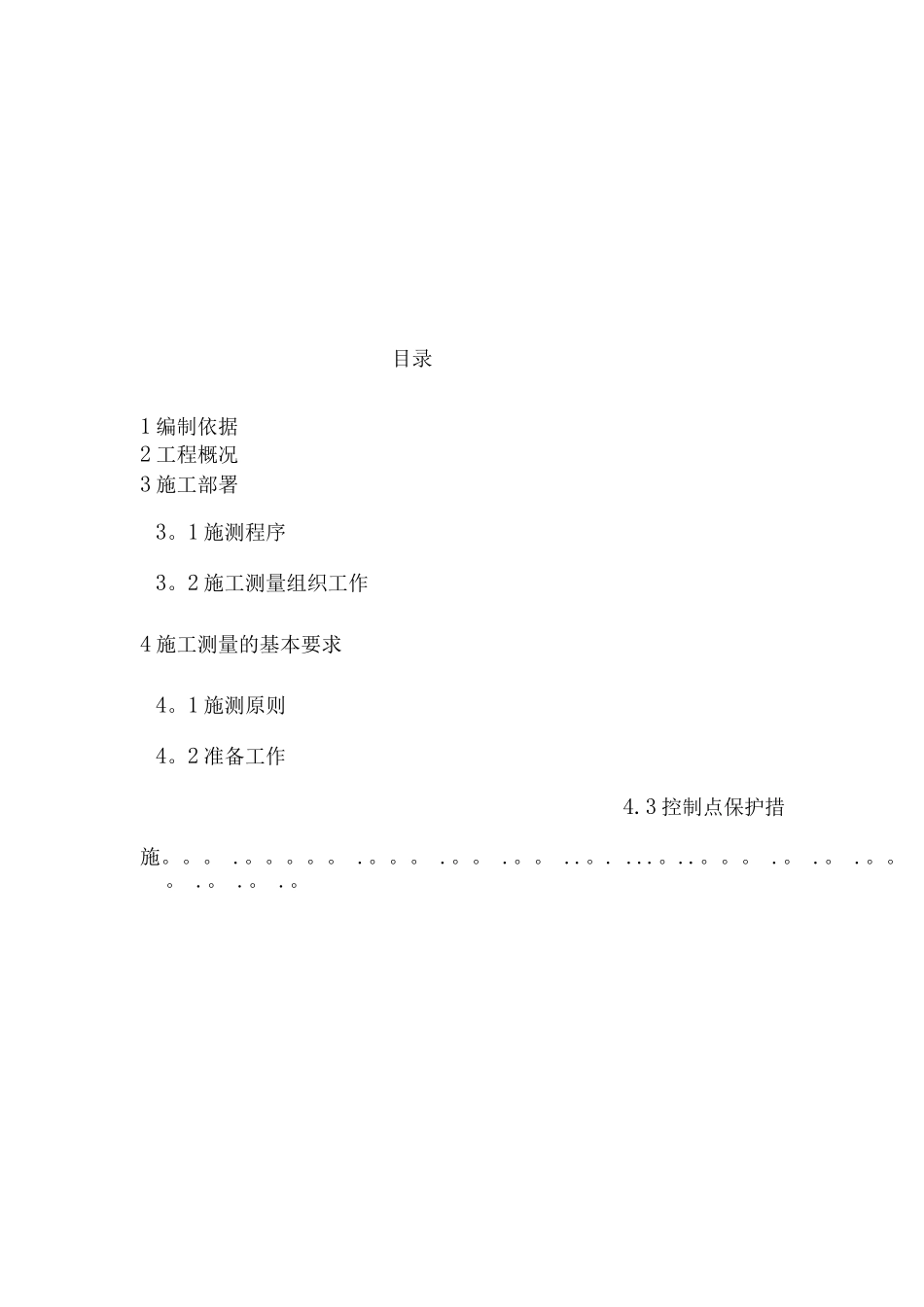

房建工程测量专项施工方案目录1 编制依据2 工程概况3 施工部署3。1 施测程序3。2 施工测量组织工作4 施工测量的基本要求4。1 施测原则4。2 准备工作4.3 控制点保护措施。。。 .。。。。。 .。。。 .。。 .。。 ..。. ...。..。。。 .。 .。 .。。。 .。 .。 .。6...。...。.。.。。。。..。。.。.5 工程定位与控制网测设 85.1 工程定位5O 2 平面控制网测设求。。• O O。.85.3 高程控制网的布设6 基础测量6.1 基础平面轴线投测方法6.2 士 0.0 以下部分标高控制 7 主体结构施工测量7。1 平面控制网的测设7。2 激光经纬仪选型7.3 基准线竖向投测方法及技术要求7。4 标高竖向传递8 工程重点部位的测量控制方法8。1 建筑物大角铅直度的控制 8。2 墙、柱施工精度测量控制方法8。3 门、窗洞测量控制方法 8.4 电梯井施工测量控制方法 9 质量保证措施10 施测安全及仪器管理1 编制依据1。1 由湖北佳境建筑设计有限公司设计的施工图纸1。2 土建工程施工涉及的有效国家建筑工程施工质量验收法律规范和规程《工程测量法律规范》(GB526 — 93)《建筑施工测量手册》1.3 GB503-22 建筑工程施工质量验收统一标准2 工程概况本工程位于独山县毋敛大道环东路。包含望月楼、黑神庙、状元桥.3 施工部署3。1 施测程序准备工作一'测量作业―'自检报验1 rv合格合格一进入下道工序3.2 施工测量组织工作由项目技术部专业测量人员成立测量小组，根据给定的坐标点和高程控制点进行工程定位、建立轴线控制网。按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度及逐日安排，由组长根据项目的总体进度计划进行安排。4 施工测量的基本要求4。1 施测原则严格执行测量法律规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。4。1.2 必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。4。1。3 定位工作执行自检、互检合格后再报检的工作制度.测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、仔细负责的工作作风。4。2 准备工作4.2。1 全面了解设计意图，仔细熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，...
