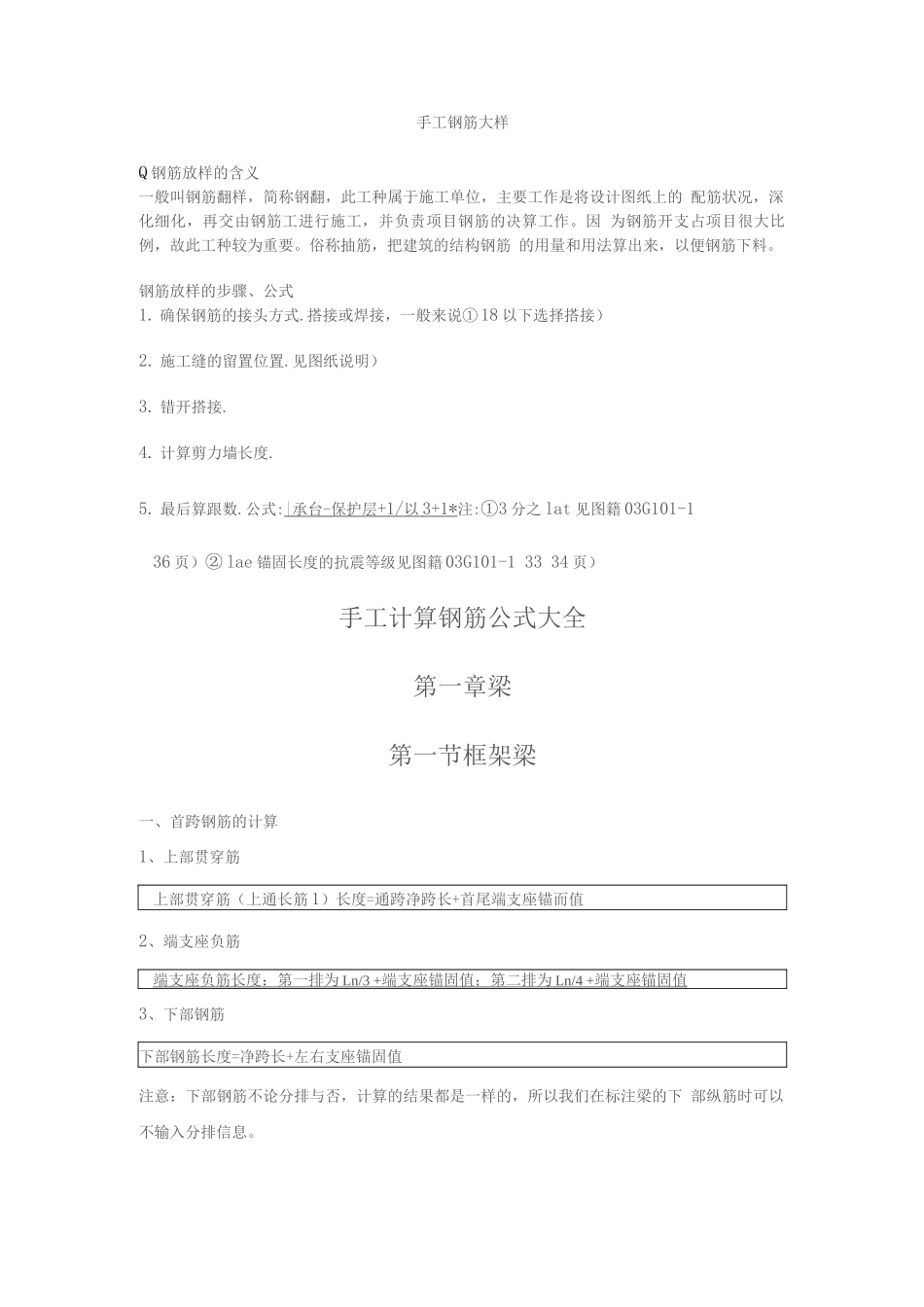

手工钢筋放样_第1页
1/3

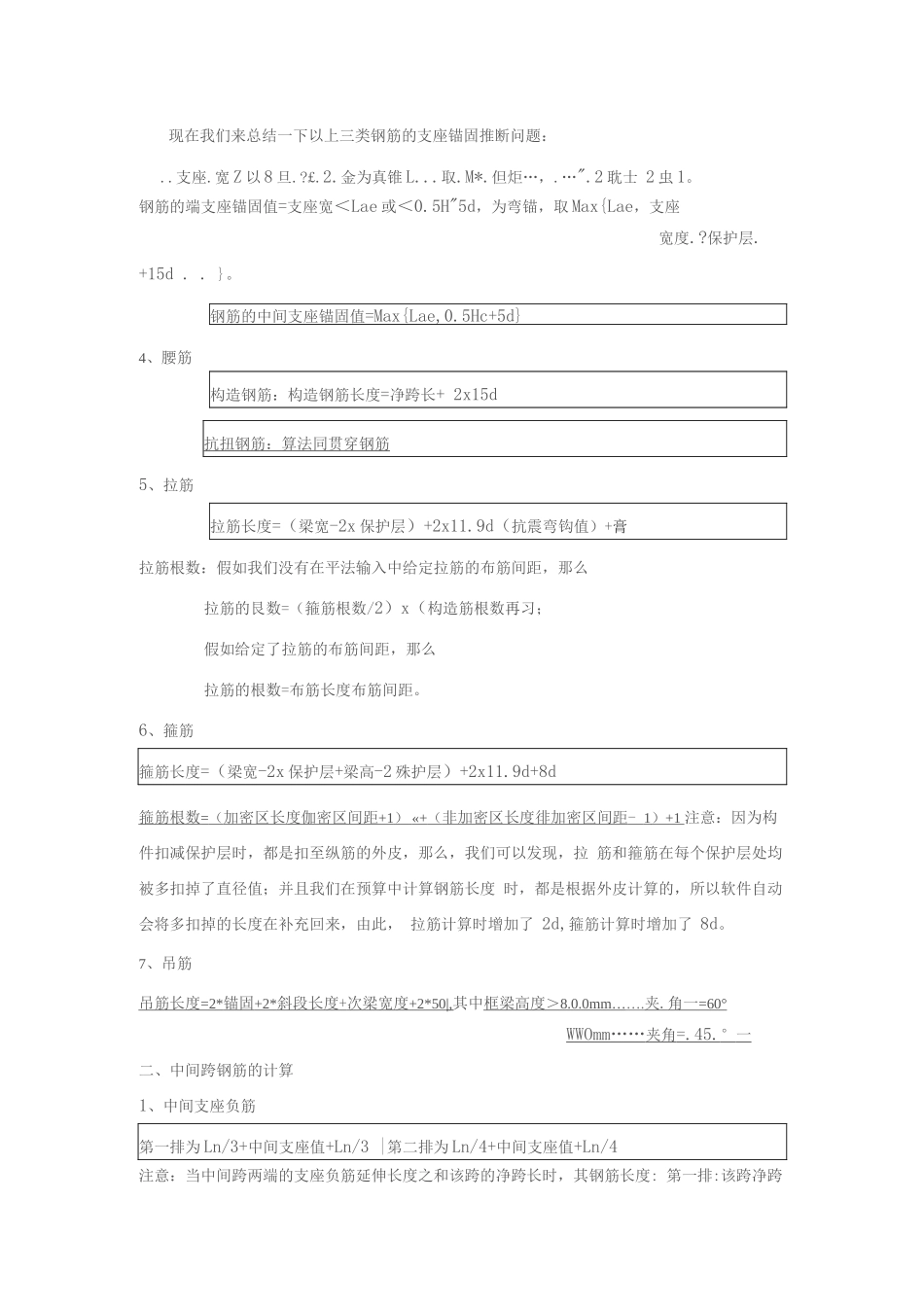

手工钢筋放样_第2页
2/3

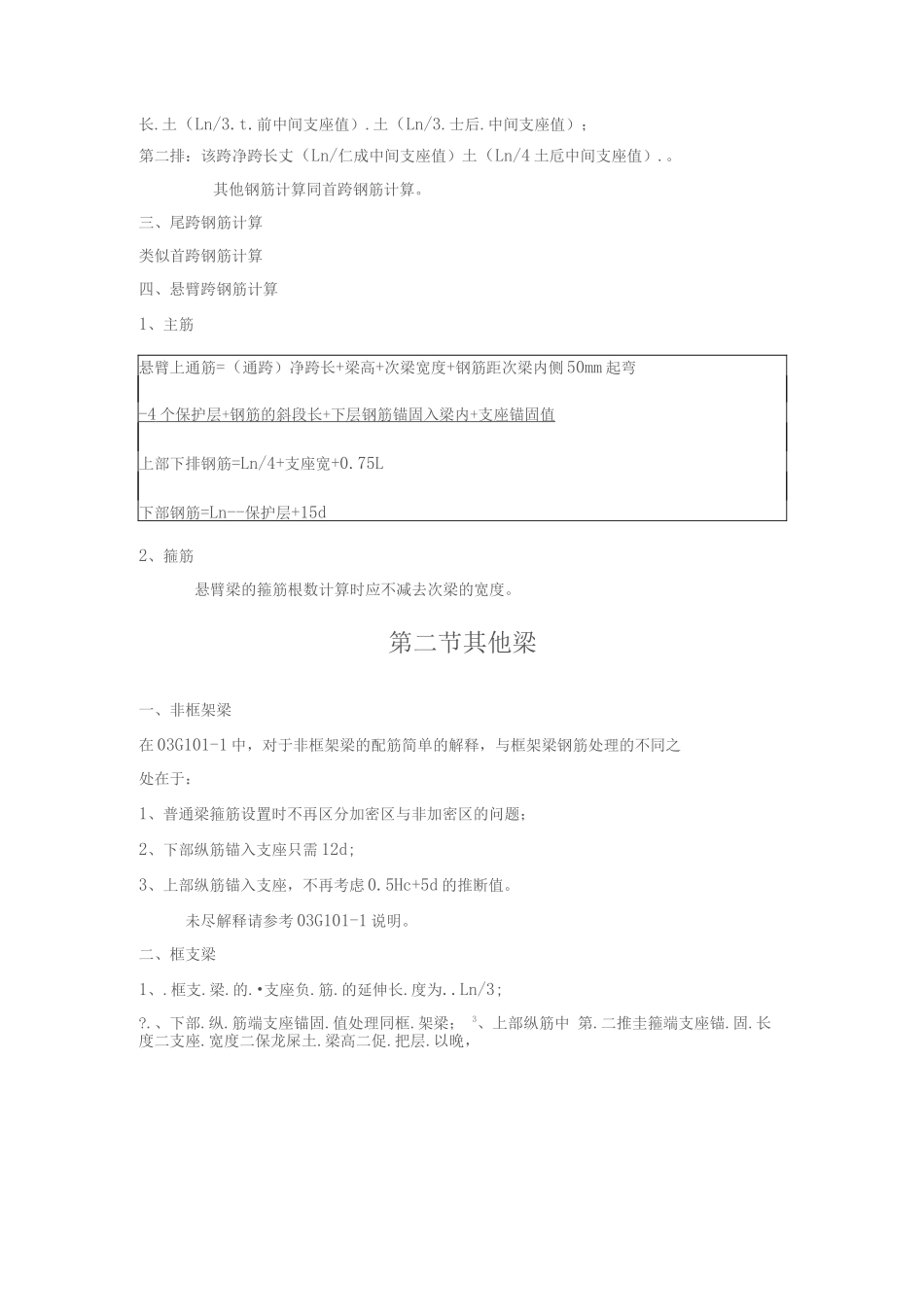

手工钢筋放样_第3页
3/3
手工钢筋大样Q 钢筋放样的含义一般叫钢筋翻样,简称钢翻,此工种属于施工单位,主要工作是将设计图纸上的 配筋状况,深化细化,再交由钢筋工进行施工,并负责项目钢筋的决算工作。因 为钢筋开支占项目很大比例,故此工种较为重要。俗称抽筋,把建筑的结构钢筋 的用量和用法算出来,以便钢筋下料。钢筋放样的步骤、公式1. 确保钢筋的接头方式.搭接或焊接,一般来说① 18 以下选择搭接)2. 施工缝的留置位置.见图纸说明)3. 错开搭接.4. 计算剪力墙长度.5. 最后算跟数.公式:| 承台 - 保护层 +1/ 以 3+1* 注:①3 分之 lat 见图籍 03G101-136 页)② lae 锚固长度的抗震等级见图籍 03G101-1 33 34 页)手工计算钢筋公式大全第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯穿筋上部贯穿筋(上通长筋 1)长度=通跨净跨长+首尾端支座锚而值2、端支座负筋端支座负筋长度:第一排为 Ln/3 + 端支座锚固值;第二排为 Ln/4 + 端支座锚固值 3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值注意:下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下 部纵筋时可以不输入分排信息。现在我们来总结一下以上三类钢筋的支座锚固推断问题:..支座.宽 Z 以 8 旦.?£.2.金为真锥 L...取.M*.但炬…,.…".2 耽士 2 虫 1。钢筋的端支座锚固值=支座宽<Lae 或<0.5H"5d,为弯锚,取 Max{Lae,支座 宽度.?保护层.+15d . . }。钢筋的中间支座锚固值=Max{Lae,0.5Hc+5d}4、腰筋构造钢筋:构造钢筋长度=净跨长+ 2x15d抗扭钢筋:算法同贯穿钢筋5、拉筋拉筋长度=(梁宽-2x 保护层)+2x11.9d(抗震弯钩值)+膏拉筋根数:假如我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的艮数=(箍筋根数/2)x(构造筋根数再习;假如给定了拉筋的布筋间距,那么拉筋的根数=布筋长度布筋间距。6、箍筋箍筋长度=(梁宽-2x 保护层+梁高-2 殊护层)+2x11.9d+8d箍筋根数 = ( 加密区长度伽密区间距 +1 ) «+ ( 非加密区长度徘加密区间距 - 1 ) +1 注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉 筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度 时,都是根据外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此, 拉筋计算时增加了 2d,箍筋计算时增加了 8d。7、吊筋吊筋长度 =2* 锚固 +2* 斜段长度 + 次梁宽度 +2*50 | ,其...
