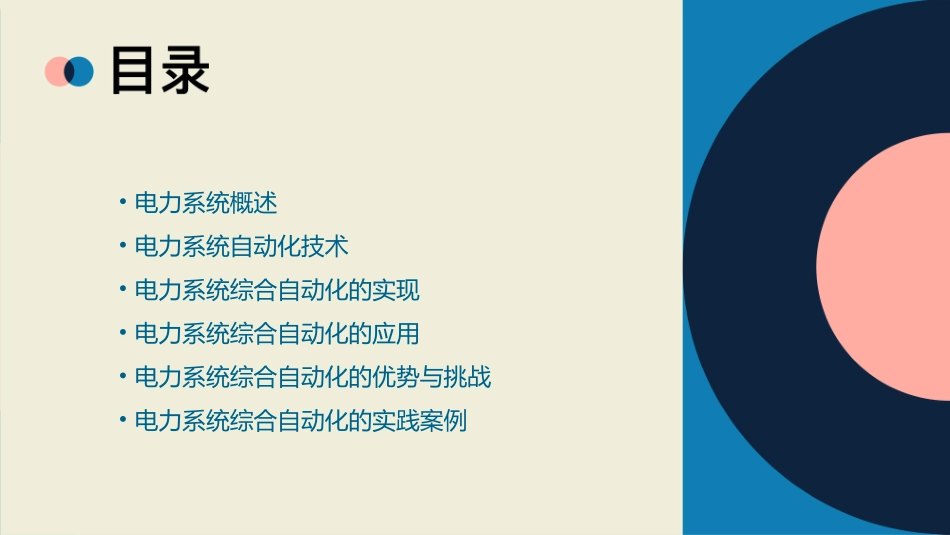

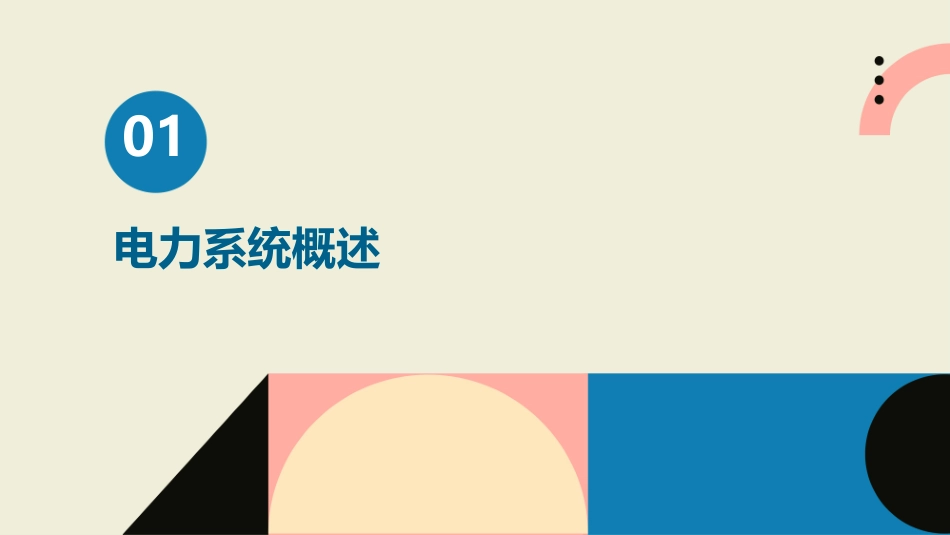

电力系统综合自动化ppt课件•电力系统概述•电力系统自动化技术•电力系统综合自动化的实现•电力系统综合自动化的应用•电力系统综合自动化的优势与挑战•电力系统综合自动化的实践案例01电力系统概述电力系统是由发电厂、输电网、配电网和电力用户组成的整体，用于生产、传输、分配和消费电能。定义消费电能的各类用户，包括工业、商业、居民等。电力用户将一次能源转换为电能的场所。发电厂将电能从发电厂传输到负荷中心的网络。输电网将电能从输电网分配给各个用户的网络。配电网0201030405电力系统的定义与组成直流电的应用和早期交流电的发展。早期阶段中期阶段现代阶段大规模交流电力系统的形成和发展，包括大型火力发电厂和水电站的建设。以智能电网、可再生能源和分布式发电为代表的新技术、新模式的不断涌现和应用。030201电力系统的发展历程电力系统的重要性社会经济发展的基础电力系统是现代工业、农业、交通和通讯等各个领域的基础，对社会经济发展具有不可替代的作用。能源转换与利用的关键电力系统是实现能源转换和利用的关键环节，对提高能源利用效率和推动能源转型具有重要意义。国家安全与稳定的保障电力系统是国家安全和稳定的重要保障，对维护社会秩序和保障人民生产生活具有重要作用。02电力系统自动化技术定义自动化技术是一种应用控制理论、仪器仪表、计算机和其他信息技术，对工业生产过程实现检测、控制、优化、调度、管理和决策，达到增加产量、提高质量、降低消耗、确保安全等目的的综合性技术。分类根据应用场景和功能，自动化技术可分为过程自动化、机械制造自动化、管理自动化等。自动化技术的定义与分类发电自动化输电自动化变电自动化配电自动化电力系统自动化技术的应用包括自动发电控制（AGC）、自动电压控制（AVC）等，实现发电机组的自动启停、负荷调整等功能。通过变电站综合自动化系统，实现变电站设备的监控、保护、测量等功能。包括输电线路的自动重合闸、故障定位、无功补偿等，提高输电线路的传输效率和稳定性。包括馈线自动化、配电管理系统等，提高配电网的供电可靠性和运行效率。智能化网络化集成化绿色化自动化技术的发展趋势01020304结合人工智能、大数据等技术，实现电力系统的自适应、自学习、自优化等功能。构建基于云计算、物联网等技术的电力系统网络平台，实现设备与系统之间的互联互通。推动电力系统各环节、各专业的集成与融合，形成全面覆盖、协同高效的自动化体系。发展清洁能源和可再生能源，降低电力系统对环境的影响，提高能源利用效率。03电力系统综合自动化的实现电力系统综合自动化是指通过先进的计算机技术、通信技术、控制技术等手段，对电力系统的发电、输电、配电、用电等各个环节进行监测、控制、保护、调度和管理的综合系统。概念实现电力系统的安全、稳定、经济、优质运行，提高电力系统的供电可靠性和电能质量，降低运行成本，提高劳动生产率和管理水平。目标综合自动化的概念与目标将电力系统划分为不同的层次和区域，每个层次和区域设置相应的自动化设备，实现分层分布式的自动化管理。分层分布式结构在电力系统的控制中心设置集中控制设备，对全系统的运行进行集中监测和控制。集中控制方式采用现场总线技术实现电力系统中各设备之间的信息交换和通信，提高系统的实时性和可靠性。现场总线技术综合自动化的实现方式采用高性能计算机进行数据处理、分析和控制，实现电力系统的实时监测和自动控制。计算机技术通信技术控制技术人工智能技术采用先进的通信技术，如光纤通信、无线通信等，实现电力系统中各设备之间的信息传输和交换。采用先进的控制技术，如智能控制、优化控制等，对电力系统的运行进行精确控制和管理。应用人工智能技术，如神经网络、模糊逻辑等，对电力系统的运行进行智能分析和决策。综合自动化的关键技术04电力系统综合自动化的应用03排放监控系统实时监测发电厂废气、废水等排放物的指标，确保环保达标。01自动检测与控制系统实现发电厂设备状态的实时监测与自动控制，提高设备运行效率。02燃料管理系统对燃料进行自动计量、混合、输送和燃烧控制，降低燃料成本。发电厂的自动化设备...
