扭王字块预制专项施工方案

扭王字块预制专项施工方案_第1页
1/16
扭王字块预制专项施工方案_第2页
2/16
扭王字块预制专项施工方案_第3页
3/16

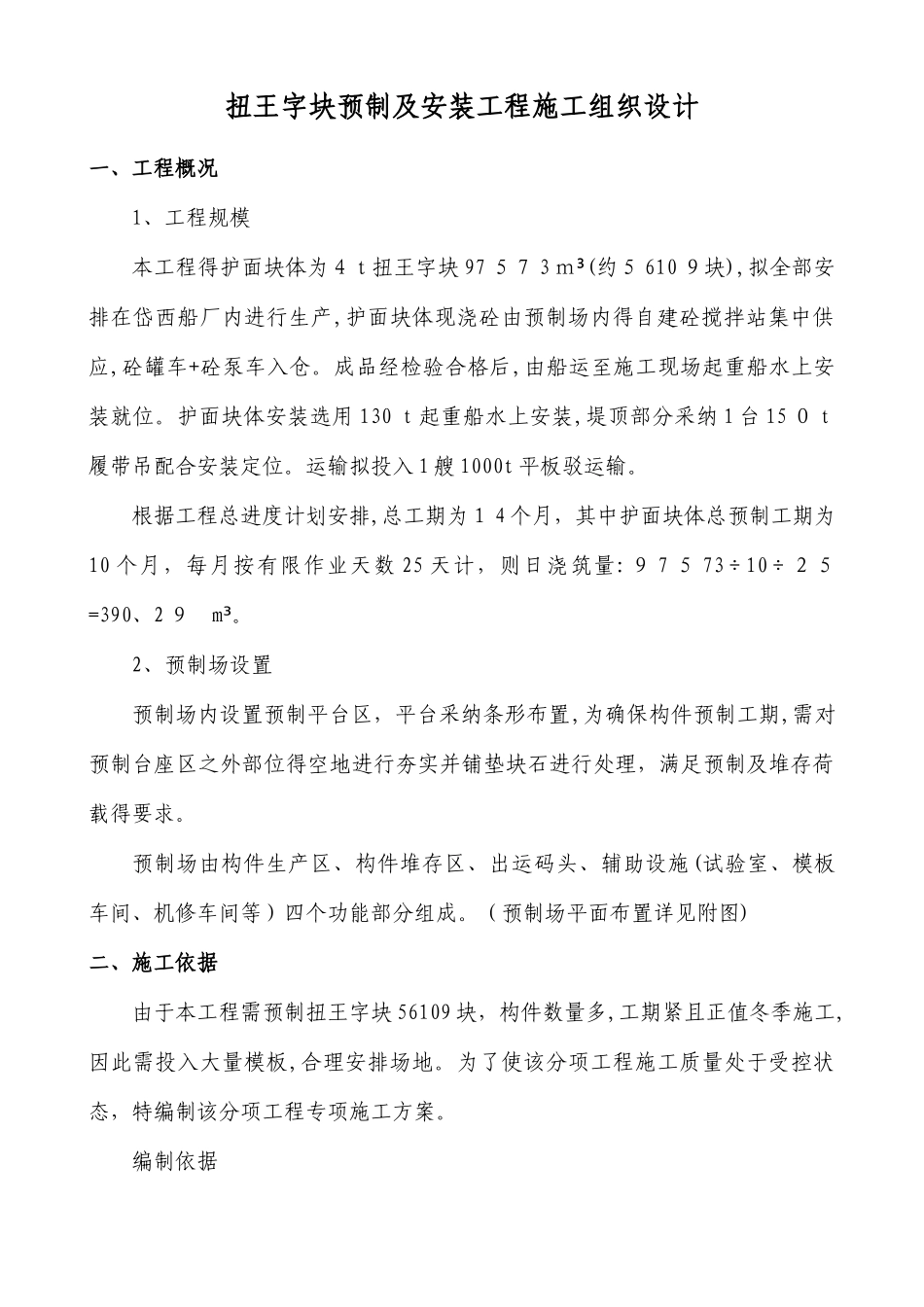

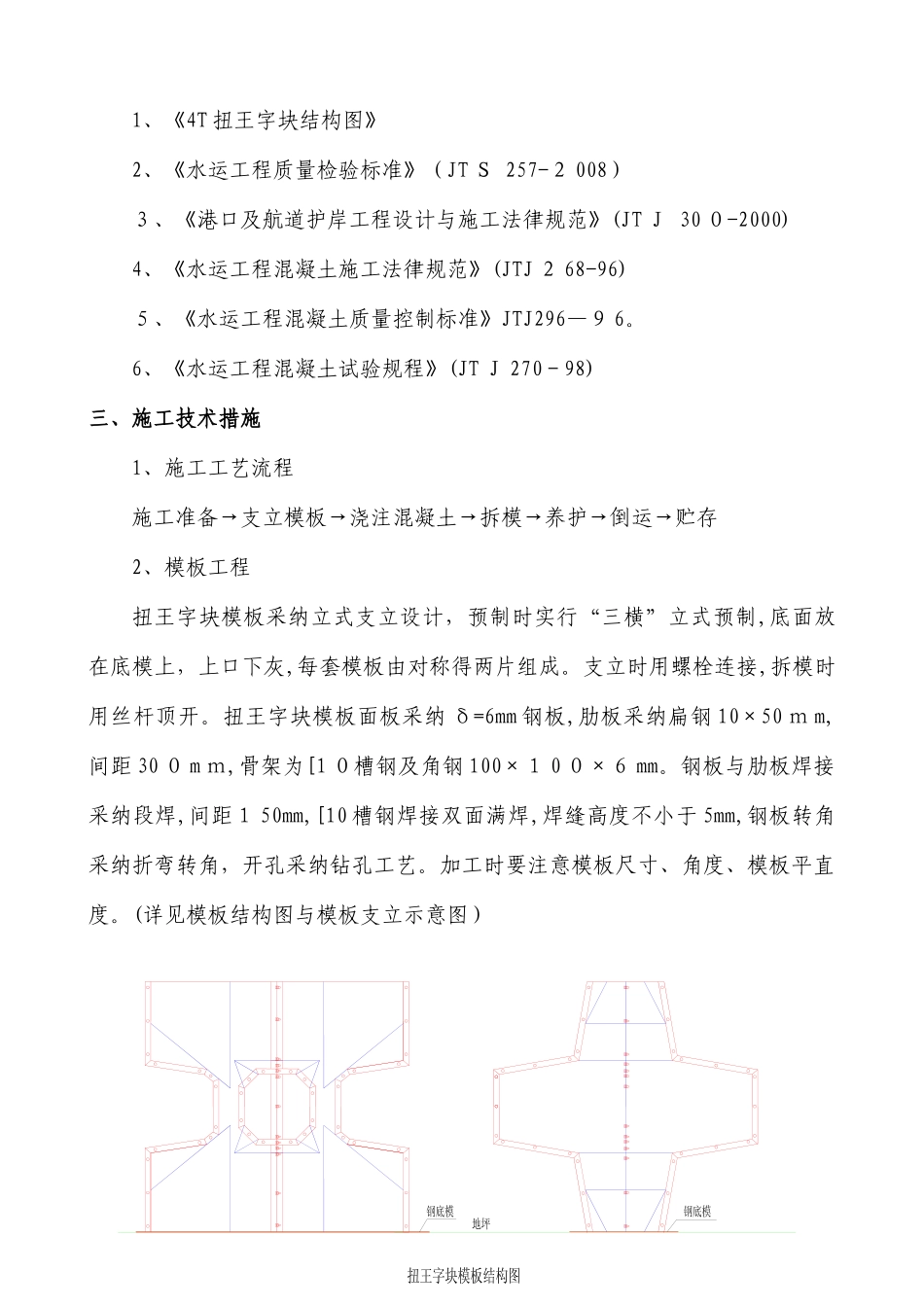

扭王字块预制及安装工程施工组织设计一、工程概况1、工程规模本工程得护面块体为4 t 扭王字块 97 57 3 m³(约5 610 9块),拟全部安排在岱西船厂内进行生产,护面块体现浇砼由预制场内得自建砼搅拌站集中供应,砼罐车+砼泵车入仓。成品经检验合格后,由船运至施工现场起重船水上安装就位。护面块体安装选用 130 t起重船水上安装,堤顶部分采纳 1 台 15 0t履带吊配合安装定位。运输拟投入 1 艘 1000t 平板驳运输。根据工程总进度计划安排,总工期为1 4 个月,其中护面块体总预制工期为10 个月,每月按有限作业天数 25 天计,则日浇筑量:9 7 5 73÷10÷25=390、2 9 m³。2、预制场设置预制场内设置预制平台区,平台采纳条形布置,为确保构件预制工期,需对预制台座区之外部位得空地进行夯实并铺垫块石进行处理,满足预制及堆存荷载得要求。预制场由构件生产区、构件堆存区、出运码头、辅助设施(试验室、模板车间、机修车间等)四个功能部分组成。(预制场平面布置详见附图)二、施工依据 由于本工程需预制扭王字块 56109 块,构件数量多,工期紧且正值冬季施工,因此需投入大量模板,合理安排场地。为了使该分项工程施工质量处于受控状态,特编制该分项工程专项施工方案。编制依据1、《4T 扭王字块结构图》2、《水运工程质量检验标准》(JT S 257-2 008)3、《港口及航道护岸工程设计与施工法律规范》(JT J 30 0-2000)4、《水运工程混凝土施工法律规范》(JTJ 2 68-96)5、《水运工程混凝土质量控制标准》JTJ296—9 6。6、《水运工程混凝土试验规程》(JT J 270-98)三、施工技术措施1、施工工艺流程施工准备→支立模板→浇注混凝土→拆模→养护→倒运→贮存2、模板工程扭王字块模板采纳立式支立设计,预制时实行“三横”立式预制,底面放在底模上,上口下灰,每套模板由对称得两片组成。支立时用螺栓连接,拆模时用丝杆顶开。扭王字块模板面板采纳 δ=6mm 钢板,肋板采纳扁钢 10×50 m m,间距 30 0 m m,骨架为[1 0槽钢及角钢 100×1 0 0×6 mm。钢板与肋板焊接采纳段焊,间距1 50mm,[10 槽钢焊接双面满焊,焊缝高度不小于 5mm,钢板转角采纳折弯转角,开孔采纳钻孔工艺。加工时要注意模板尺寸、角度、模板平直度。(详见模板结构图与模板支立示意图)扭王字块模板支立示意图模板套数由模板周转期、预制块体得日产量及块体规格类型决定。考虑到模板得正常周转次数及损耗补充,拟...
