抹灰工程裂缝防治的技术措施VIP专享

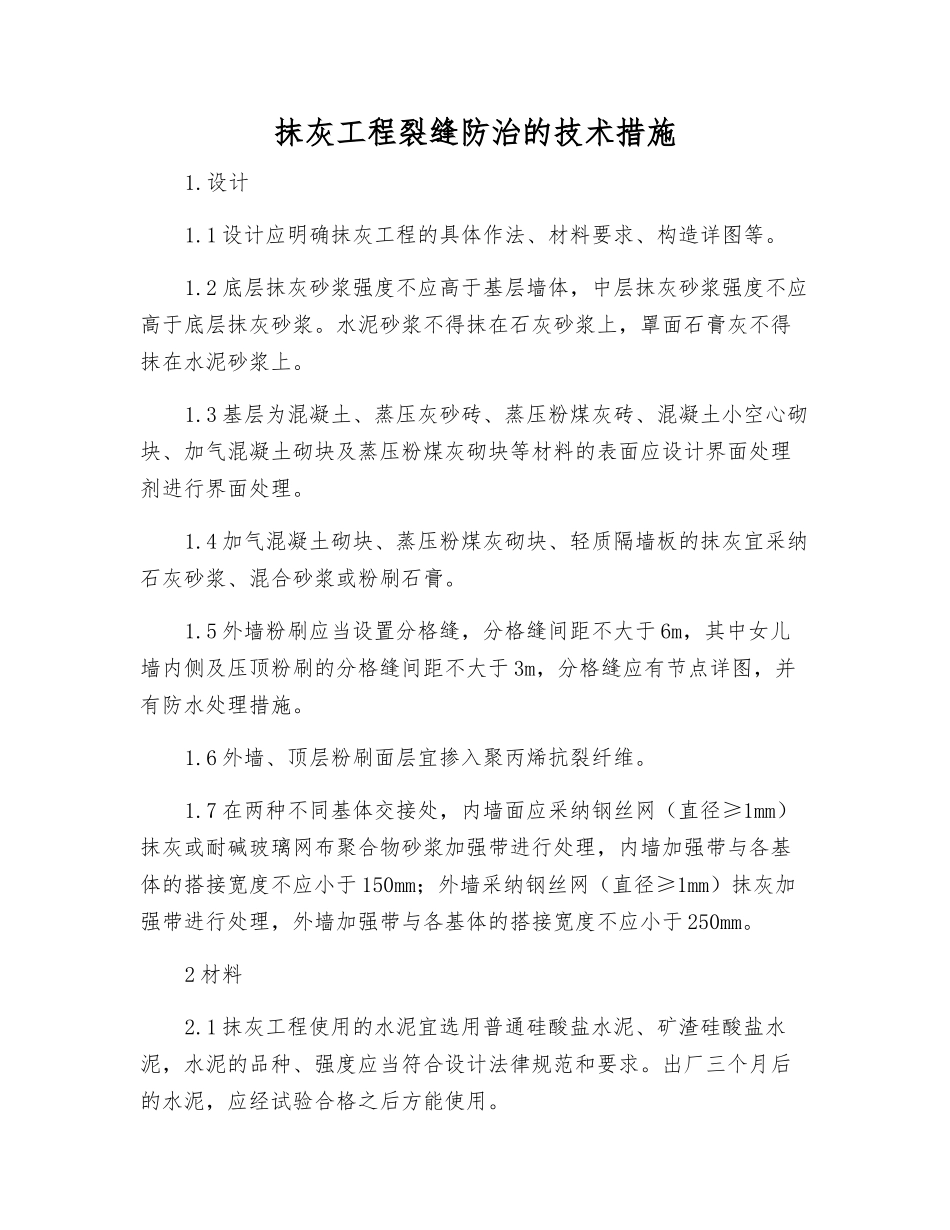

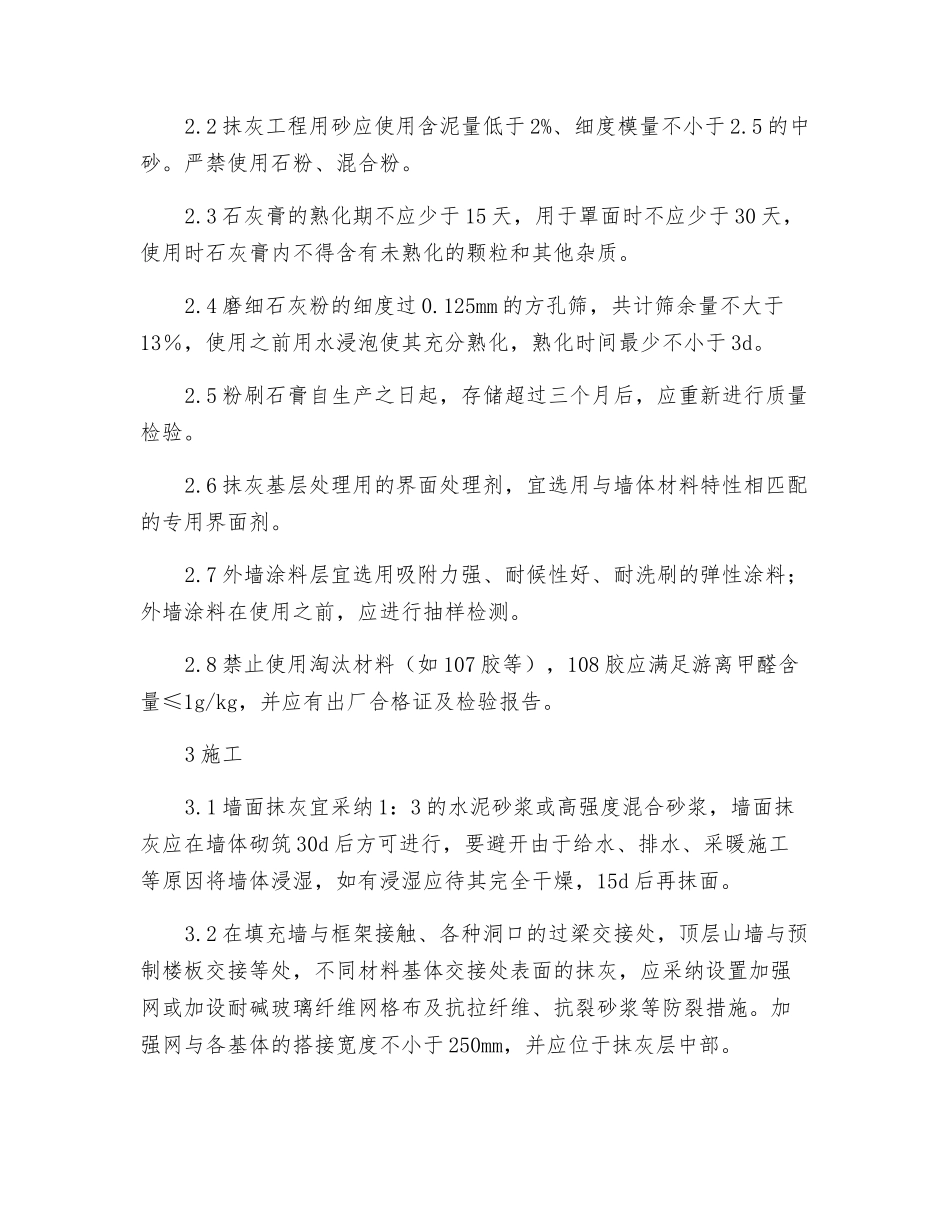

抹灰工程裂缝防治的技术措施1.设计1.1 设计应明确抹灰工程的具体作法、材料要求、构造详图等。1.2 底层抹灰砂浆强度不应高于基层墙体，中层抹灰砂浆强度不应高于底层抹灰砂浆。水泥砂浆不得抹在石灰砂浆上，罩面石膏灰不得抹在水泥砂浆上。1.3 基层为混凝土、蒸压灰砂砖、蒸压粉煤灰砖、混凝土小空心砌块、加气混凝土砌块及蒸压粉煤灰砌块等材料的表面应设计界面处理剂进行界面处理。1.4 加气混凝土砌块、蒸压粉煤灰砌块、轻质隔墙板的抹灰宜采纳石灰砂浆、混合砂浆或粉刷石膏。1.5 外墙粉刷应当设置分格缝，分格缝间距不大于 6m，其中女儿墙内侧及压顶粉刷的分格缝间距不大于 3m，分格缝应有节点详图，并有防水处理措施。1.6 外墙、顶层粉刷面层宜掺入聚丙烯抗裂纤维。1.7 在两种不同基体交接处，内墙面应采纳钢丝网（直径≥1mm）抹灰或耐碱玻璃网布聚合物砂浆加强带进行处理，内墙加强带与各基体的搭接宽度不应小于 150mm；外墙采纳钢丝网（直径≥1mm）抹灰加强带进行处理，外墙加强带与各基体的搭接宽度不应小于 250mm。2 材料2.1 抹灰工程使用的水泥宜选用普通硅酸盐水泥、矿渣硅酸盐水泥，水泥的品种、强度应当符合设计法律规范和要求。出厂三个月后的水泥，应经试验合格之后方能使用。2.2 抹灰工程用砂应使用含泥量低于 2%、细度模量不小于 2.5 的中砂。严禁使用石粉、混合粉。2.3 石灰膏的熟化期不应少于 15 天，用于罩面时不应少于 30 天，使用时石灰膏内不得含有未熟化的颗粒和其他杂质。2.4 磨细石灰粉的细度过 0.125mm 的方孔筛，共计筛余量不大于13％，使用之前用水浸泡使其充分熟化，熟化时间最少不小于 3d。2.5 粉刷石膏自生产之日起，存储超过三个月后，应重新进行质量检验。2.6 抹灰基层处理用的界面处理剂，宜选用与墙体材料特性相匹配的专用界面剂。2.7 外墙涂料层宜选用吸附力强、耐候性好、耐洗刷的弹性涂料；外墙涂料在使用之前，应进行抽样检测。2.8 禁止使用淘汰材料（如 107 胶等），108 胶应满足游离甲醛含量≤1g/kg，并应有出厂合格证及检验报告。3 施工3.1 墙面抹灰宜采纳 1：3 的水泥砂浆或高强度混合砂浆，墙面抹灰应在墙体砌筑 30d 后方可进行，要避开由于给水、排水、采暖施工等原因将墙体浸湿，如有浸湿应待其完全干燥，15d 后再抹面。 3.2 在填充墙与框架接触、各种洞口的过梁交接处，顶层山墙与预制楼板交接等处，不同材料基体交接处表面的抹灰，应采纳设置加强网或...
