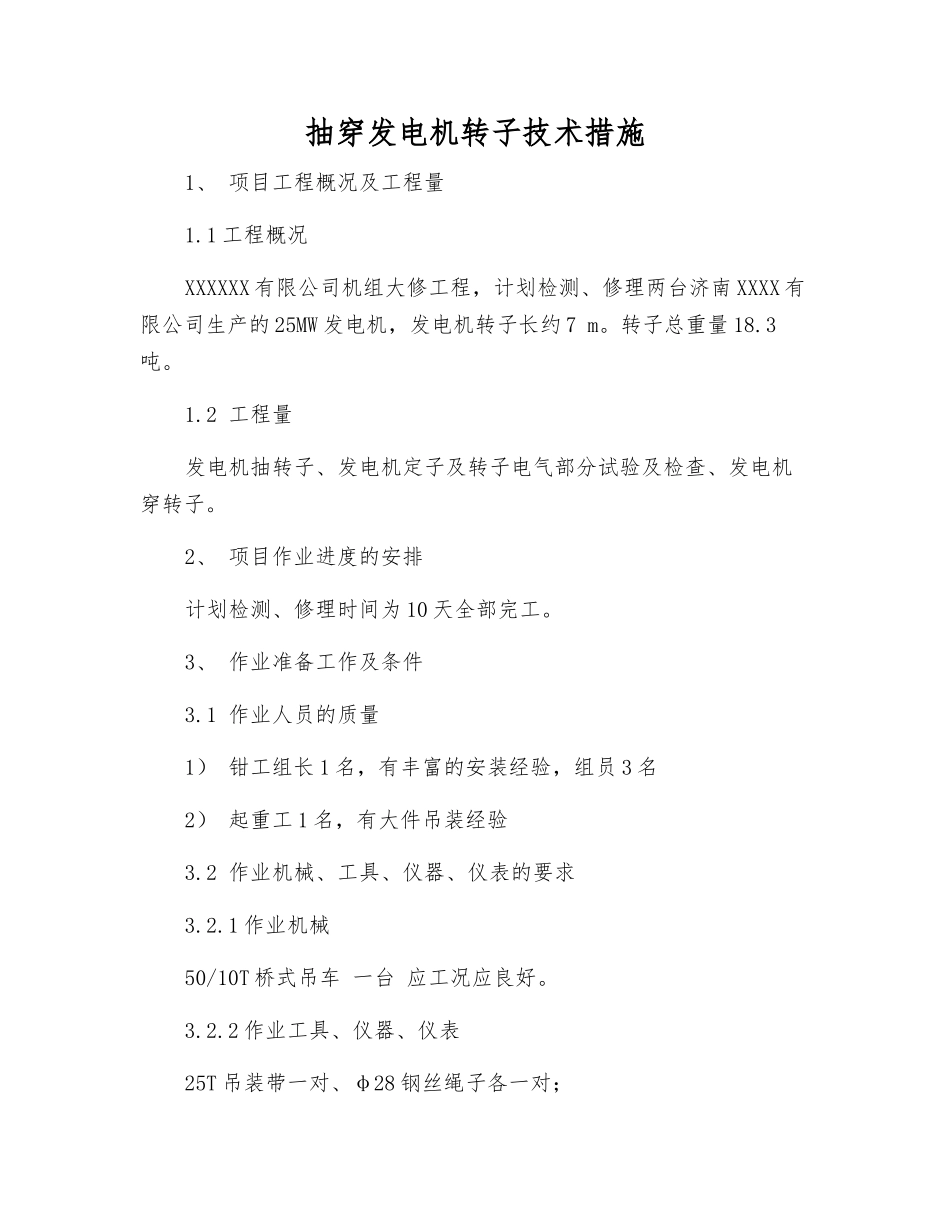

抽穿发电机转子技术措施

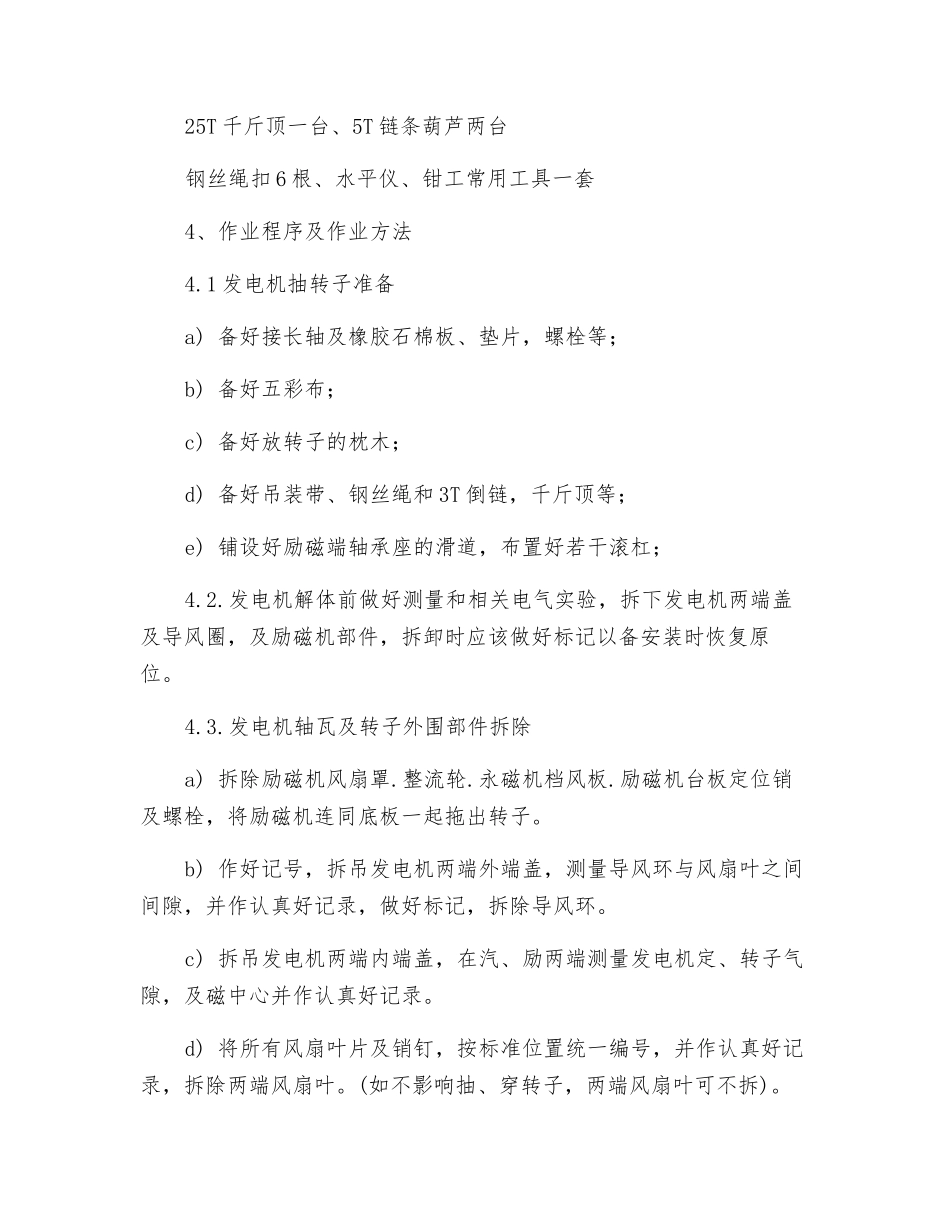

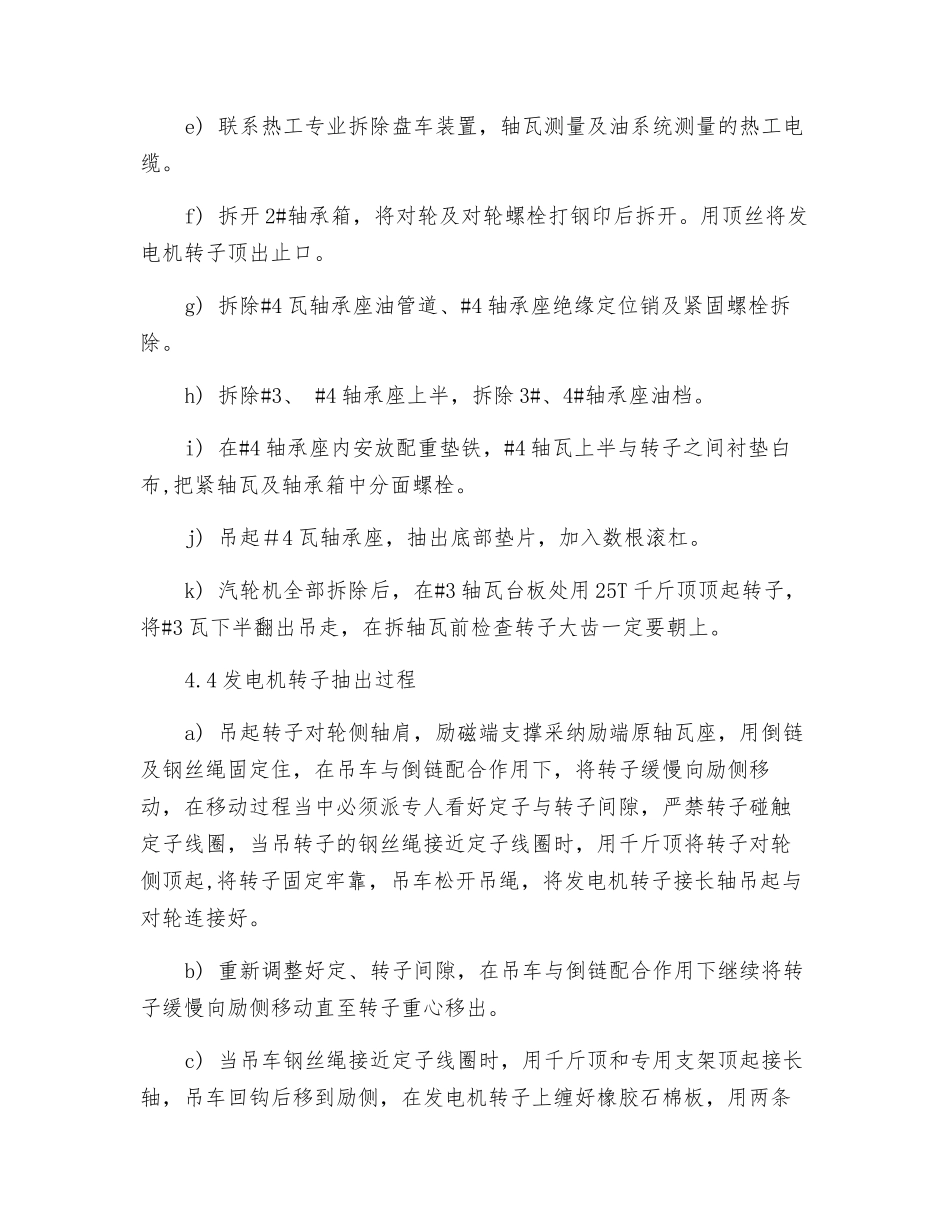

抽穿发电机转子技术措施1、 项目工程概况及工程量1.1 工程概况XXXXXX 有限公司机组大修工程，计划检测、修理两台济南 XXXX 有限公司生产的 25MW 发电机，发电机转子长约 7 m。转子总重量 18.3吨。1.2 工程量发电机抽转子、发电机定子及转子电气部分试验及检查、发电机穿转子。2、 项目作业进度的安排计划检测、修理时间为 10 天全部完工。3、 作业准备工作及条件3.1 作业人员的质量1） 钳工组长 1 名，有丰富的安装经验，组员 3 名2） 起重工 1 名，有大件吊装经验3.2 作业机械、工具、仪器、仪表的要求3.2.1 作业机械50/10T 桥式吊车 一台 应工况应良好。3.2.2 作业工具、仪器、仪表25T 吊装带一对、φ28 钢丝绳子各一对；25T 千斤顶一台、5T 链条葫芦两台钢丝绳扣 6 根、水平仪、钳工常用工具一套4、作业程序及作业方法4.1 发电机抽转子准备a) 备好接长轴及橡胶石棉板、垫片，螺栓等；b) 备好五彩布；c) 备好放转子的枕木；d) 备好吊装带、钢丝绳和 3T 倒链，千斤顶等；e) 铺设好励磁端轴承座的滑道，布置好若干滚杠；4.2.发电机解体前做好测量和相关电气实验，拆下发电机两端盖及导风圈，及励磁机部件，拆卸时应该做好标记以备安装时恢复原位。4.3.发电机轴瓦及转子外围部件拆除a) 拆除励磁机风扇罩.整流轮.永磁机档风板.励磁机台板定位销及螺栓，将励磁机连同底板一起拖出转子。b) 作好记号，拆吊发电机两端外端盖，测量导风环与风扇叶之间间隙，并作认真好记录，做好标记，拆除导风环。c) 拆吊发电机两端内端盖，在汽、励两端测量发电机定、转子气隙，及磁中心并作认真好记录。d) 将所有风扇叶片及销钉，按标准位置统一编号，并作认真好记录，拆除两端风扇叶。(如不影响抽、穿转子，两端风扇叶可不拆)。e) 联系热工专业拆除盘车装置，轴瓦测量及油系统测量的热工电缆。f) 拆开 2#轴承箱，将对轮及对轮螺栓打钢印后拆开。用顶丝将发电机转子顶出止口。g) 拆除#4 瓦轴承座油管道、#4 轴承座绝缘定位销及紧固螺栓拆除。h) 拆除#3、 #4 轴承座上半，拆除 3#、4#轴承座油档。i) 在#4 轴承座内安放配重垫铁，#4 轴瓦上半与转子之间衬垫白布,把紧轴瓦及轴承箱中分面螺栓。j) 吊起＃4 瓦轴承座，抽出底部垫片，加入数根滚杠。k) 汽轮机全部拆除后，在#3 轴瓦台板处用 25T 千斤顶顶起转子，将#3 瓦下半翻出吊走，在拆轴瓦前检查转子大齿一定要朝上。4.4 发电机转子抽出过程a) ...
