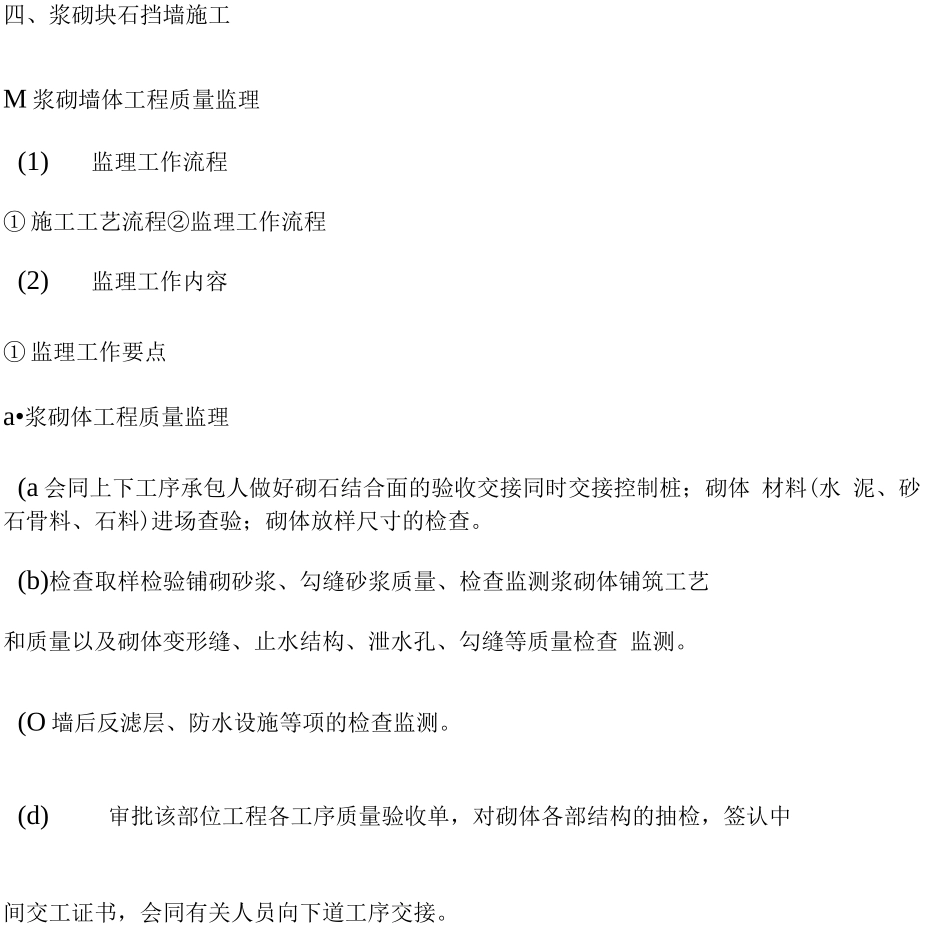

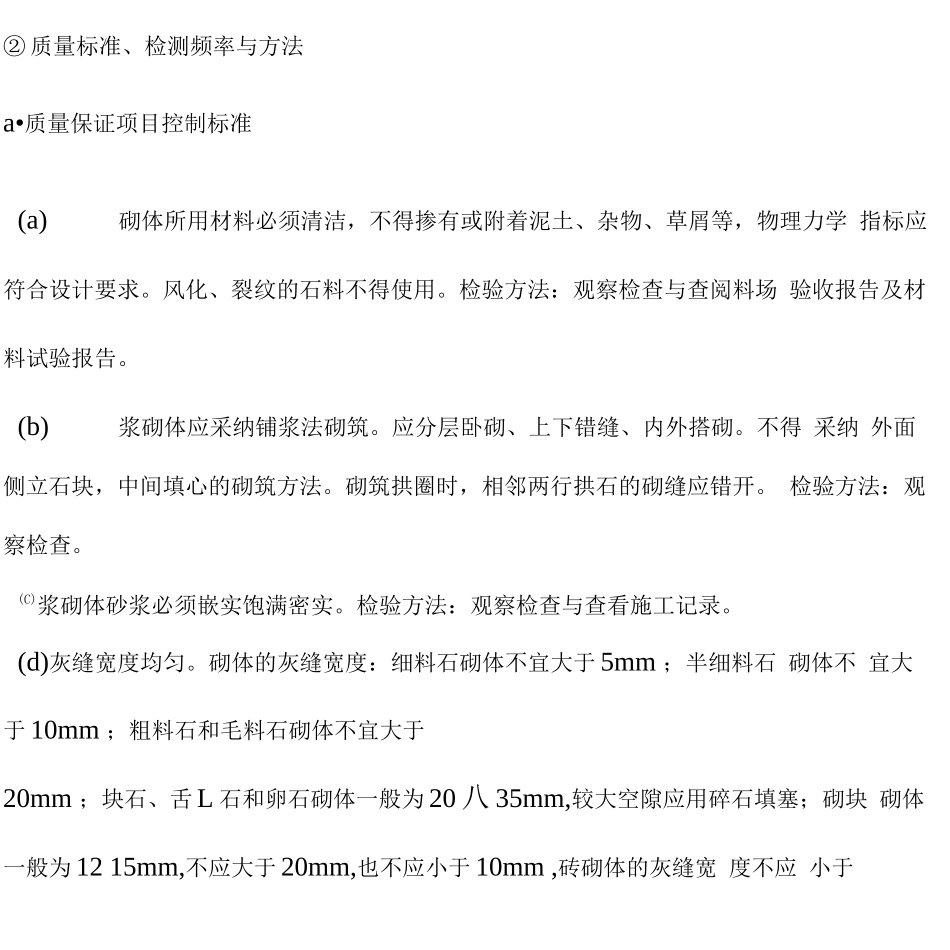

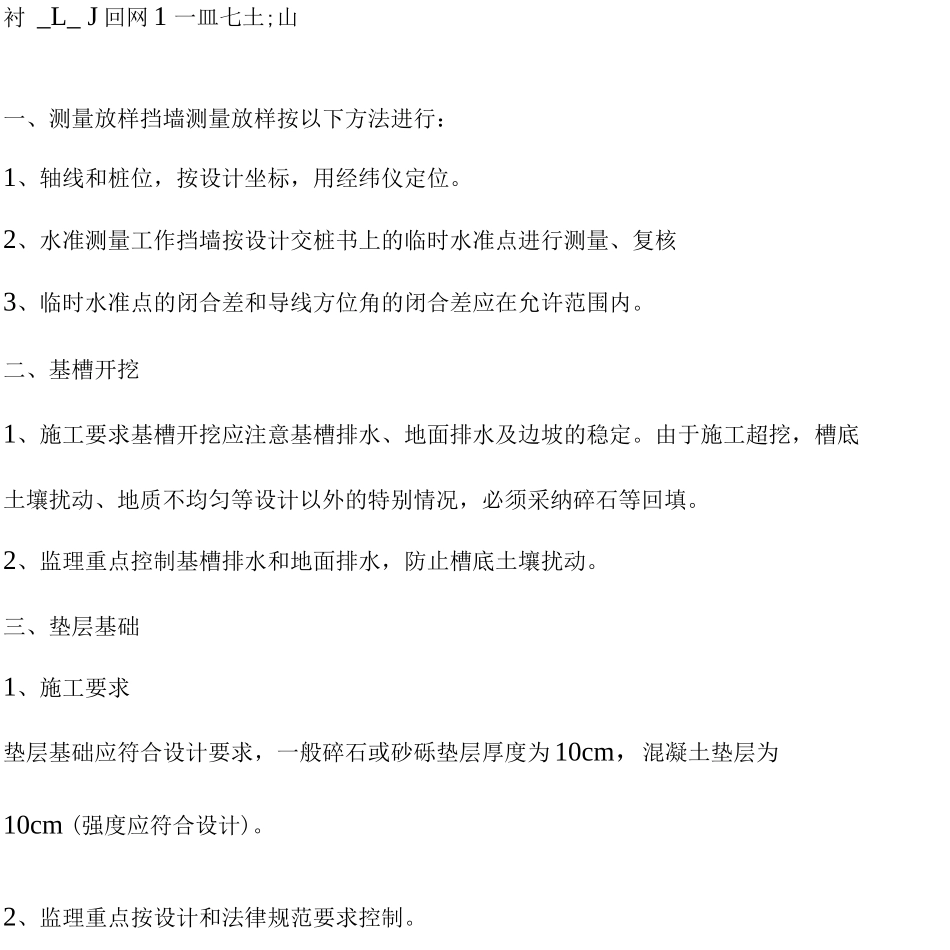

衬 _L_ J 回网 1 一皿七土;山一、测量放样挡墙测量放样按以下方法进行：1、轴线和桩位，按设计坐标，用经纬仪定位。2、水准测量工作挡墙按设计交桩书上的临时水准点进行测量、复核3、临时水准点的闭合差和导线方位角的闭合差应在允许范围内。二、基槽开挖1、施工要求基槽开挖应注意基槽排水、地面排水及边坡的稳定。由于施工超挖，槽底土壤扰动、地质不均匀等设计以外的特别情况，必须采纳碎石等回填。2、监理重点控制基槽排水和地面排水，防止槽底土壤扰动。三、垫层基础1、施工要求垫层基础应符合设计要求，一般碎石或砂砾垫层厚度为 10cm，混凝土垫层为10cm (强度应符合设计)。2、监理重点按设计和法律规范要求控制。四、浆砌块石挡墙施工M 浆砌墙体工程质量监理(1)监理工作流程① 施工工艺流程②监理工作流程(2)监理工作内容① 监理工作要点a•浆砌体工程质量监理(a 会同上下工序承包人做好砌石结合面的验收交接同时交接控制桩；砌体 材料(水 泥、砂石骨料、石料)进场查验；砌体放样尺寸的检查。(b)检查取样检验铺砌砂浆、勾缝砂浆质量、检查监测浆砌体铺筑工艺和质量以及砌体变形缝、止水结构、泄水孔、勾缝等质量检查 监测。(O 墙后反滤层、防水设施等项的检查监测。(d)审批该部位工程各工序质量验收单，对砌体各部结构的抽检，签认中间交工证书，会同有关人员向下道工序交接。② 质量标准、检测频率与方法a•质量保证项目控制标准(a)砌体所用材料必须清洁，不得掺有或附着泥土、杂物、草屑等，物理力学 指标应符合设计要求。风化、裂纹的石料不得使用。检验方法：观察检查与查阅料场 验收报告及材料试验报告。(b)浆砌体应采纳铺浆法砌筑。应分层卧砌、上下错缝、内外搭砌。不得 采纳 外面侧立石块，中间填心的砌筑方法。砌筑拱圈时，相邻两行拱石的砌缝应错开。 检验方法：观察检查。(C)浆砌体砂浆必须嵌实饱满密实。检验方法：观察检查与查看施工记录。(d)灰缝宽度均匀。砌体的灰缝宽度：细料石砌体不宜大于 5mm ；半细料石 砌体不 宜大于 10mm ；粗料石和毛料石砌体不宜大于20mm ；块石、舌 L 石和卵石砌体一般为 20 八 35mm,较大空隙应用碎石填塞；砌块 砌体一般为 12 15mm,不应大于 20mm,也不应小于 10mm ,砖砌体的灰缝宽 度不应 小于8mm，也不应大于 12mm。检验方法：观察检查、用尺量、查看施工记录。(e)砌体的预埋件、泄水孔、反滤层、防水设施等必须符合设计或法律规范的要 求。检验方...
