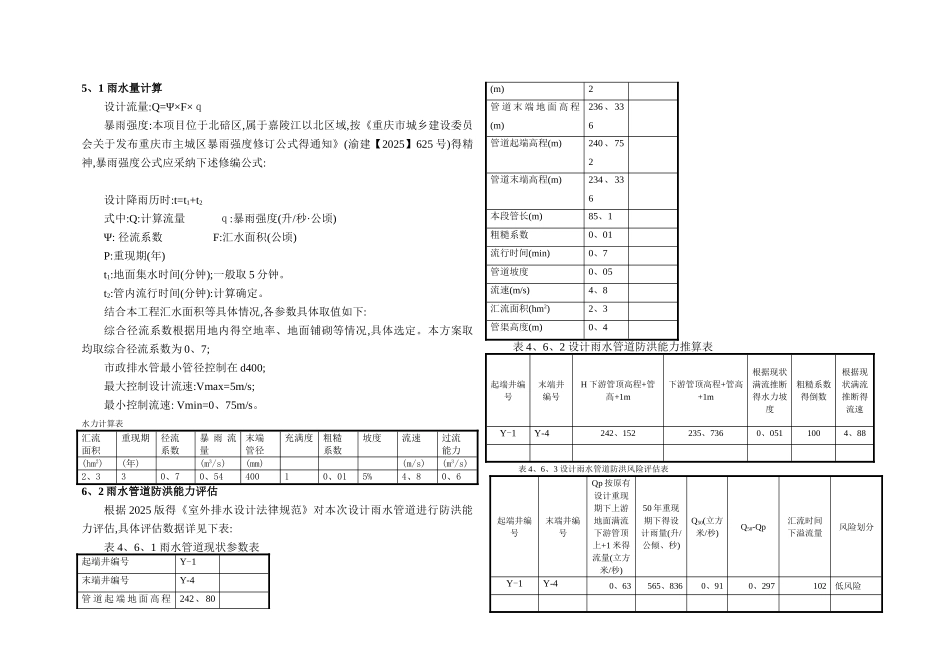

西南大学内部道路工程雨水排水工程竣工图说明一、竣工依据及遵循得法律规范与设计原则:1、建设方提供得该工程 1:500 现状地形图及综合管线物探资料 2、《西南大学内部道路施工图设计文件》 (重庆市市政设计讨论院)3《西南大学内部道路工程管网综合规划》 (重庆市规划设计讨论院) 4、场踏勘得实际情况5、家相关法律规范与标准《室外排水设计法律规范》(GB50014-2025)(2025 版)《室外给水设计法律规范》(GB50013-2025)《给水排水工程构筑物结构设计法律规范》(GB50069-2025)《给水排水工程管道结构设计法律规范》(GB50332-2025)《城市工程管线综合规划法律规范》(GB50289-98)《给水排水管道工程施工及验收法律规范》(GB50268-2025)《给水排水工程构筑物工程施工及验收法律规范》(GB50141-2025)《埋地聚乙烯排水管管道工程技术规程》(CECS164-2025)《重庆市市政公用工程初步设计文件编制技术规定》。6、工程得竣工原则就是:1)执行国家关于环境得保护政策,符合国家得有关法规、法律规范及标准;2)以城市总体规划与片区控制性详细规划及现状管线为指导,在道路设计得基础上,对该项目得排水进行系统得工程设计,为规划区内人口与经济增长提供安全得水环境。3)排水管网设计应满足地区经济与社会长远进展得需要,同时注意远期进展与分期实施相结合得原则。排水管道均按远期设计,并能适应片区建设需要,考虑分期实施得可能性。4)新建排水管网充分考虑区域排水现状及地块建设得情况,结合地块建设规划,在排水管道断面、平面布置、高程布置上适应功能得需要与接入得可能性、便利性。5)排水管网设计注意技术性与经济性相结合。尊重事实,在满足设计标准得前提下,尽量考虑利用现有管网体系与排水设施,并将其整合以发挥功能。6)施工选材在不断总结科研与工程实践得基础上,既考虑技术进展得趋势,积极推动新技术、新工艺、新材料得应用,同时又兼顾经济投入得合理性。不得使用淘汰产品及与国家产业政策不符得材料与产品。7)排水管道得平面、高程布置充分考虑各种城市管线得敷设走廊,在考虑经济性得同时预留足够得空间,为管线综合提供条件。二、工程概述:本项目位于重庆市北碚区西南大学农林区校园内,道路起点位于西南大学 3 号门入口,连通现状天生路,道路向西北方向延伸与在建体育场后车行道出口相接,主路全长 133、29m,设计车速 20km/h,路幅宽度为 20m,车行道宽 12m,双侧人行道宽4m。由于路幅宽度限制,本次综合管网横断面设计中各种管线均根据单侧敷设考虑。...
