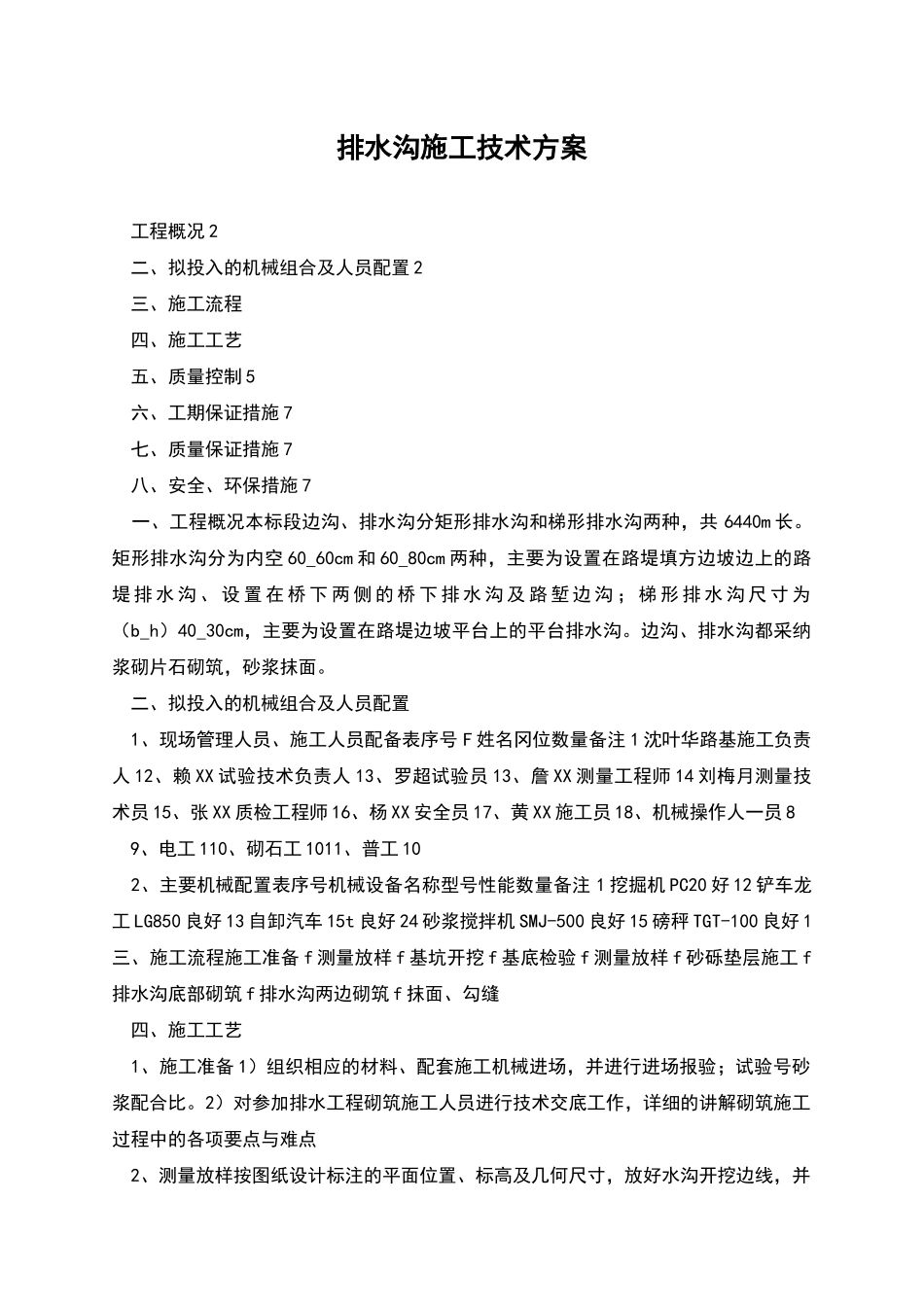

排水沟施工技术方案 工程概况 2 二、拟投入的机械组合及人员配置 2 三、施工流程 四、施工工艺 五、质量控制 5 六、工期保证措施 7 七、质量保证措施 7 八、安全、环保措施 7 一、工程概况本标段边沟、排水沟分矩形排水沟和梯形排水沟两种，共 6440m 长。矩形排水沟分为内空 60_60cm 和 60_80cm 两种，主要为设置在路堤填方边坡边上的路堤 排 水 沟 、 设 置 在 桥 下 两 侧 的 桥 下 排 水 沟 及 路 堑 边 沟 ； 梯 形 排 水 沟 尺 寸 为（b_h）40_30cm，主要为设置在路堤边坡平台上的平台排水沟。边沟、排水沟都采纳浆砌片石砌筑，砂浆抹面。 二、拟投入的机械组合及人员配置 1、现场管理人员、施工人员配备表序号 F 姓名冈位数量备注 1 沈叶华路基施工负责人 12、赖 XX 试验技术负责人 13、罗超试验员 13、詹 XX 测量工程师 14 刘梅月测量技术员 15、张 XX 质检工程师 16、杨 XX 安全员 17、黄 XX 施工员 18、机械操作人一员 8 9、电工 110、砌石工 1011、普工 10 2、主要机械配置表序号机械设备名称型号性能数量备注 1 挖掘机 PC20 好 12 铲车龙工 LG850 良好 13 自卸汽车 15t 良好 24 砂浆搅拌机 SMJ-500 良好 15 磅秤 TGT-100 良好 1三、施工流程施工准备 f 测量放样 f 基坑开挖 f 基底检验 f 测量放样 f 砂砾垫层施工 f排水沟底部砌筑 f 排水沟两边砌筑 f 抹面、勾缝 四、施工工艺 1、施工准备 1）组织相应的材料、配套施工机械进场，并进行进场报验；试验号砂浆配合比。2）对参加排水工程砌筑施工人员进行技术交底工作，详细的讲解砌筑施工过程中的各项要点与难点 2、测量放样按图纸设计标注的平面位置、标高及几何尺寸，放好水沟开挖边线，并用熟石灰粉在地上画出。进行施工放样，并与现场实际情况进行核对，如有不符，立即上报监理工程师，按工程师的指示办理。 3、沟槽开挖及检验用小斗挖掘机开挖初步成型，人工进行挂线修整，开挖过程中，严格控制边沟、排水沟的沟槽尺寸，沟槽应成下小上大的等边梯形形状。现场控制开挖深度，符合地形坡度，达到流水畅通，几何尺寸符合设计需求。沟槽开挖至设计尺寸后，经监理工程师检查，其平面位置尺寸大小、地质情况均符合设计要求后，即可进行下一道工序。 4、砌筑施工、采纳坐浆法分段砌筑，砂浆饱满，砂浆经拌灰机拌合后，人工挑运至浆砌片石工作面。、片石抗...
