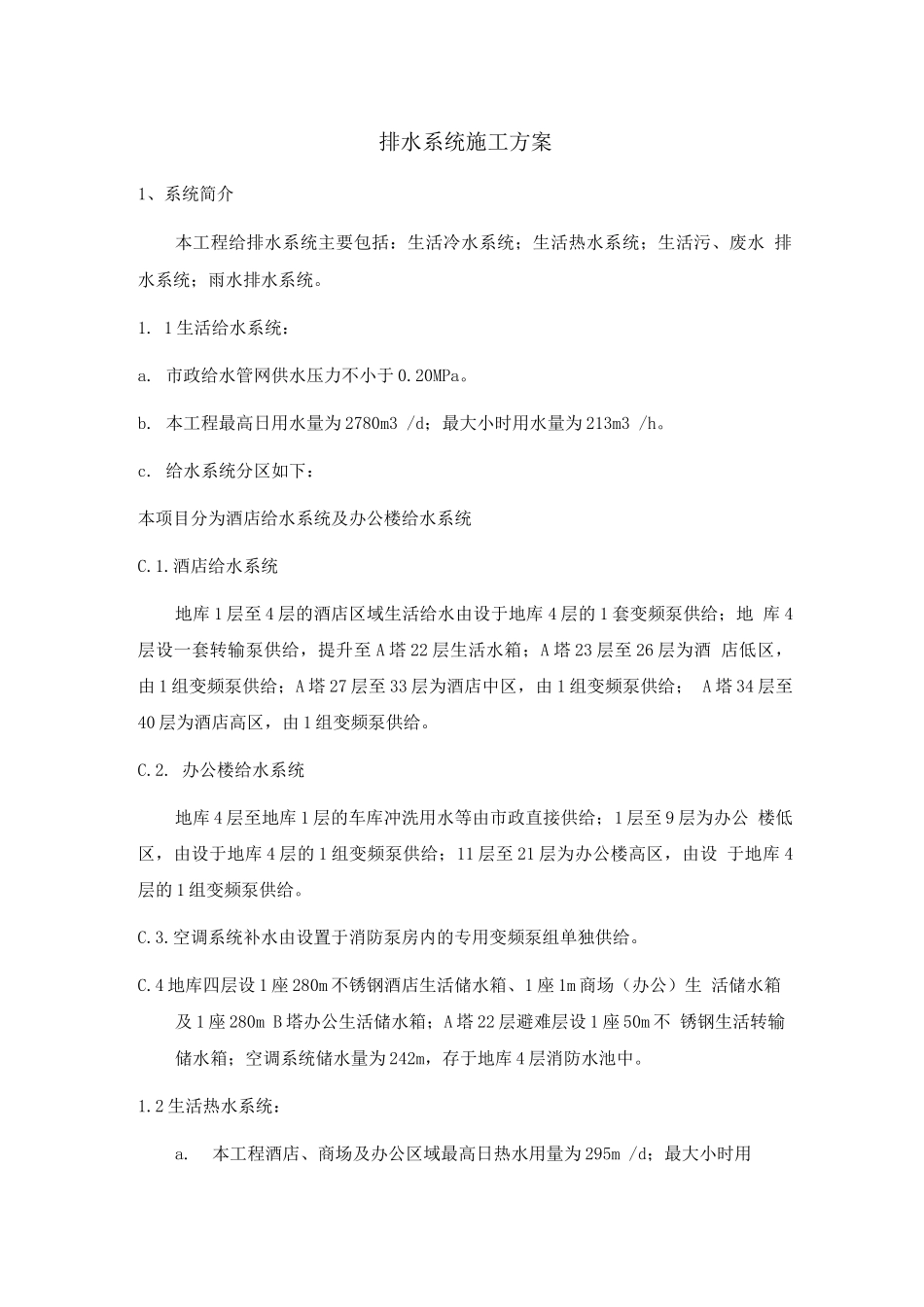

排水系统施工方案1、系统简介本工程给排水系统主要包括：生活冷水系统；生活热水系统；生活污、废水 排水系统；雨水排水系统。1. 1 生活给水系统：a. 市政给水管网供水压力不小于 0.20MPa。b. 本工程最高日用水量为 2780m3 /d；最大小时用水量为 213m3 /h。c. 给水系统分区如下：本项目分为酒店给水系统及办公楼给水系统C.1.酒店给水系统地库 1 层至 4 层的酒店区域生活给水由设于地库 4 层的 1 套变频泵供给；地 库 4层设一套转输泵供给，提升至 A 塔 22 层生活水箱；A 塔 23 层至 26 层为酒 店低区，由 1 组变频泵供给；A 塔 27 层至 33 层为酒店中区，由 1 组变频泵供给； A 塔 34 层至40 层为酒店高区，由 1 组变频泵供给。C.2. 办公楼给水系统地库 4 层至地库 1 层的车库冲洗用水等由市政直接供给；1 层至 9 层为办公 楼低区，由设于地库 4 层的 1 组变频泵供给；11 层至 21 层为办公楼高区，由设 于地库 4层的 1 组变频泵供给。C.3.空调系统补水由设置于消防泵房内的专用变频泵组单独供给。C.4 地库四层设 1 座 280m 不锈钢酒店生活储水箱、1 座 1m 商场（办公）生 活储水箱及 1 座 280m B 塔办公生活储水箱；A 塔 22 层避难层设 1 座 50m 不 锈钢生活转输储水箱；空调系统储水量为 242m，存于地库 4 层消防水池中。1.2 生活热水系统：a.本工程酒店、商场及办公区域最高日热水用量为 295m /d；最大小时用水量为 55m /h。设计小时耗热量为 2561kw。b. 热源由本工程热水锅炉提供 85° C 高温热水作热媒。c. 酒店客房及后勤、商场及办公区域设置热水系统，水源来自同区冷水系 统，各区设半容积式换热器；除洗衣房热水设计水温为 74° C 外，其余 部位热水设计水温均为 60° C。d. 热水系统采纳全日制机械循环，各区域均设有两台热水循环泵，互为备 用；热水循环泵的启、闭由设在热水循环泵之前的热水回水管上的电接 点温度计自动控制：洗衣房系统启泵温度为 64° C，停泵温度为 69° C； 其余系统启泵温度为 50° C，停泵温度为 55° C；1. 3 生活污、废水系统：a. 本工程污、废水采纳分流设计。室内士 0.以上污废水重力自流排入室 外污废水检查井，地下室污废水采纳潜水排污泵提升至室外污废水检查 井。b. 生活污水经化粪池处理后、厨房含油污水经隔油池处理后与生活废水合 流排入市政污水井。c. 酒店客...
