接地与防雷安全技术

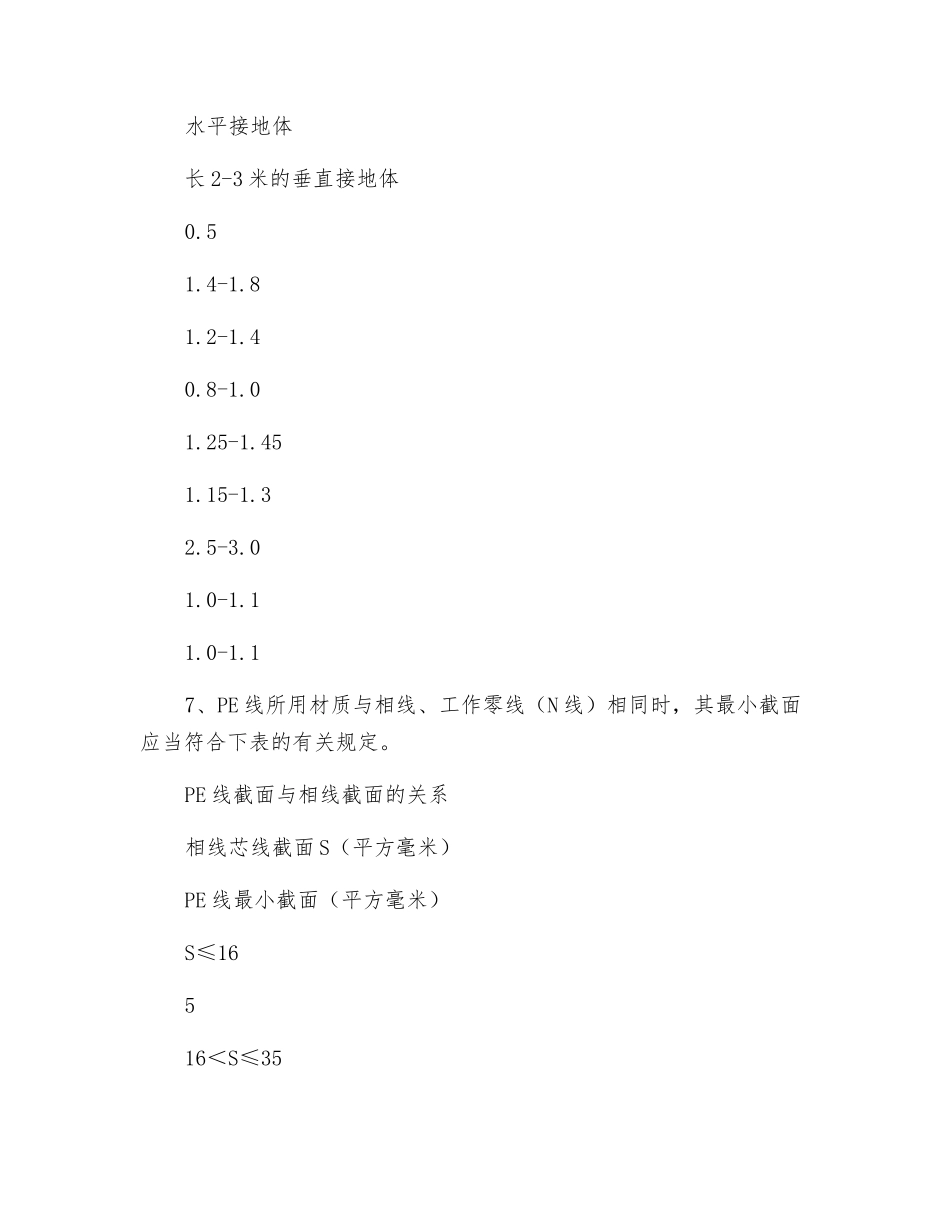

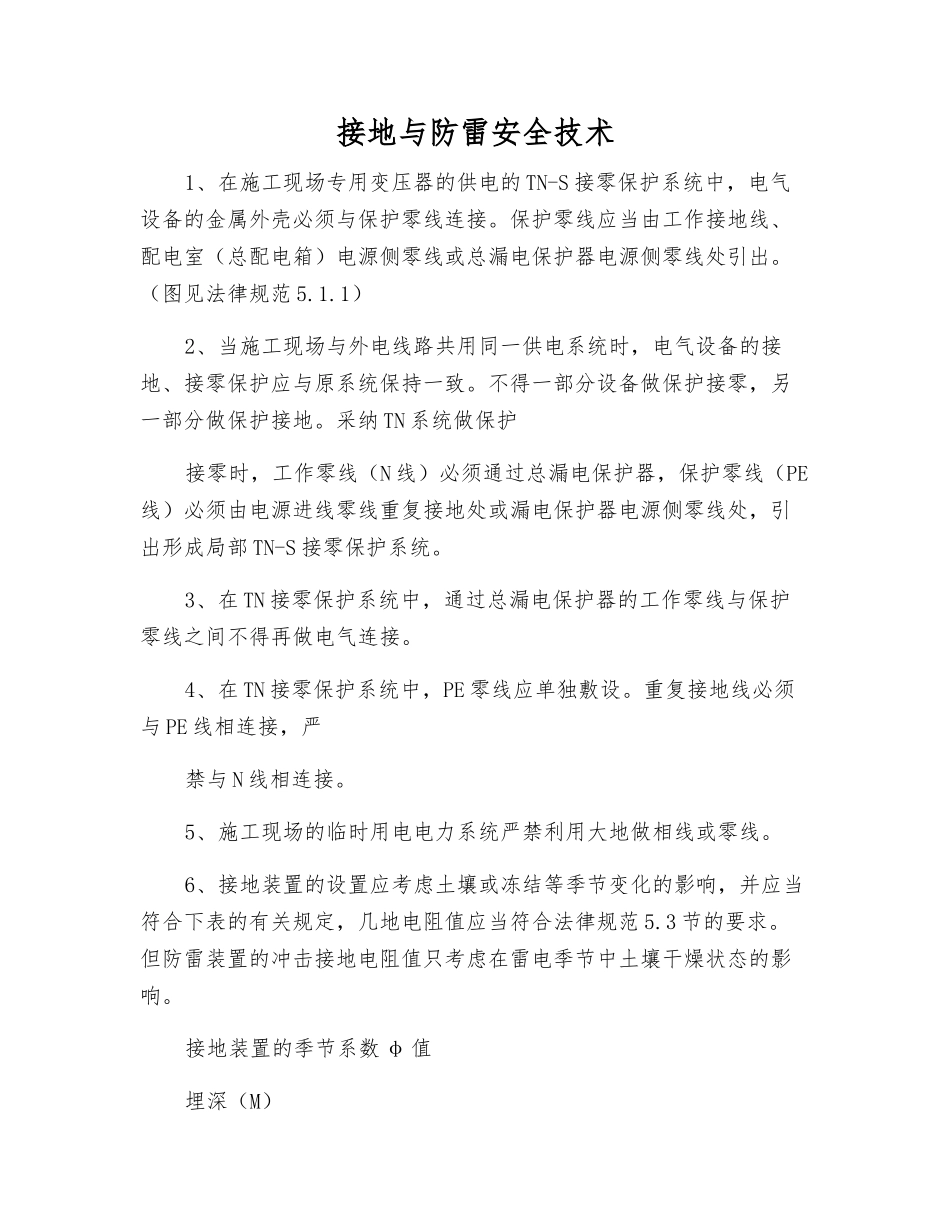

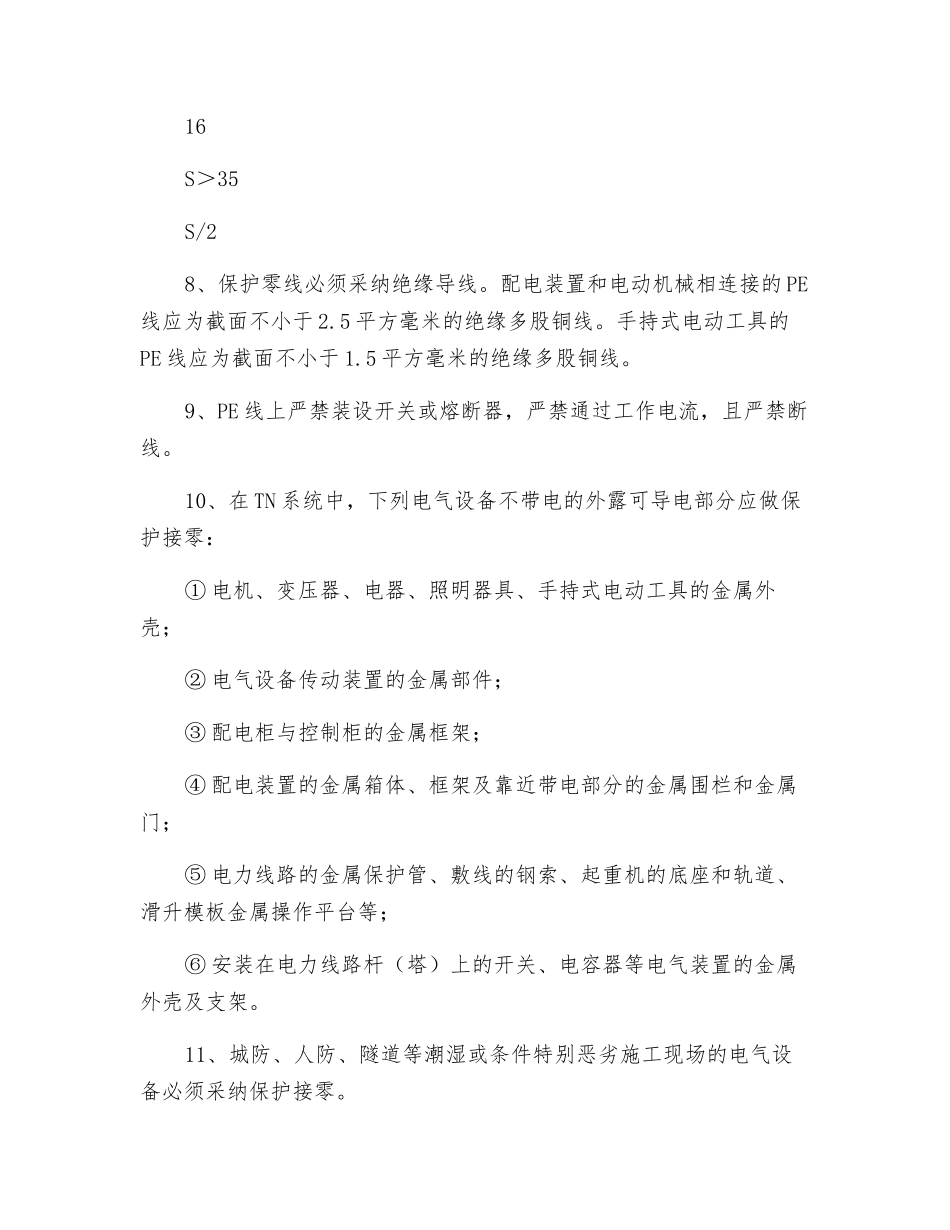

接地与防雷安全技术1、在施工现场专用变压器的供电的 TN-S 接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应当由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。（图见法律规范 5.1.1）2、当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分做保护接地。采纳 TN 系统做保护接零时，工作零线（N 线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或漏电保护器电源侧零线处，引出形成局部 TN-S 接零保护系统。3、在 TN 接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。4、在 TN 接零保护系统中，PE 零线应单独敷设。重复接地线必须与 PE 线相连接，严禁与 N 线相连接。5、施工现场的临时用电电力系统严禁利用大地做相线或零线。6、接地装置的设置应考虑土壤或冻结等季节变化的影响，并应当符合下表的有关规定，几地电阻值应当符合法律规范 5.3 节的要求。但防雷装置的冲击接地电阻值只考虑在雷电季节中土壤干燥状态的影响。接地装置的季节系数 φ 值埋深（M）水平接地体长 2-3 米的垂直接地体0.51.4-1.81.2-1.40.8-1.01.25-1.451.15-1.32.5-3.01.0-1.11.0-1.17、PE 线所用材质与相线、工作零线（N 线）相同时，其最小截面应当符合下表的有关规定。PE 线截面与相线截面的关系相线芯线截面 S（平方毫米）PE 线最小截面（平方毫米）S≤16516＜S≤3516S＞35S/28、保护零线必须采纳绝缘导线。配电装置和电动机械相连接的 PE线应为截面不小于 2.5 平方毫米的绝缘多股铜线。手持式电动工具的PE 线应为截面不小于 1.5 平方毫米的绝缘多股铜线。9、PE 线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。10、在 TN 系统中，下列电气设备不带电的外露可导电部分应做保护接零：① 电机、变压器、电器、照明器具、手持式电动工具的金属外壳；② 电气设备传动装置的金属部件；③ 配电柜与控制柜的金属框架；④ 配电装置的金属箱体、框架及靠近带电部分的金属围栏和金属门；⑤ 电力线路的金属保护管、敷线的钢索、起重机的底座和轨道、滑升模板金属操作平台等；⑥ 安装在电力线路杆（塔）上的开关、电容器等电气装置的金属外壳及支架。11、城防、人防、隧道等潮湿或条件特别恶劣施工现场的电气设备必须采纳保护接零。12、TN 系统中...
