接地与防雷安全技术交底

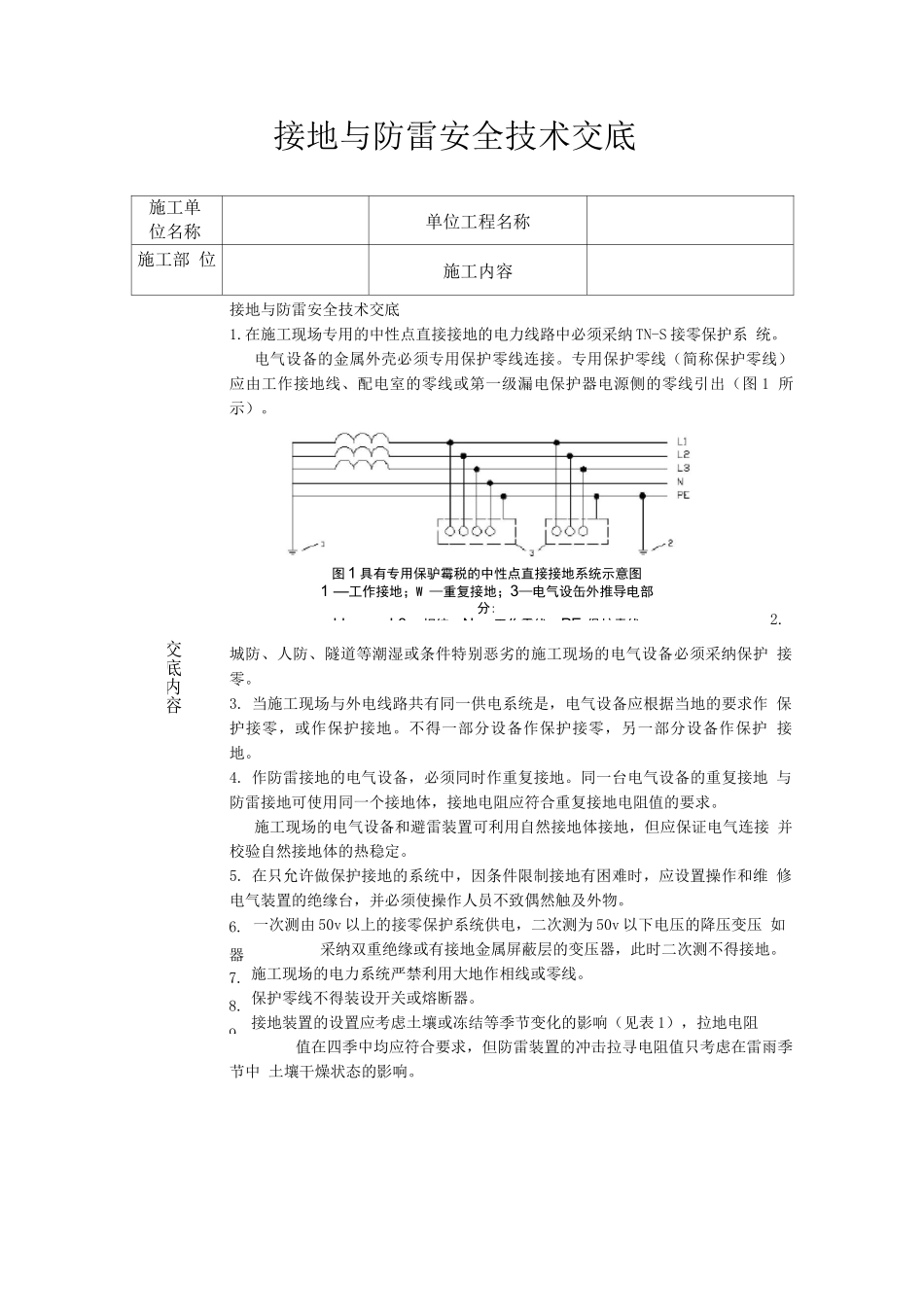

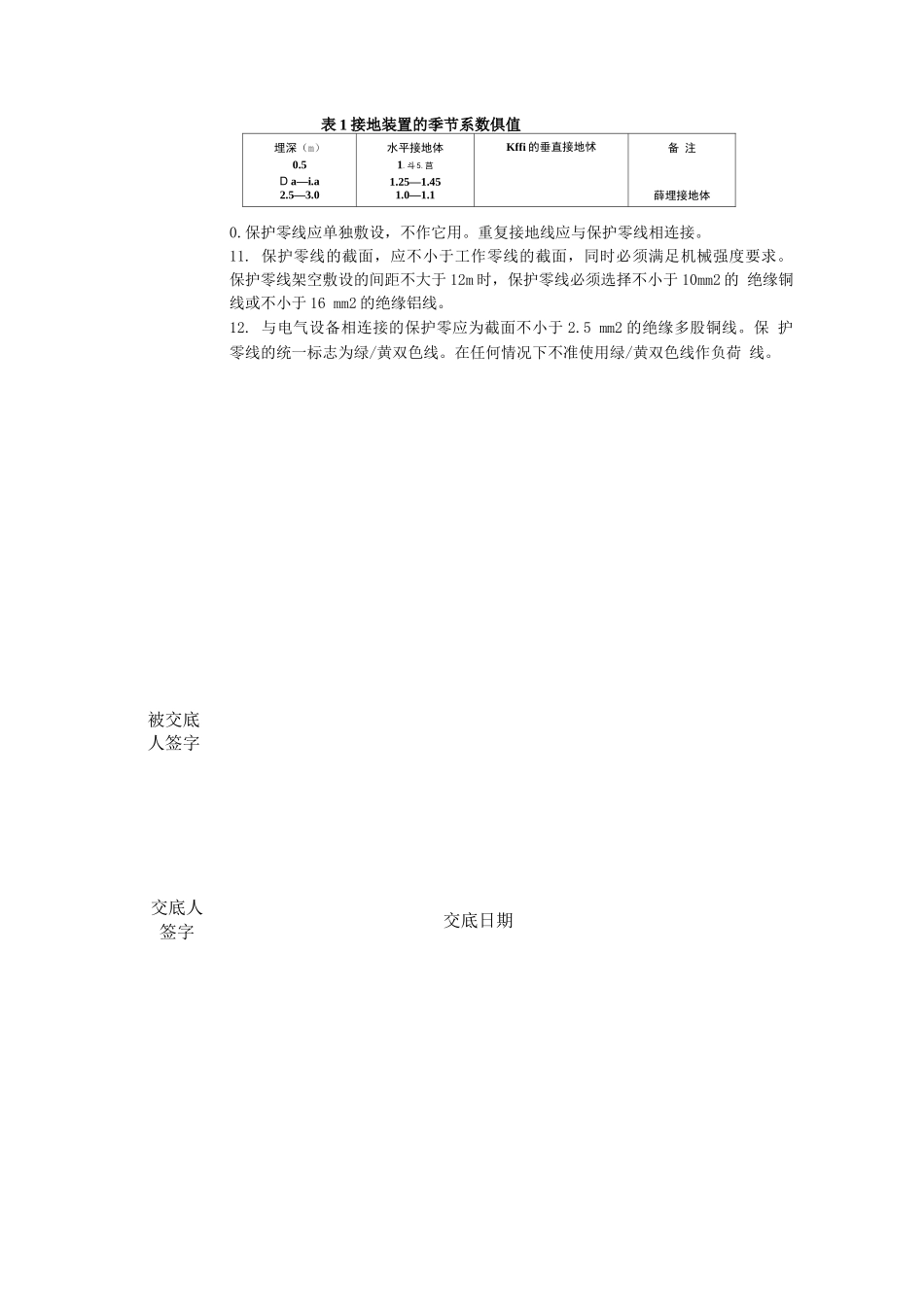

接地与防雷安全技术交底施工单位名称单位工程名称施工部 位施工内容接地与防雷安全技术交底1.在施工现场专用的中性点直接接地的电力线路中必须采纳 TN-S 接零保护系 统。电气设备的金属外壳必须专用保护零线连接。专用保护零线（简称保护零线） 应由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出（图 1 所示）。2.城防、人防、隧道等潮湿或条件特别恶劣的施工现场的电气设备必须采纳保护 接零。3. 当施工现场与外电线路共有同一供电系统是，电气设备应根据当地的要求作 保护接零，或作保护接地。不得一部分设备作保护接零，另一部分设备作保护 接地。4. 作防雷接地的电气设备，必须同时作重复接地。同一台电气设备的重复接地 与防雷接地可使用同一个接地体，接地电阻应符合重复接地电阻值的要求。施工现场的电气设备和避雷装置可利用自然接地体接地，但应保证电气连接 并校验自然接地体的热稳定。5. 在只允许做保护接地的系统中，因条件限制接地有困难时，应设置操作和维 修电气装置的绝缘台，并必须使操作人员不致偶然触及外物。一次测由 50v 以上的接零保护系统供电，二次测为 50v 以下电压的降压变压 如采纳双重绝缘或有接地金属屏蔽层的变压器，此时二次测不得接地。施工现场的电力系统严禁利用大地作相线或零线。保护零线不得装设开关或熔断器。接地装置的设置应考虑土壤或冻结等季节变化的影响（见表 1），拉地电阻值在四季中均应符合要求，但防雷装置的冲击拉寻电阻值只考虑在雷雨季节中 土壤干燥状态的影响。交底内容6.器7.8.9.图 1 具有专用保驴霉税的中性点直接接地系统示意图1 —工作接地；W —重复接地；3—电气设缶外推导电部分:LhL3—相统；N —工作零线；PE-保护毒线表 1 接地装置的季节系数俱值埋深（m）水平接地体Kffi 的垂直接地怵备 注0.51.斗 5.莒D a—i.a1.25—1.452.5—3.01.0—1.1薛埋接地体0.保护零线应单独敷设，不作它用。重复接地线应与保护零线相连接。11. 保护零线的截面，应不小于工作零线的截面，同时必须满足机械强度要求。 保护零线架空敷设的间距不大于 12m 时，保护零线必须选择不小于 10mm2 的 绝缘铜线或不小于 16 mm2 的绝缘铝线。12. 与电气设备相连接的保护零应为截面不小于 2.5 mm2 的绝缘多股铜线。保 护零线的统一标志为绿/黄双色线。在任何情况下不准使用绿/黄双色线作负荷 线。被交底人签字交底人签字交底日期
