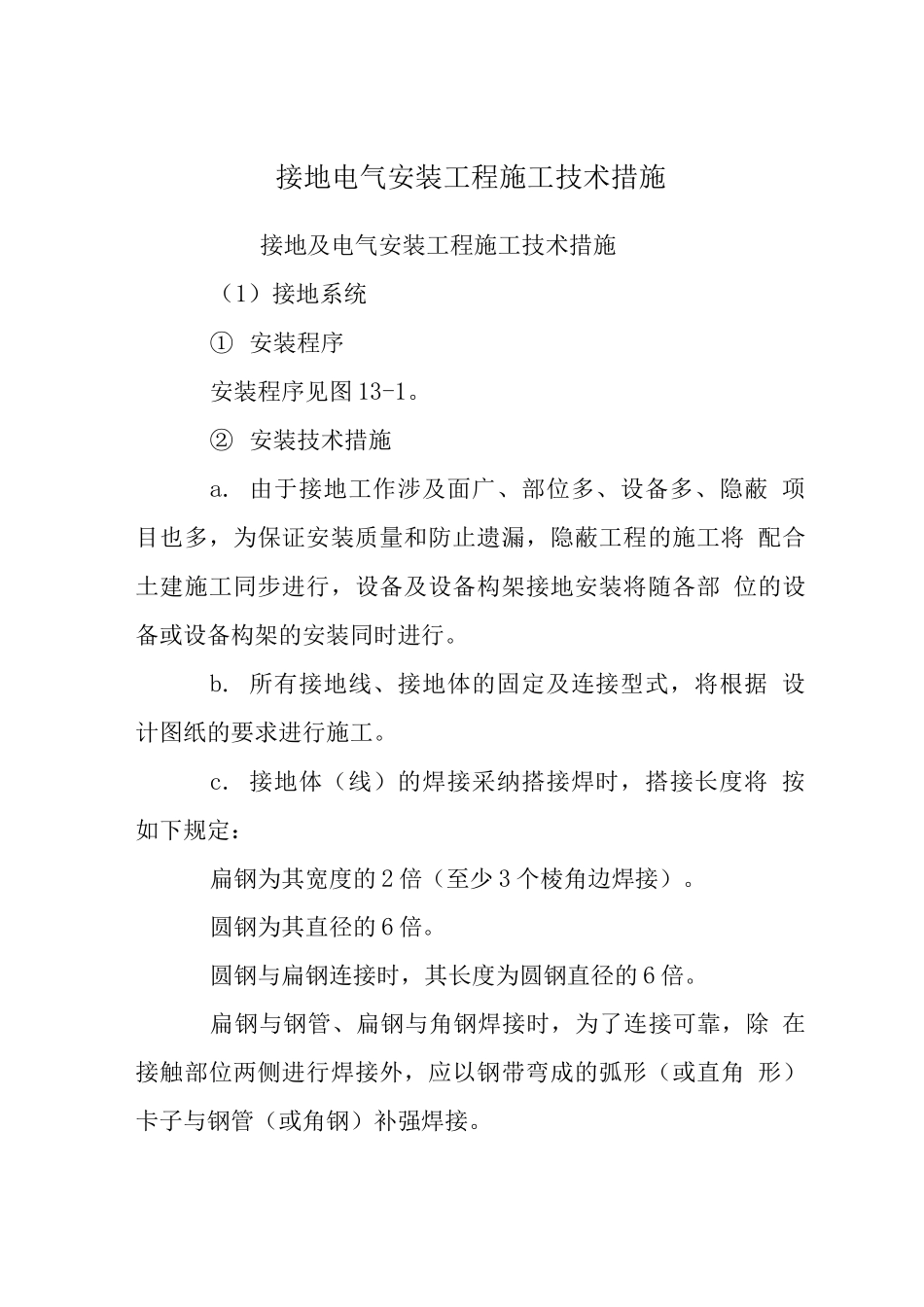

接地电气安装工程施工技术措施

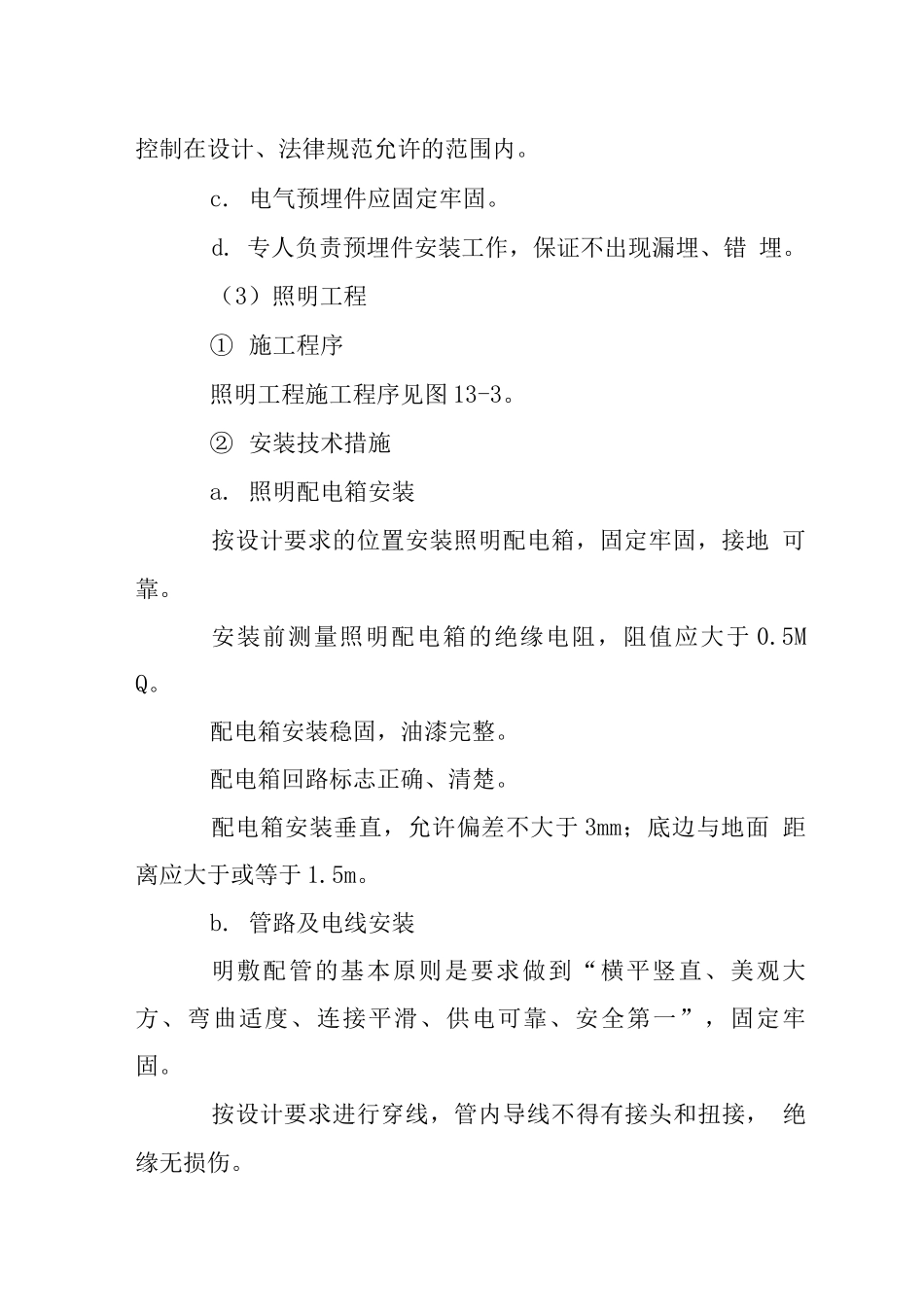

接地电气安装工程施工技术措施接地及电气安装工程施工技术措施（1）接地系统① 安装程序安装程序见图 13-1。② 安装技术措施a. 由于接地工作涉及面广、部位多、设备多、隐蔽 项目也多，为保证安装质量和防止遗漏，隐蔽工程的施工将 配合土建施工同步进行，设备及设备构架接地安装将随各部 位的设备或设备构架的安装同时进行。b. 所有接地线、接地体的固定及连接型式，将根据 设计图纸的要求进行施工。c. 接地体（线）的焊接采纳搭接焊时，搭接长度将 按如下规定：扁钢为其宽度的 2 倍（至少 3 个棱角边焊接）。圆钢为其直径的 6 倍。圆钢与扁钢连接时，其长度为圆钢直径的 6 倍。扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除 在接触部位两侧进行焊接外，应以钢带弯成的弧形（或直角 形）卡子与钢管（或角钢）补强焊接。③ 接地的涂色规定a. 明敷的接地线表面应涂以 15〜1mm 宽度相等的 绿色和黄色相间的条纹。b. 中性点的明设接地导线及扁钢应涂以淡蓝色标志。④ 接地施工工艺接地线采纳搭接焊接，其焊接工艺如下：a. 连接时应先清除连接件表面的脏污。b. 按法律规范及设计图纸确定搭接方式和搭接长度。c. 先点焊固定。d. 经检查后再施焊。e. 焊接完毕后清除焊渣。f. 检查合格后按要求刷漆和标识。⑤ 接地线过水工结构分缝时，按设计图纸要求穿套 管保护。⑥ 接地电阻应符合设计要求。(2)电气预埋件工程① 施工程序电气预埋件施工程序见图 13-2。② 安装技术措施a. 根据设计图纸要求制作电气预埋件。b. 根据设计图纸要求安装电气预埋件，其高程、中 心控制在设计、法律规范允许的范围内。c. 电气预埋件应固定牢固。d. 专人负责预埋件安装工作，保证不出现漏埋、错 埋。（3）照明工程① 施工程序照明工程施工程序见图 13-3。② 安装技术措施a. 照明配电箱安装按设计要求的位置安装照明配电箱，固定牢固，接地 可靠。安装前测量照明配电箱的绝缘电阻，阻值应大于 0.5M Q。配电箱安装稳固，油漆完整。配电箱回路标志正确、清楚。配电箱安装垂直，允许偏差不大于 3mm；底边与地面 距离应大于或等于 1.5m。b. 管路及电线安装明敷配管的基本原则是要求做到“横平竖直、美观大 方、弯曲适度、连接平滑、供电可靠、安全第一”，固定牢 固。按设计要求进行穿线，管内导线不得有接头和扭接， 绝缘无损伤。导线穿管时，用力适当，电线不打折，导线截面及材质符合设计要求。管内导线总截面积...
