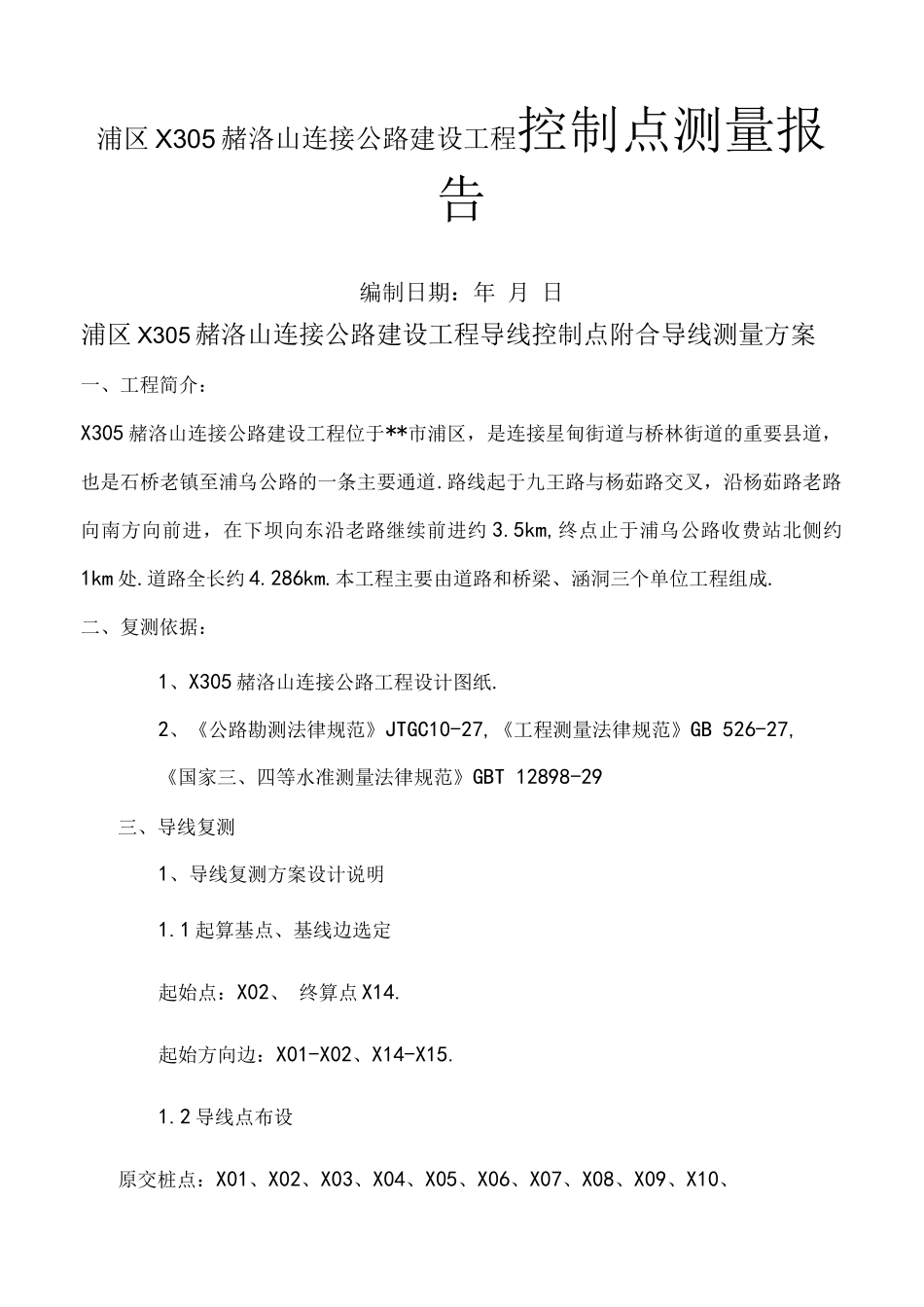

浦区 X305 赭洛山连接公路建设工程控制点测量报告编制日期：年 月 日浦区 X305 赭洛山连接公路建设工程导线控制点附合导线测量方案一、工程简介：X305 赭洛山连接公路建设工程位于**市浦区，是连接星甸街道与桥林街道的重要县道，也是石桥老镇至浦乌公路的一条主要通道.路线起于九王路与杨茹路交叉，沿杨茹路老路向南方向前进，在下坝向东沿老路继续前进约 3.5km,终点止于浦乌公路收费站北侧约1km 处.道路全长约 4.286km.本工程主要由道路和桥梁、涵洞三个单位工程组成.二、复测依据：1、X305 赭洛山连接公路工程设计图纸.2、《公路勘测法律规范》JTGC10-27,《工程测量法律规范》GB 526-27,《国家三、四等水准测量法律规范》GBT 12898-29三、导线复测1、导线复测方案设计说明1.1 起算基点、基线边选定起始点：X02、 终算点 X14.起始方向边：X01-X02、X14-X15.1.2 导线点布设原交桩点：X01、X02、X03、X04、X05、X06、X07、X08、X09、X10、X11、X12、X13、X14、X15、计 15 个点，由于交桩导线点之间平均距离约 3m,故不再加密导线点.1.3 导线形式布置：附合导线：路线 X01、X02、X03、X04、X05、X06、X07、X08、X09、X10、X11、X12、X13、X14、X15＜见图〉1.4 复测方法〕1〔水平角观测：根据《法律规范》采纳一级导线标准测设两个测回，各测回互差小于 12〃.〕2〔距离观测：每条边往返各观测 2 个测回，取平均值作为观测边长.导线测量的主要技术要求等级导线长度平均边长平均中、 ¥误差<〃 >测距中误差测距相对中误差测回数方位角闭合差导线全长相对闭合差1〃级仪器2〃级仪器6〃级仪器一级40.55151/3_2410VnW1/150级2.40.258151/140_1316VnW1/1水平角方向观测的主要技术要求等级仪器精度等级半测回归零差<〃 >一测回内 2C 互差<〃 >同一方向值各测回较差<〃 >一级及以下2〃级仪器1218126〃级仪器18_241.5 观测人员、仪器配置、〕1〔人员：由具有多年丰富工程测量经验的工程师负责组织进行，另配多名辅助人员.〕2〔仪器：采纳**一光 RTS112SL 全站仪，测角精度 2.0〃，测距标称精度2mm+2ppm*D.2、观测数据成果观测数据资料统计：共 13 个测站点，观测 13 个水平角，12 条导线边，观测边总长3730.42m 平均边长 310.87m.3、平差计算成果采纳工程测量数据处理系统 ESDPS 4.0 专业版软件进行精确平差，具体成果见平差成果资料.4、复测总结根据平差计算成果，本次地面控制点精密导线复测其全长相...
