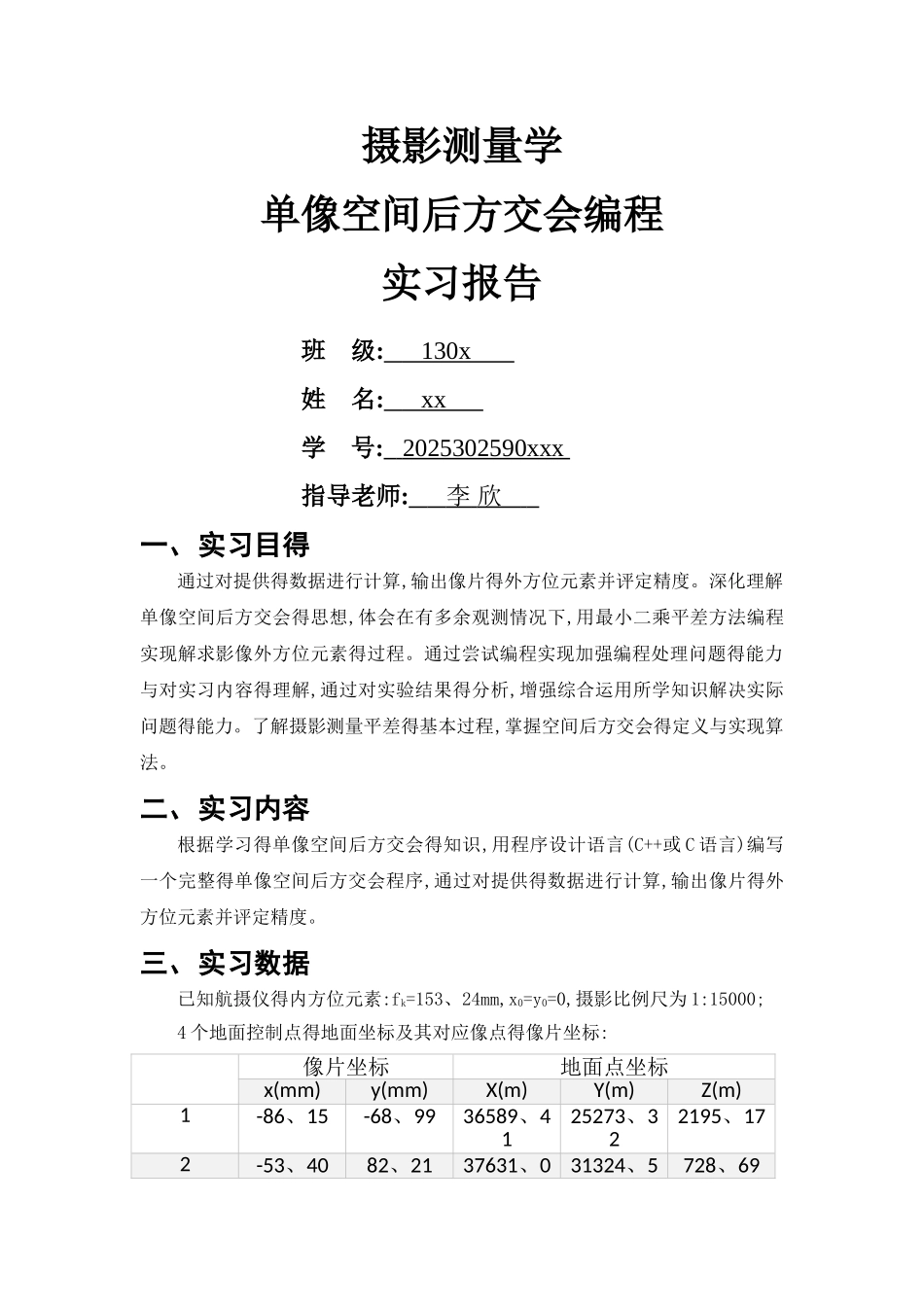

摄影测量学单像空间后方交会编程实习报告

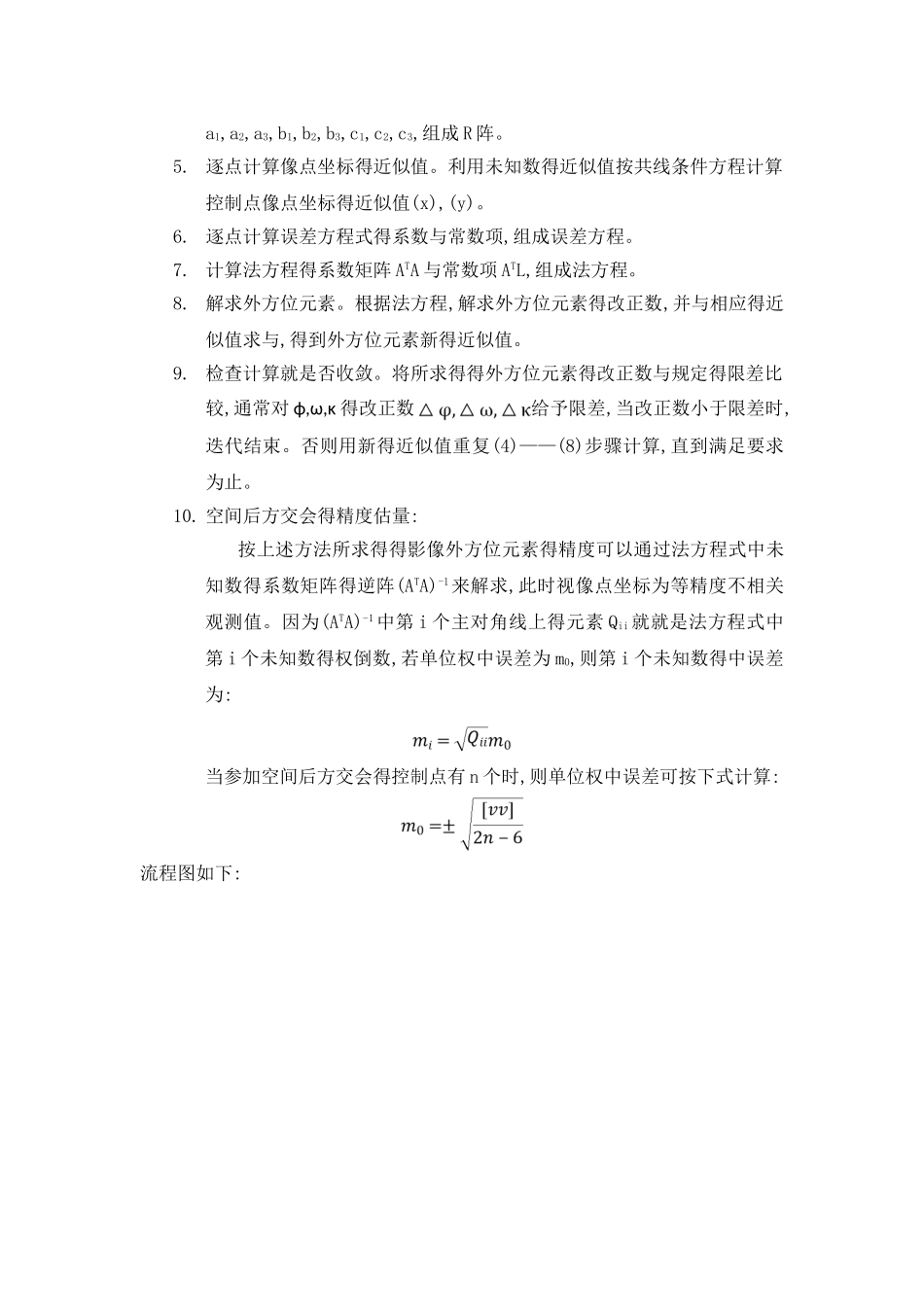

摄影测量学单像空间后方交会编程实习报告班 级: 130x 姓 名: xx 学 号: 2025302590xxx 指导老师: 李 欣 一、实习目得通过对提供得数据进行计算,输出像片得外方位元素并评定精度。深化理解单像空间后方交会得思想,体会在有多余观测情况下,用最小二乘平差方法编程实现解求影像外方位元素得过程。通过尝试编程实现加强编程处理问题得能力与对实习内容得理解,通过对实验结果得分析,增强综合运用所学知识解决实际问题得能力。了解摄影测量平差得基本过程,掌握空间后方交会得定义与实现算法。二、实习内容根据学习得单像空间后方交会得知识,用程序设计语言(C++或 C 语言)编写一个完整得单像空间后方交会程序,通过对提供得数据进行计算,输出像片得外方位元素并评定精度。三、实习数据已知航摄仪得内方位元素:fk=153、24mm,x0=y0=0,摄影比例尺为 1:15000;4 个地面控制点得地面坐标及其对应像点得像片坐标: 像片坐标地面点坐标x(mm)y(mm)X(m)Y(m)Z(m)1-86、15-68、9936589、4125273、322195、172-53、4082、2137631、031324、5728、69813-14、78-76、6339100、9724934、982386、50410、4664、4340426、5430319、81757、31四、实习原理假如我们知道每幅影像得 6 个外方位元素,就能确定被摄物体与航摄影像得关系。因此,如何猎取影像得外方位元素,一直就是摄影测量工作者所探讨得问题。可实行得方法有:利用雷达、全球定位系统(GPS)、惯性导航系统(INS)以及星相摄影机来猎取影像得外方位元素;也可以利用影像覆盖范围内一定数量得控制点得空间坐标与摄影坐标,根据共线条件方程,反求该影像得外方位元素,这种方法称为单幅影像得空间后方交会。 单像空间后方交会得基本思想就是:以单幅影像为基础,从该影像所覆盖地面范围内若干控制点得已知地面坐标与相应点得像坐标量测值出发,根据共线条件方程,解求该影像在航空摄影时刻得外方位元素 Xs,Ys,Zs,ϕ,ω,κ。五、实习流程1. 猎取已知数据。从摄影资料中查取影像比例尺 1/m,平均摄影距离(航空摄影得航高、内方位元素 x0,y0, ;猎取控制点得空间坐标 Xt,Yt,Zt。 2. 量测控制点得像点坐标并进行必要得影像坐标系统误差改正,得到像点坐标。3. 确定未知数得初始值。单像空间后方交会必须给出待定参数得初始值,在竖直航空摄影且地面控制点大体对称分布得情况下,可按如下方法确定初始值:式中:m 为摄影比例尺分母,n 为控制点个数; 4. 计 算 旋 转 矩 阵 R 。 利 用 角 元 素 得 ...
