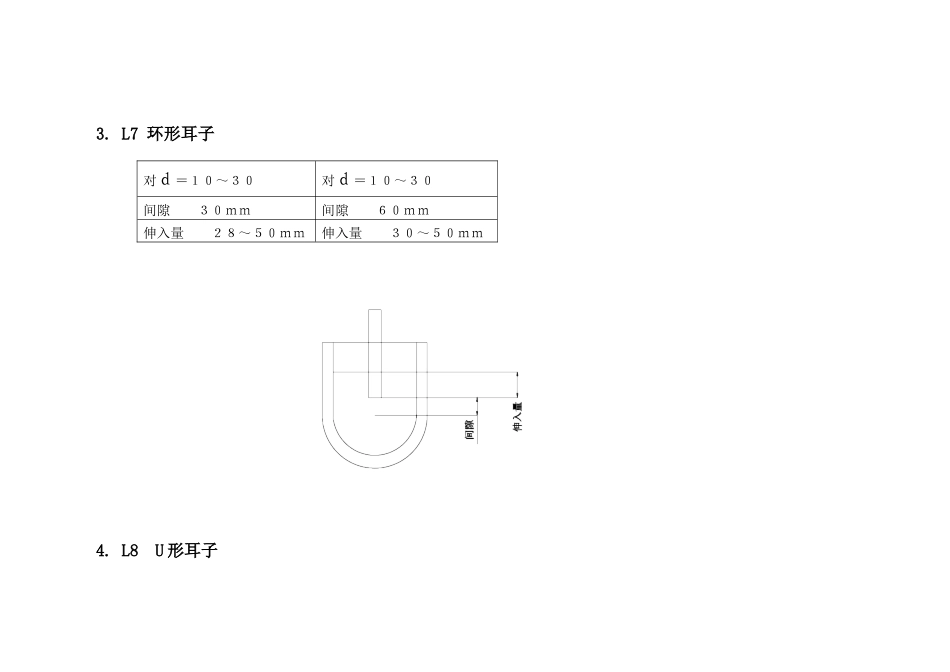

支吊架设计手册（西北院 1983 年版本）拉杆计算取值表1. L5 花篮螺丝 对 d=10~48 间隙全取用 50mm2. L6 螺纹接头 对 d=10~48 间隙全取用 0mm3. L7 环形耳子 对ｄ＝１０～３０对ｄ＝１０～３０间隙 ３０ｍｍ间隙 ６０ｍｍ伸入量 ２８～５０ｍｍ伸入量 ３０～５０ｍｍ4. L8 U 形耳子端部螺栓M12M16M20M24M30M36M42M48M56拉杆d=10d=12d=16d=20d=24d=30d=36d=42d=48间隙5050606070709090905.伸入整定弹簧的拉杆长度拉杆直径d=10～24d=30～36d=42～48伸入值50mm60mm70mm6.拉杆伸出值7.HNP 应力计算程序的结构荷重已调对的，可拉杆直径 d101216202430364248伸出值 mm8090100110120130140160180以使用了。程序中没有考虑摩擦力，在垫网中固定点的结构推力还应再手工加入各滑动支架的摩擦力。8. G12.Md 单孔吊板d（mm）M16M20M24M30M36M42M48M56h 值 （mm）4045506070851001109. G13.M U 形吊板 10. 拉杆 Pmaxd（mm）M12M16M20M24M30M36M42M48M56h 值 （mm）505055607590100115120d（mm）M12M16M20M24M30M36M42M48M56Pmax7001350210030504900720099001300011. T1、T2、T3 弹簧 H1min 值d10121620243036424856 101102103104105106107108109110111112113114115116117118T1、T2、 H1min230250260300330370400450480560610680770T3 H1min220240250250270290320350370430450510570 d10121620243036424856 201202203204205206207208209210211212213214215216217218T1、T2、 H1min3303503704004504905506206407808109401070T3 H1min410430450450500520580610620760770870970
