支架及组件安装技术交底

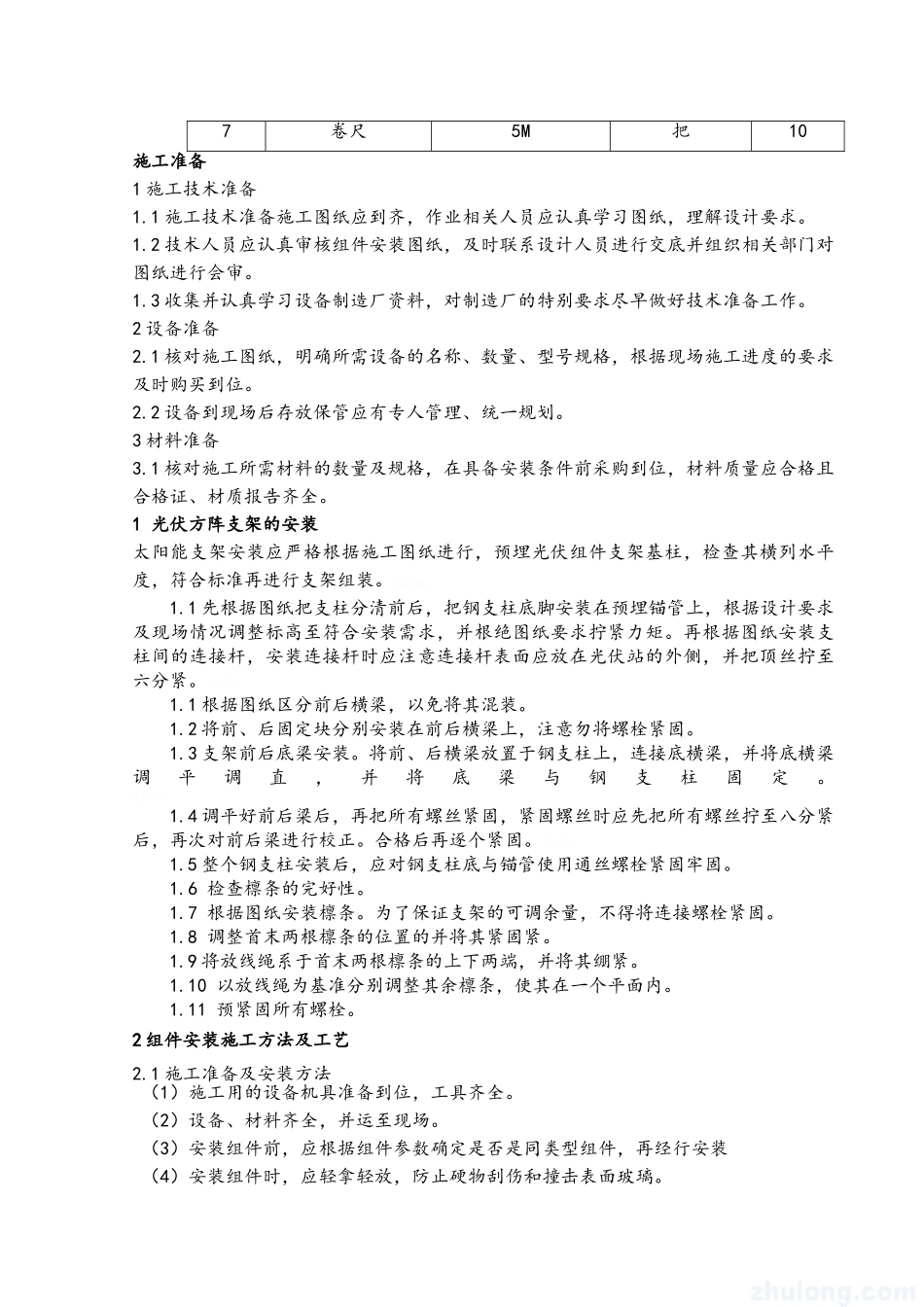

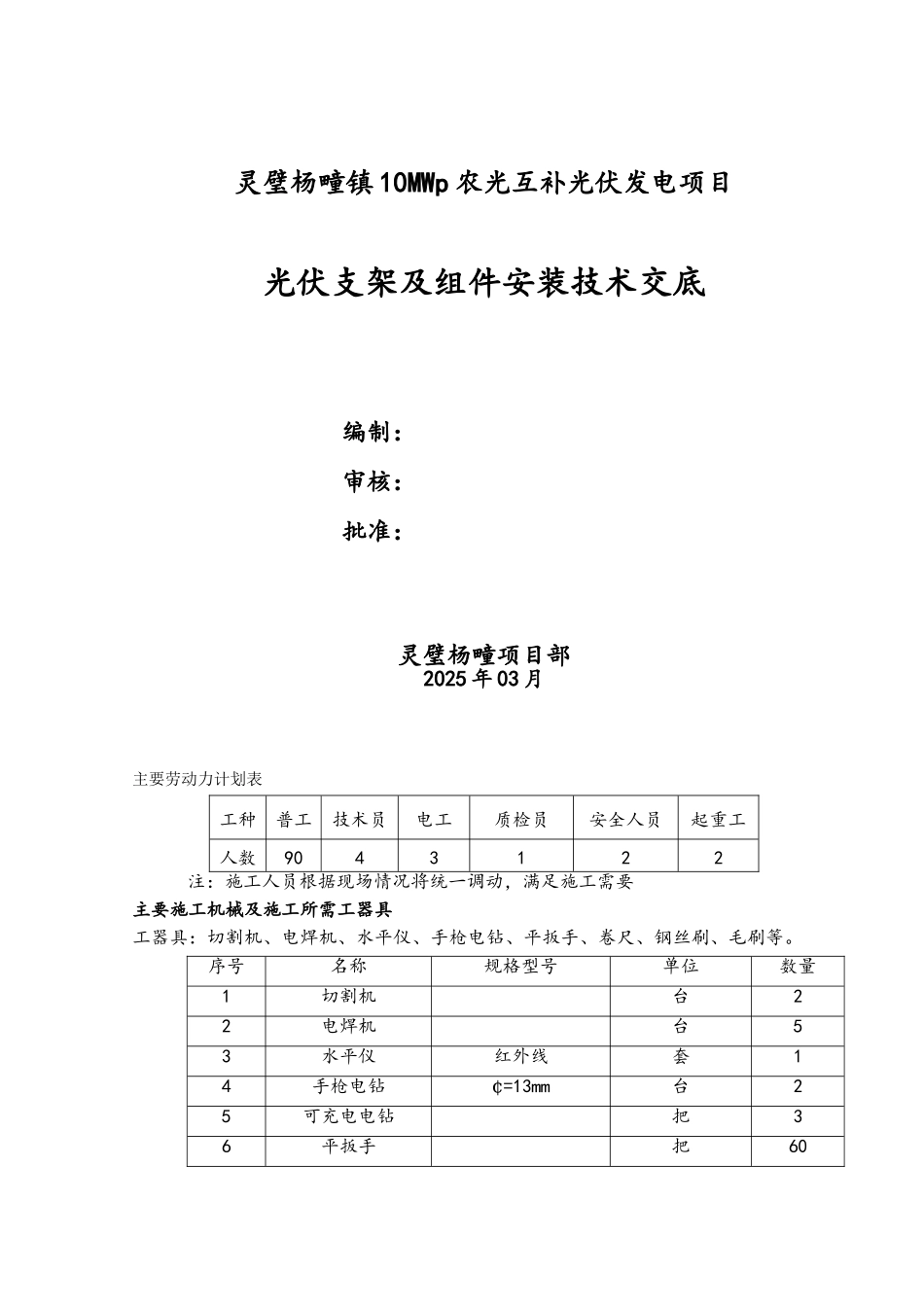

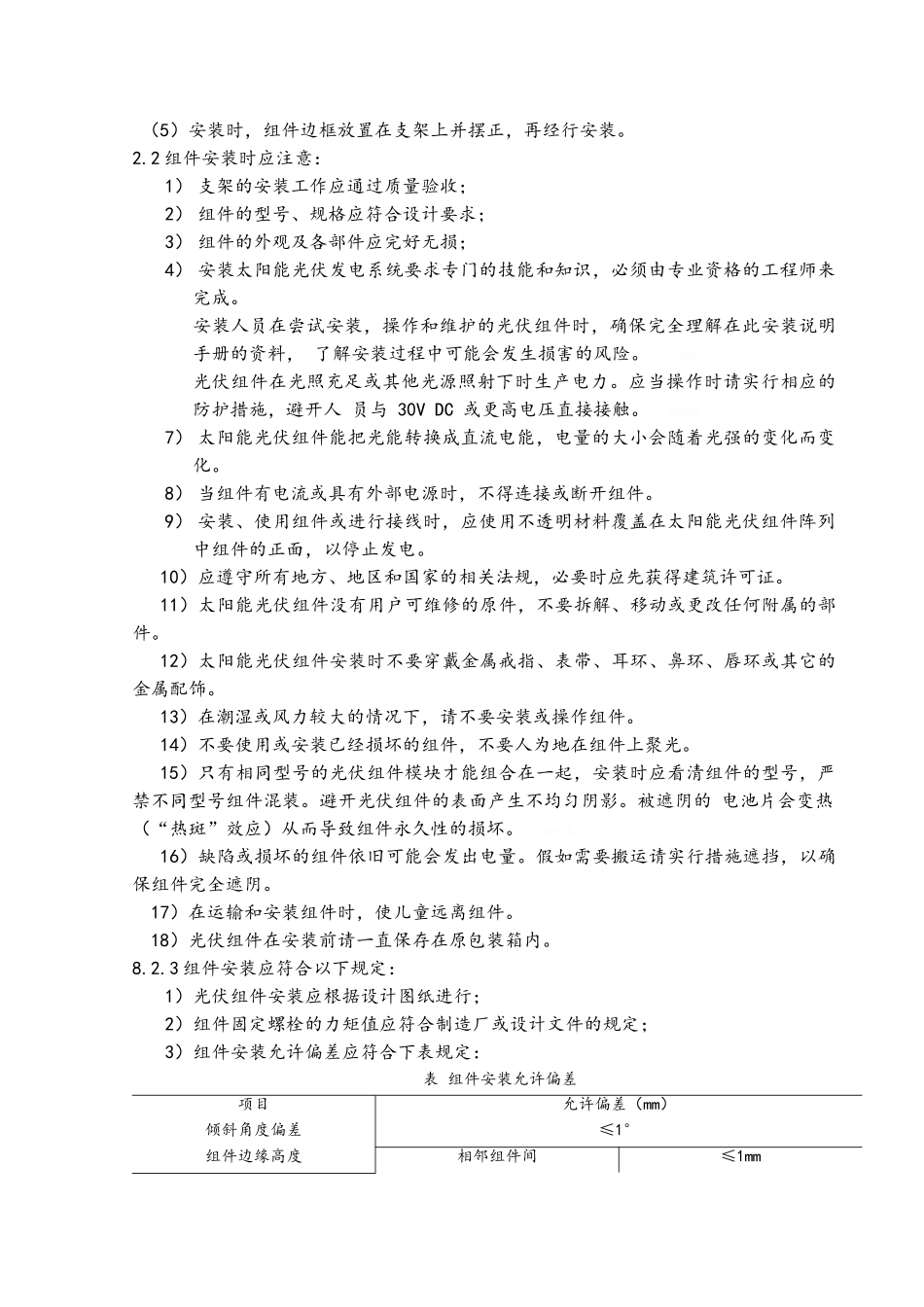

灵璧杨疃镇 10MWp 农光互补光伏发电项目 光伏支架及组件安装技术交底 编制： 审核： 批准： 灵璧杨疃项目部2025 年 03 月主要劳动力计划表工种普工技术员电工质检员安全人员起重工人数9043122 注：施工人员根据现场情况将统一调动，满足施工需要主要施工机械及施工所需工器具工器具：切割机、电焊机、水平仪、手枪电钻、平扳手、卷尺、钢丝刷、毛刷等。序号名称规格型号单位数量1切割机台22电焊机台53水平仪红外线套14手枪电钻=13mm¢台25可充电电钻把36平扳手把607卷尺5M把10施工准备1 施工技术准备1.1 施工技术准备施工图纸应到齐，作业相关人员应认真学习图纸，理解设计要求。1.2 技术人员应认真审核组件安装图纸，及时联系设计人员进行交底并组织相关部门对图纸进行会审。1.3 收集并认真学习设备制造厂资料，对制造厂的特别要求尽早做好技术准备工作。2 设备准备2.1 核对施工图纸，明确所需设备的名称、数量、型号规格，根据现场施工进度的要求及时购买到位。2.2 设备到现场后存放保管应有专人管理、统一规划。3 材料准备3.1 核对施工所需材料的数量及规格，在具备安装条件前采购到位，材料质量应合格且合格证、材质报告齐全。1 光伏方阵支架的安装太阳能支架安装应严格根据施工图纸进行，预埋光伏组件支架基柱，检查其横列水平度，符合标准再进行支架组装。QXXB8。1.1 先根据图纸把支柱分清前后，把钢支柱底脚安装在预埋锚管上，根据设计要求及现场情况调整标高至符合安装需求，并根绝图纸要求拧紧力矩。再根据图纸安装支柱间的连接杆，安装连接杆时应注意连接杆表面应放在光伏站的外侧，并把顶丝拧至六分紧。AmgRj。1.1 根据图纸区分前后横梁，以免将其混装。1.2 将前、后固定块分别安装在前后横梁上，注意勿将螺栓紧固。1.3 支架前后底梁安装。将前、后横梁放置于钢支柱上，连接底横梁，并将底横梁调平调直，并将底梁与钢支柱固定。 dJPZK。1.4 调平好前后梁后，再把所有螺丝紧固，紧固螺丝时应先把所有螺丝拧至八分紧后，再次对前后梁进行校正。合格后再逐个紧固。J6xib。1.5 整个钢支柱安装后，应对钢支柱底与锚管使用通丝螺栓紧固牢固。1.6 检查檩条的完好性。1.7 根据图纸安装檩条。为了保证支架的可调余量，不得将连接螺栓紧固。1.8 调整首末两根檩条的位置的并将其紧固紧。1.9 将放线绳系于首末两根檩条的上下两端，并将其绷紧。1.10 以放线绳为基准分别调整其余檩条，使其在一个平面内。1.11 预紧...
