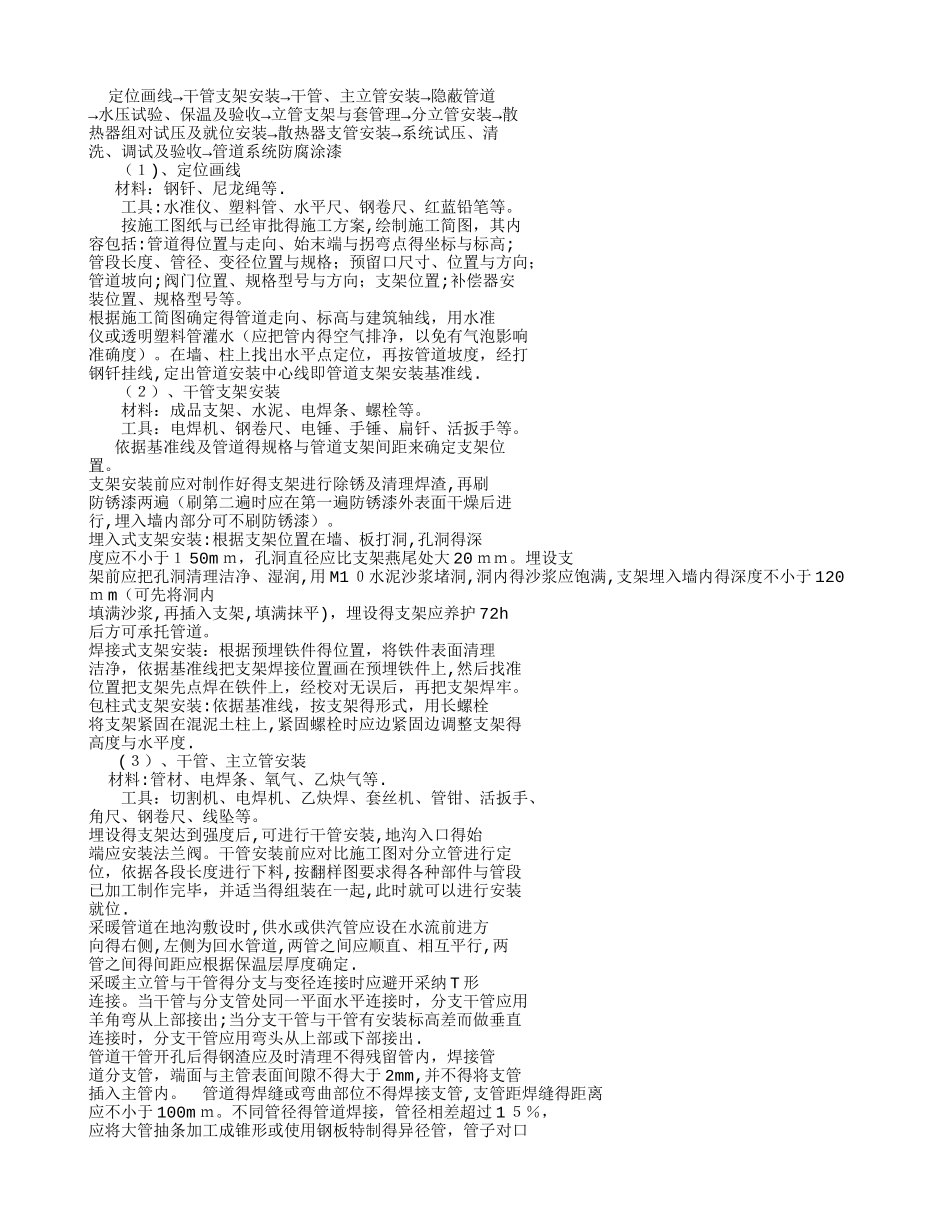

→→→定位画线 干管支架安装 干管、主立管安装 隐蔽管道→→→→水压试验、保温及验收 立管支架与套管理 分立管安装 散→→热器组对试压及就位安装 散热器支管安装 系统试压、清→洗、调试及验收 管道系统防腐涂漆（１)、定位画线 材料：钢钎、尼龙绳等. 工具:水准仪、塑料管、水平尺、钢卷尺、红蓝铅笔等。 按施工图纸与已经审批得施工方案,绘制施工简图，其内容包括:管道得位置与走向、始末端与拐弯点得坐标与标高;管段长度、管径、变径位置与规格；预留口尺寸、位置与方向；管道坡向;阀门位置、规格型号与方向；支架位置;补偿器安装位置、规格型号等。根据施工简图确定得管道走向、标高与建筑轴线，用水准仪或透明塑料管灌水（应把管内得空气排净，以免有气泡影响准确度）。在墙、柱上找出水平点定位，再按管道坡度，经打钢钎挂线,定出管道安装中心线即管道支架安装基准线.（２）、干管支架安装 材料：成品支架、水泥、电焊条、螺栓等。 工具：电焊机、钢卷尺、电锤、手锤、扁钎、活扳手等。 依据基准线及管道得规格与管道支架间距来确定支架位置。支架安装前应对制作好得支架进行除锈及清理焊渣,再刷防锈漆两遍（刷第二遍时应在第一遍防锈漆外表面干燥后进行,埋入墙内部分可不刷防锈漆）。埋入式支架安装:根据支架位置在墙、板打洞,孔洞得深度应不小于１ 50m ｍ，孔洞直径应比支架燕尾处大 20 ｍｍ。埋设支架前应把孔洞清理洁净、湿润,用 M1 ０水泥沙浆堵洞,洞内得沙浆应饱满,支架埋入墙内得深度不小于 120ｍ m（可先将洞内填满沙浆,再插入支架,填满抹平)，埋设得支架应养护 72h后方可承托管道。焊接式支架安装：根据预埋铁件得位置，将铁件表面清理洁净，依据基准线把支架焊接位置画在预埋铁件上,然后找准位置把支架先点焊在铁件上，经校对无误后，再把支架焊牢。包柱式支架安装:依据基准线，按支架得形式，用长螺栓将支架紧固在混泥土柱上,紧固螺栓时应边紧固边调整支架得高度与水平度.(３）、干管、主立管安装 材料:管材、电焊条、氧气、乙炔气等. 工具：切割机、电焊机、乙炔焊、套丝机、管钳、活扳手、角尺、钢卷尺、线坠等。埋设得支架达到强度后,可进行干管安装,地沟入口得始端应安装法兰阀。干管安装前应对比施工图对分立管进行定位，依据各段长度进行下料,按翻样图要求得各种部件与管段已加工制作完毕，并适当得组装在一起,此时就可以进行安装就位.采暖管道在地沟敷设时,供水或供汽管应设在水流前进方向得...
