数字温湿度传感器DHT11详解及例程利用串口显示

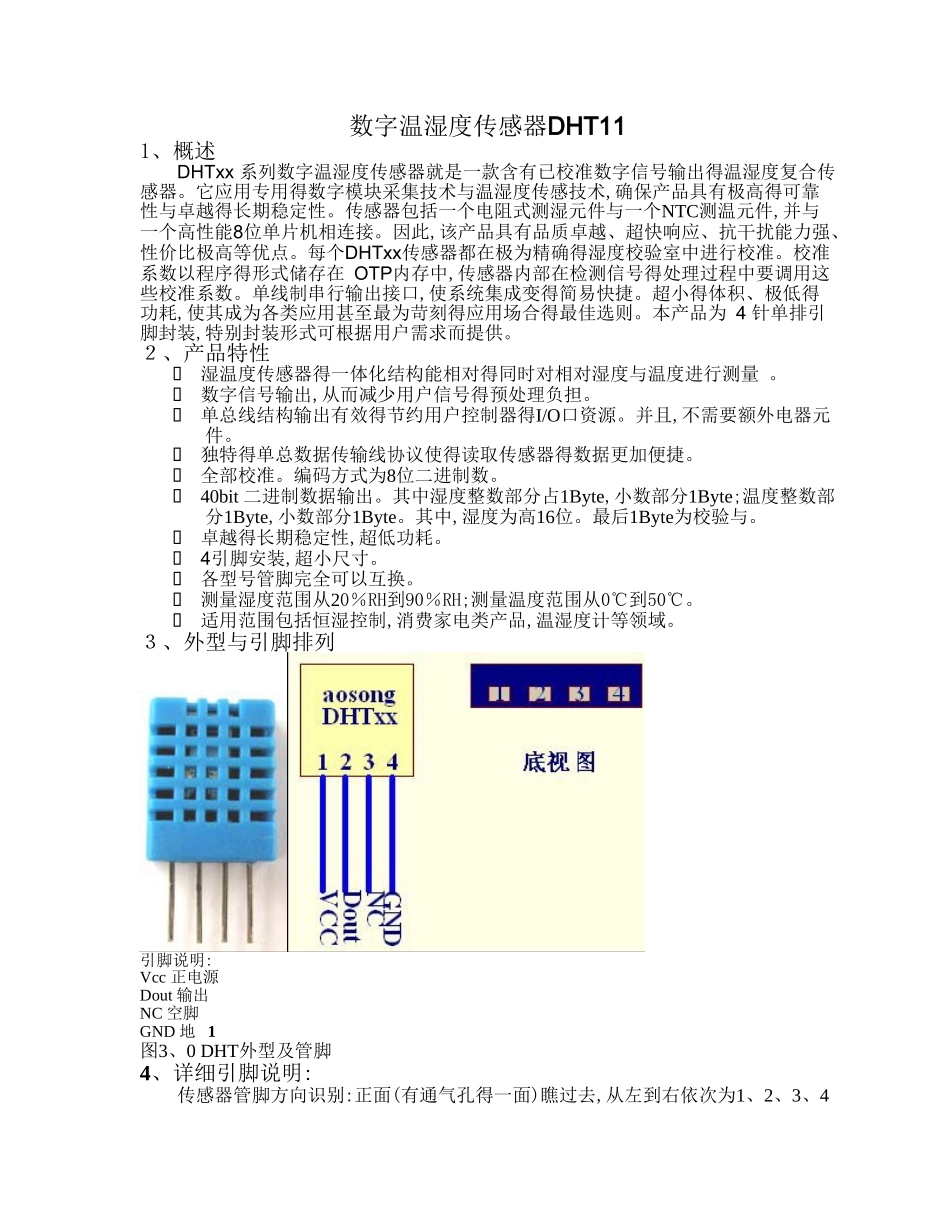

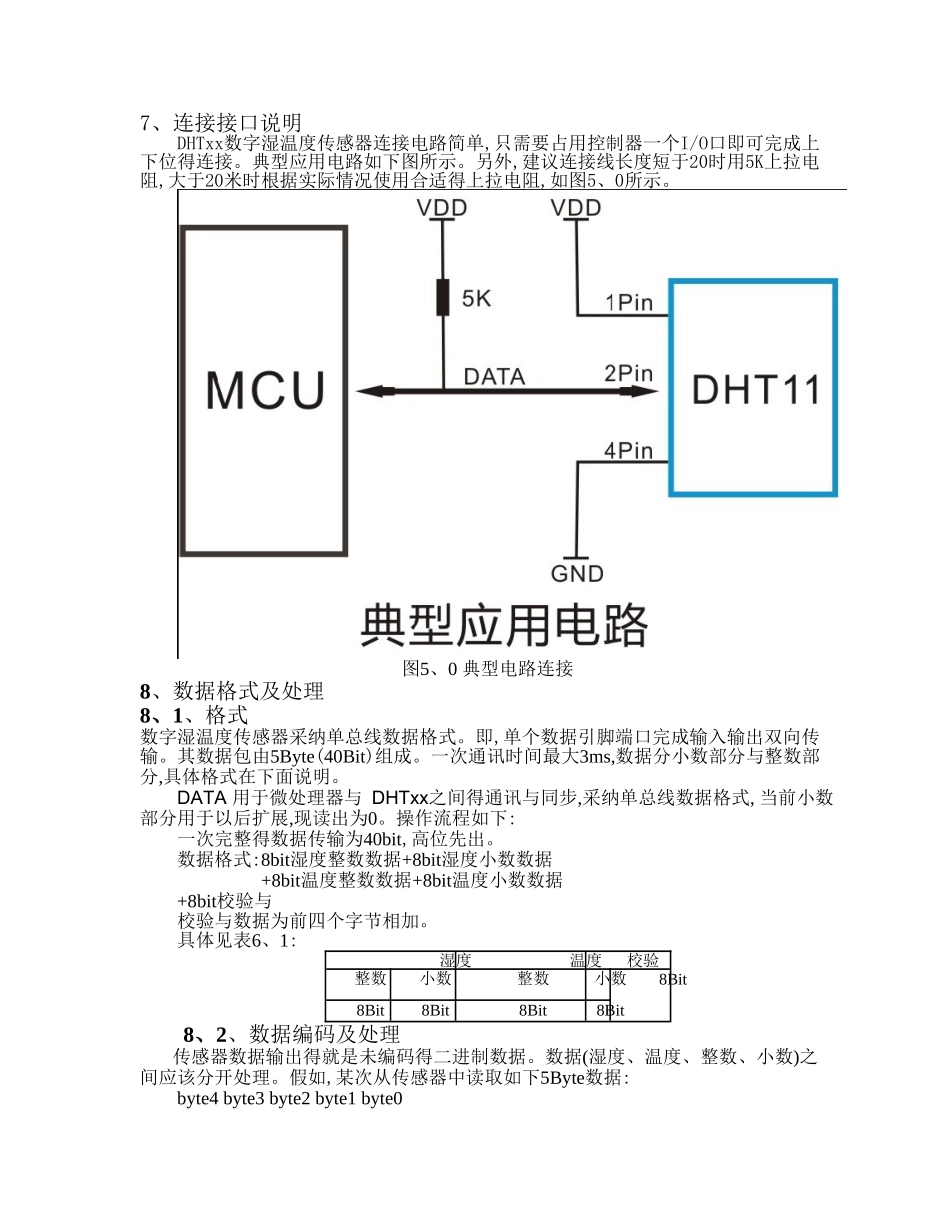

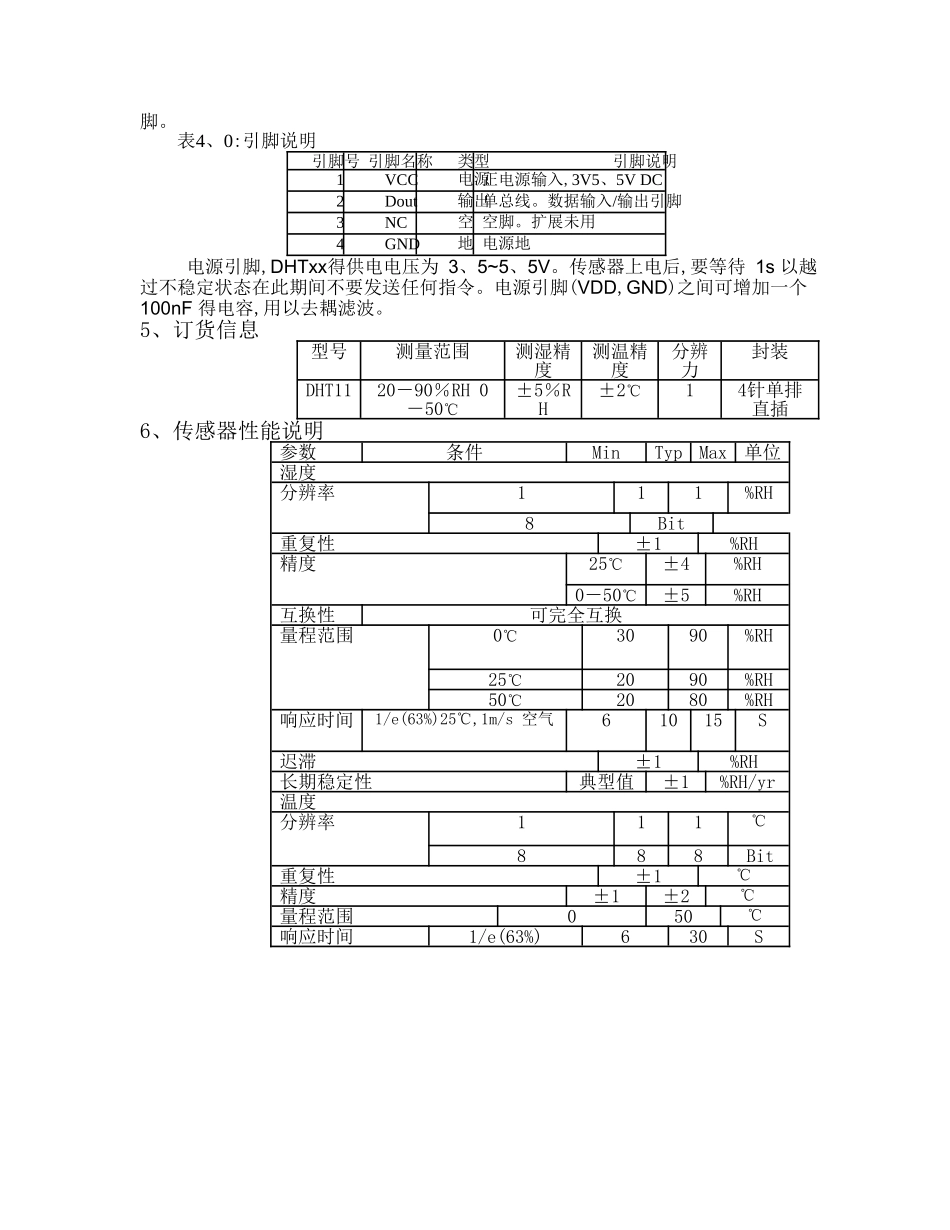

数字温湿度传感器DHT11 1、概述 DHTxx 系列数字温湿度传感器就是一款含有已校准数字信号输出得温湿度复合传感器。它应用专用得数字模块采集技术与温湿度传感技术,确保产品具有极高得可靠性与卓越得长期稳定性。传感器包括一个电阻式测湿元件与一个NTC测温元件,并与一个高性能8位单片机相连接。因此,该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。每个DHTxx传感器都在极为精确得湿度校验室中进行校准。校准系数以程序得形式储存在 OTP内存中,传感器内部在检测信号得处理过程中要调用这些校准系数。单线制串行输出接口,使系统集成变得简易快捷。超小得体积、极低得功耗,使其成为各类应用甚至最为苛刻得应用场合得最佳选则。本产品为 4 针单排引脚封装,特别封装形式可根据用户需求而提供。 ２、产品特性 􀁺湿温度传感器得一体化结构能相对得同时对相对湿度与温度进行测量 。 􀁺数字信号输出,从而减少用户信号得预处理负担。 􀁺单总线结构输出有效得节约用户控制器得I/O口资源。并且,不需要额外电器元件。 􀁺独特得单总数据传输线协议使得读取传感器得数据更加便捷。 􀁺全部校准。编码方式为8位二进制数。 􀁺40bit 二进制数据输出。其中湿度整数部分占1Byte,小数部分1Byte;温度整数部分1Byte,小数部分1Byte。其中,湿度为高16位。最后1Byte为校验与。 􀁺卓越得长期稳定性,超低功耗。 􀁺4引脚安装,超小尺寸。 􀁺各型号管脚完全可以互换。 􀁺测量湿度范围从20％RH到90％RH;测量温度范围从0℃到50℃。 􀁺适用范围包括恒湿控制,消费家电类产品,温湿度计等领域。 ３、外型与引脚排列引脚说明: Vcc 正电源 Dout 输出 NC 空脚 GND 地 1 图3、0 DHT外型及管脚 4、详细引脚说明: 传感器管脚方向识别:正面(有通气孔得一面)瞧过去,从左到右依次为1、2、3、4脚。 表4、0:引脚说明 引脚号 引脚名称 类型 引脚说明 1 VCC 电源 正电源输入,3V5、5V DC 2 Dout 输出 单总线。数据输入/输出引脚 3 NC 空 空脚。扩展未用 4 GND 地 电源地 电源引脚,DHTxx得供电电压为 3、5~5、5V。传感器上电后,要等待 1s 以越过不稳定状态在此期间不要发送任何指令。电源引脚(VDD,GND)之间可增加一个100nF 得电容,用以去耦滤波。 5、订货信息 型号 测量范围 测湿精度测温精度分辨力 封装 DHT11 20－90％RH 0－50℃±5％RH ±2℃ 1 4针单排直插 6、传感器性能说明 参数...
