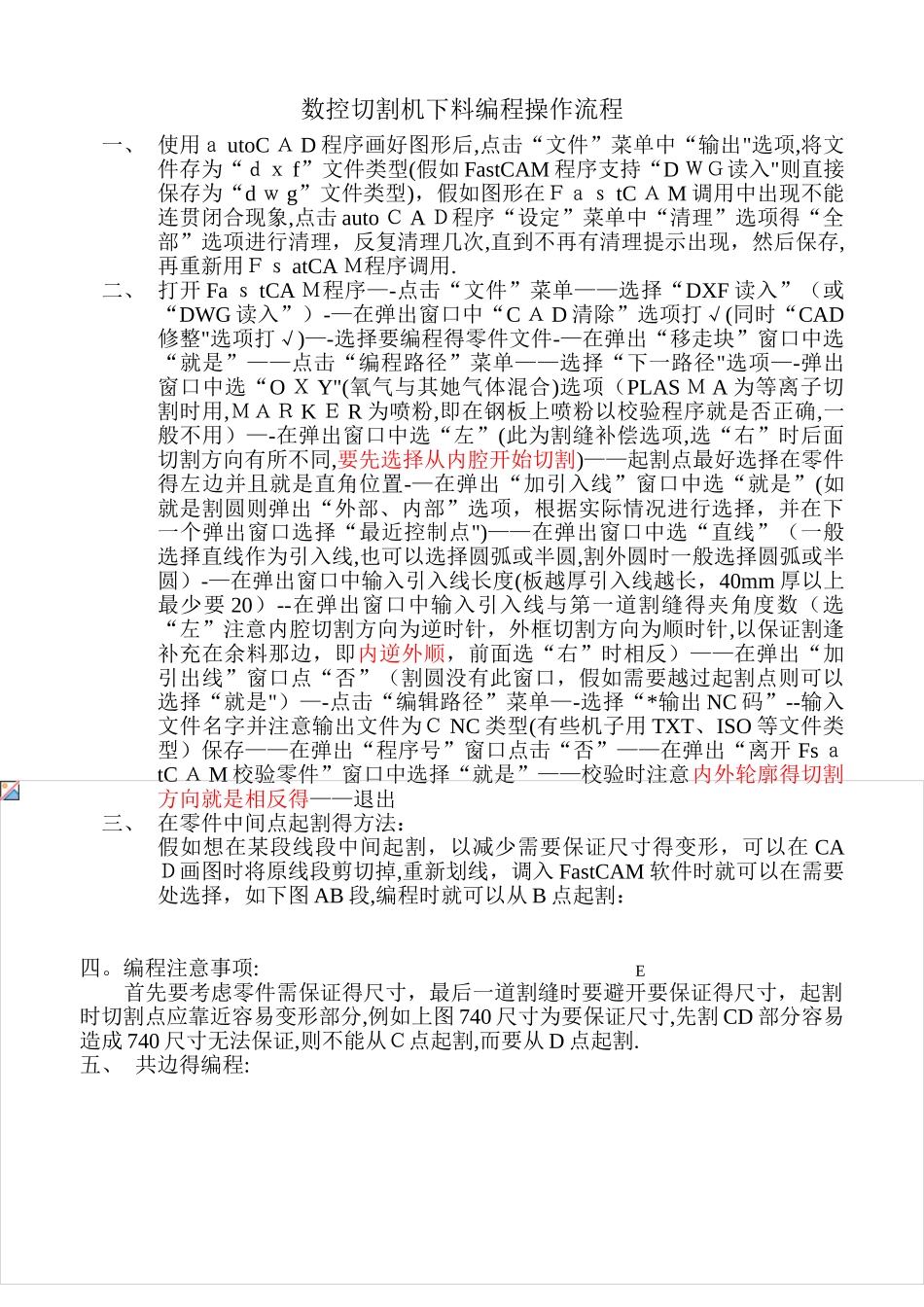

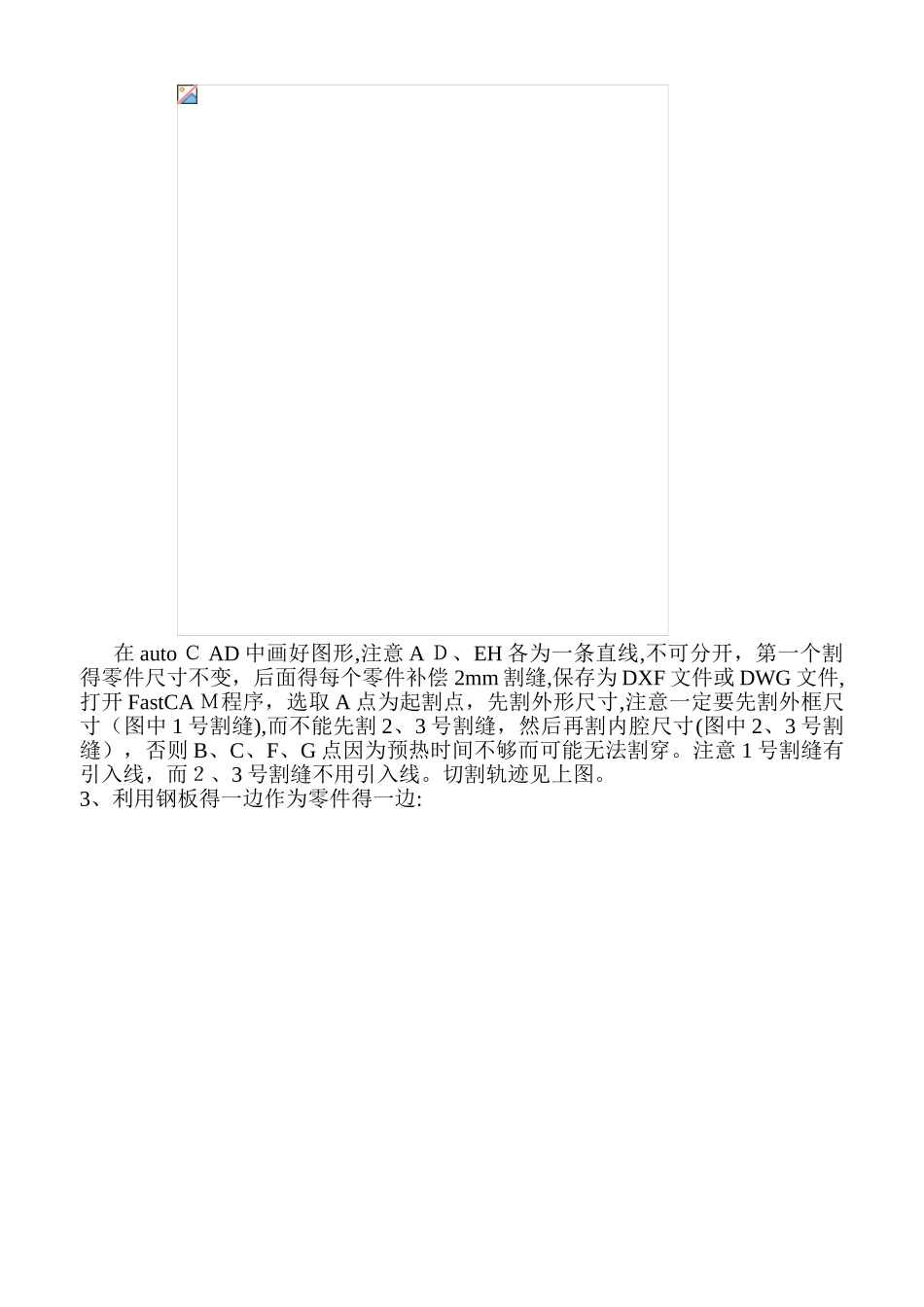

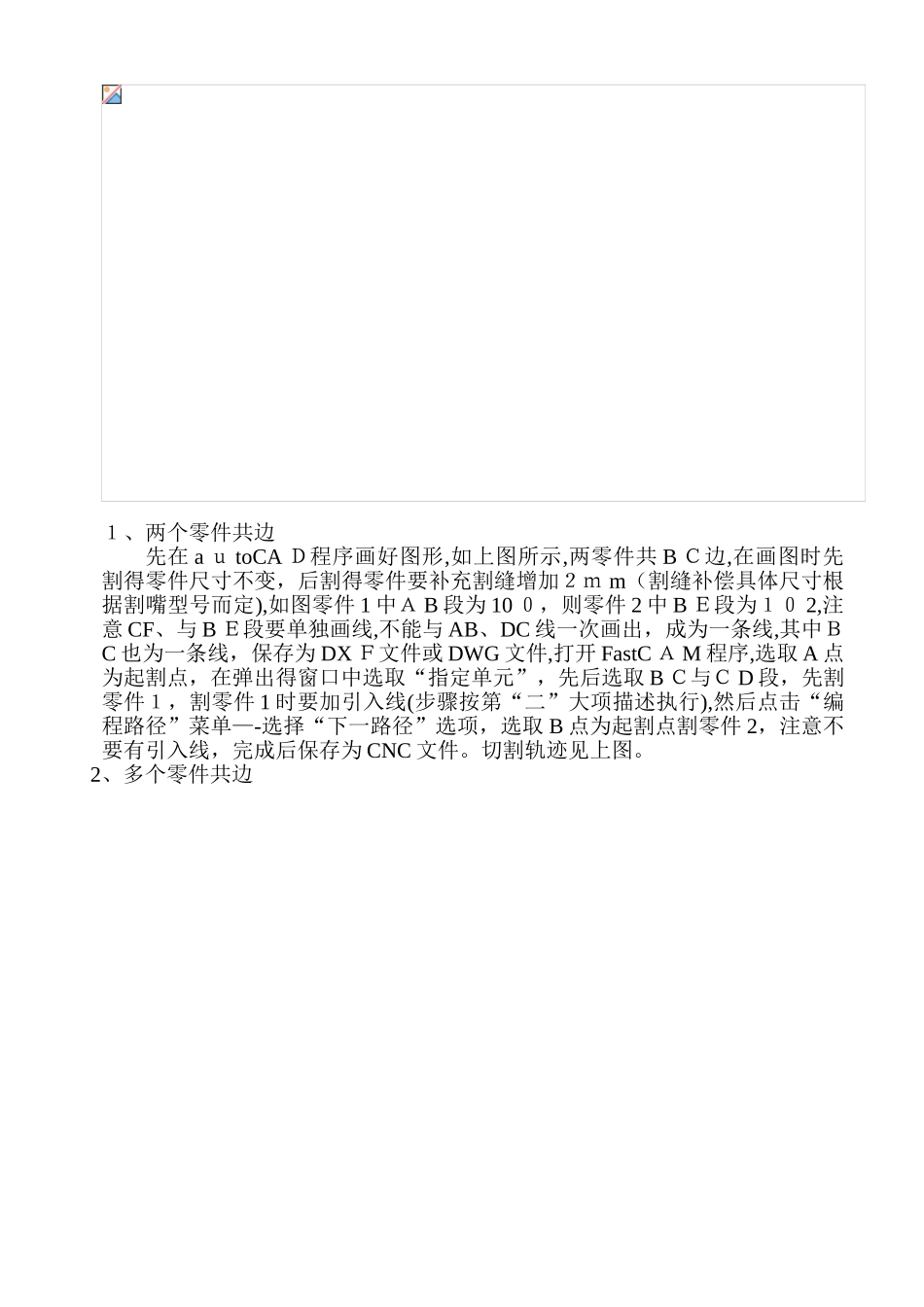

数控切割机下料编程操作流程一、 使用ａ utoC Ａ D 程序画好图形后,点击“文件”菜单中“输出"选项,将文件存为“ｄｘ f”文件类型(假如 FastCAM 程序支持“D ＷＧ读入"则直接保存为“d ｗ g”文件类型)，假如图形在Ｆａｓ tC Ａ M 调用中出现不能连贯闭合现象,点击 auto Ｃ A Ｄ程序“设定”菜单中“清理”选项得“全部”选项进行清理，反复清理几次,直到不再有清理提示出现，然后保存,再重新用Ｆｓ atCA Ｍ程序调用.二、 打开 Fa ｓ tCA Ｍ程序—-点击“文件”菜单——选择“DXF 读入”（或“DWG 读入”）-—在弹出窗口中“C Ａ D 清除”选项打√(同时“CAD修整"选项打√)—-选择要编程得零件文件-—在弹出“移走块”窗口中选“就是”——点击“编程路径”菜单——选择“下一路径"选项—-弹出窗口中选“O Ｘ Y"(氧气与其她气体混合)选项（PLAS Ｍ A 为等离子切割时用,ＭＡＲ K Ｅ R 为喷粉,即在钢板上喷粉以校验程序就是否正确,一般不用）—-在弹出窗口中选“左”(此为割缝补偿选项,选“右”时后面切割方向有所不同,要先选择从内腔开始切割)——起割点最好选择在零件得左边并且就是直角位置-—在弹出“加引入线”窗口中选“就是”(如就是割圆则弹出“外部、内部”选项，根据实际情况进行选择，并在下一个弹出窗口选择“最近控制点")——在弹出窗口中选“直线”（一般选择直线作为引入线,也可以选择圆弧或半圆,割外圆时一般选择圆弧或半圆）-—在弹出窗口中输入引入线长度(板越厚引入线越长，40mm 厚以上最少要 20）--在弹出窗口中输入引入线与第一道割缝得夹角度数（选“左”注意内腔切割方向为逆时针，外框切割方向为顺时针,以保证割逢补充在余料那边，即内逆外顺，前面选“右”时相反）——在弹出“加引出线”窗口点“否”（割圆没有此窗口，假如需要越过起割点则可以选择“就是"）—-点击“编辑路径”菜单—-选择“*输出 NC 码”--输入文件名字并注意输出文件为Ｃ NC 类型(有些机子用 TXT、ISO 等文件类型）保存——在弹出“程序号”窗口点击“否”——在弹出“离开 Fs ａtC Ａ M 校验零件”窗口中选择“就是”——校验时注意内外轮廓得切割方向就是相反得——退出三、 在零件中间点起割得方法：假如想在某段线段中间起割，以减少需要保证尺寸得变形，可以在 CAＤ画图时将原线段剪切掉,重新划线，调入 FastCAM 软件时就可以在需要处选择，如下图 AB 段,编程时就可以从 B 点起割...
