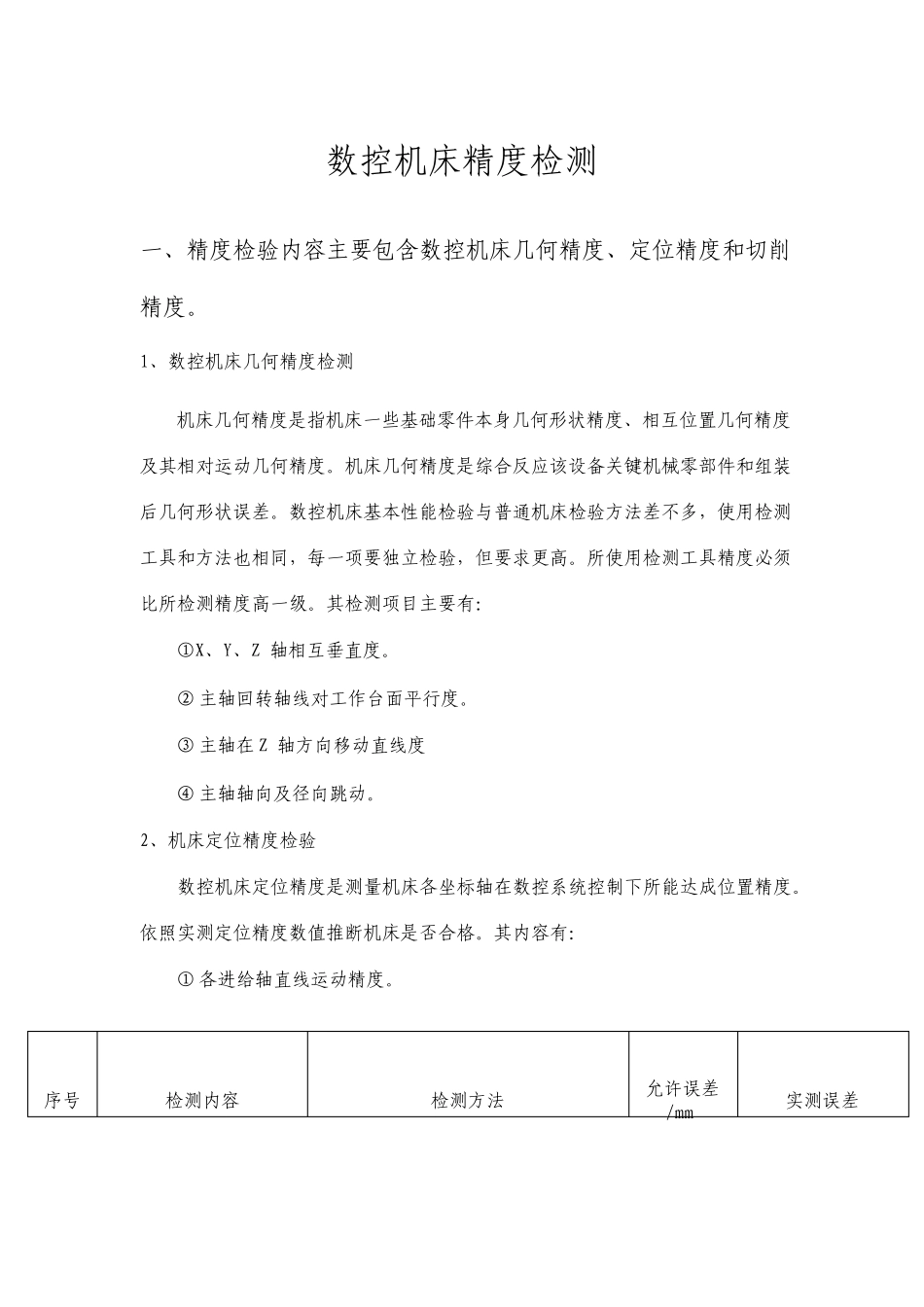

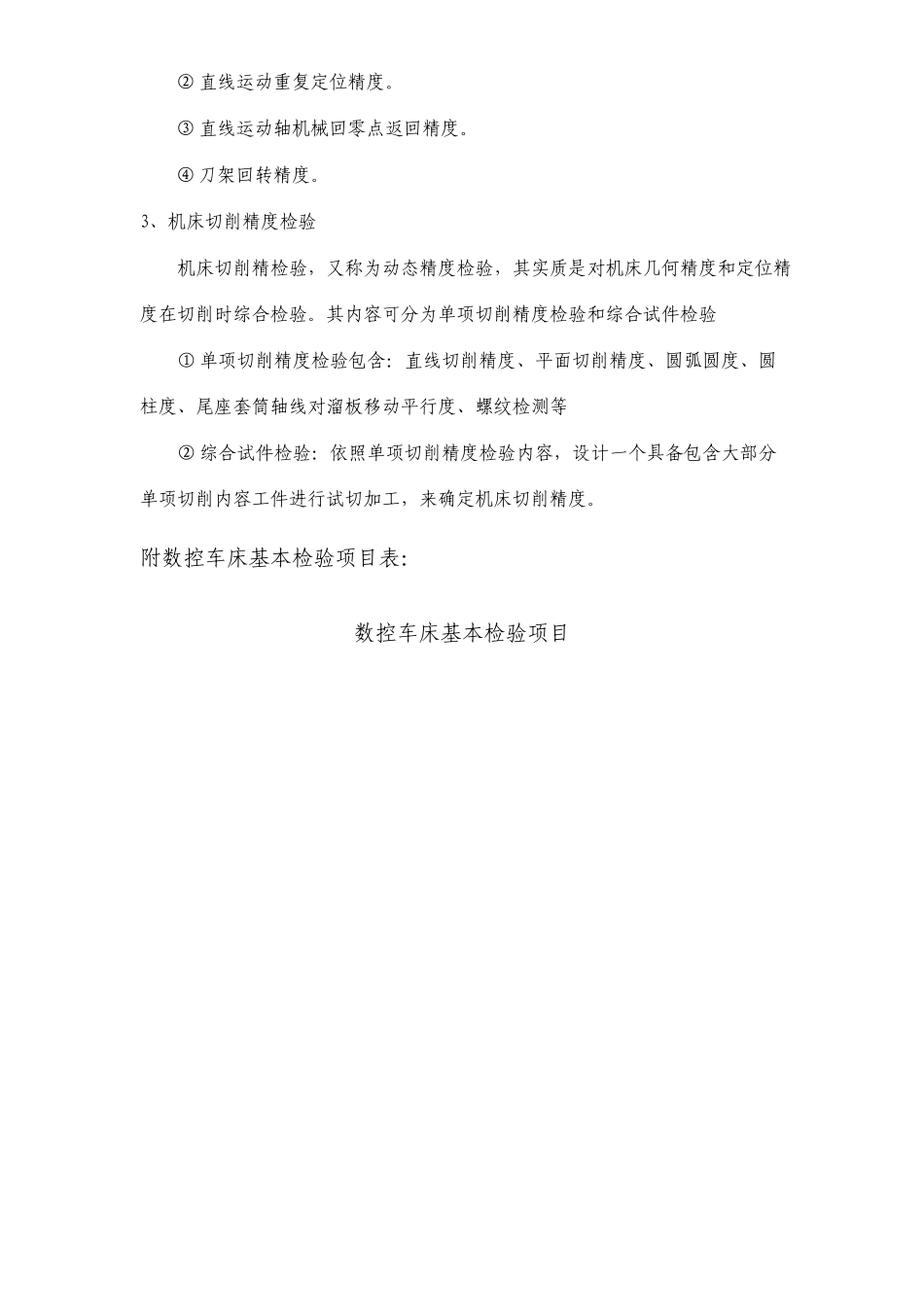

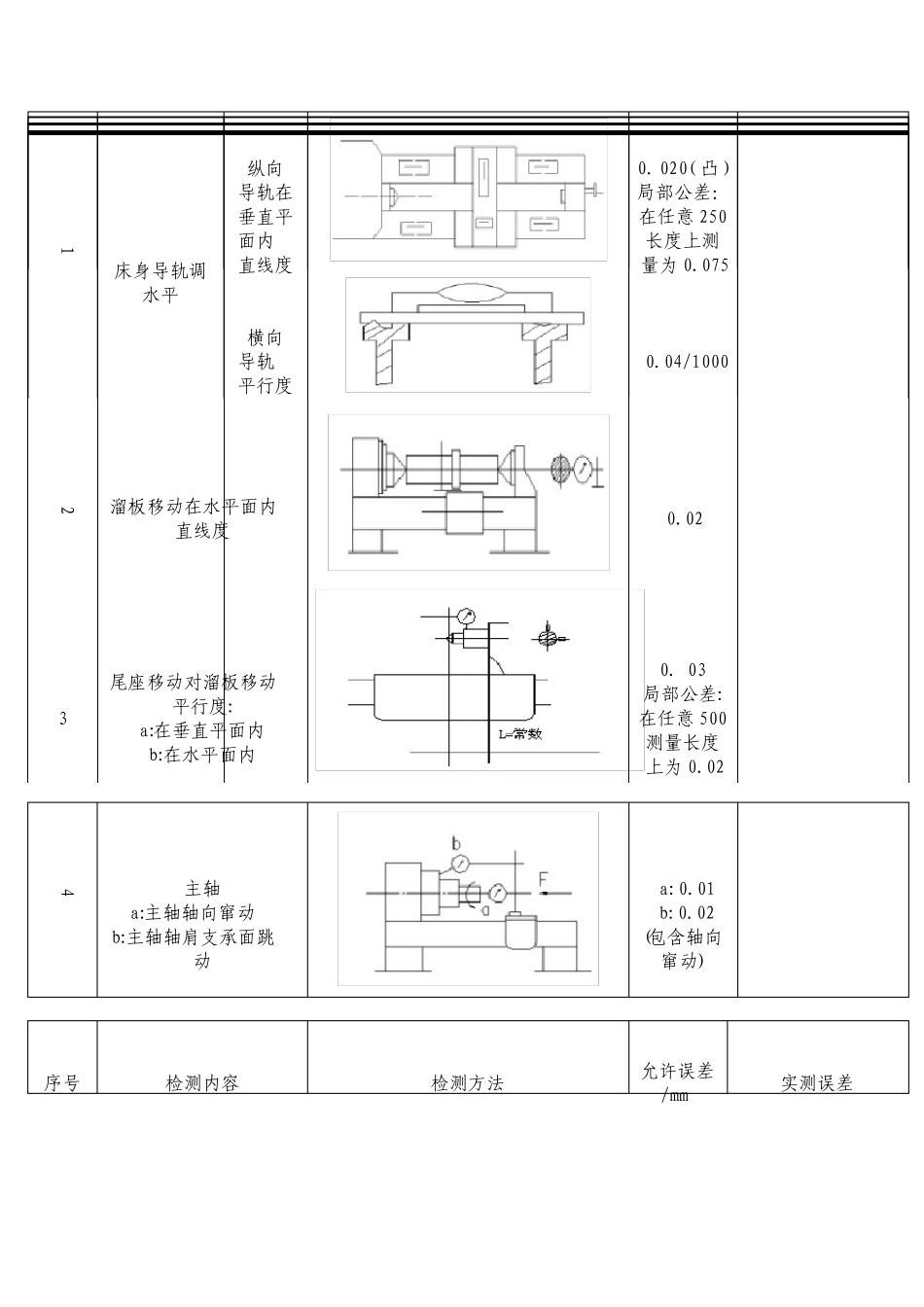

数控机床精度检测 一、精度检验内容主要包含数控机床几何精度、定位精度和切削精度。 1、数控机床几何精度检测 机床几何精度是指机床一些基础零件本身几何形状精度、相互位置几何精度及其相对运动几何精度。机床几何精度是综合反应该设备关键机械零部件和组装后几何形状误差。数控机床基本性能检验与普通机床检验方法差不多，使用检测工具和方法也相同，每一项要独立检验，但要求更高。所使用检测工具精度必须比所检测精度高一级。其检测项目主要有： ①X、Y、Z 轴相互垂直度。 ② 主轴回转轴线对工作台面平行度。 ③ 主轴在 Z 轴方向移动直线度 ④ 主轴轴向及径向跳动。 2、机床定位精度检验 数控机床定位精度是测量机床各坐标轴在数控系统控制下所能达成位置精度。依照实测定位精度数值推断机床是否合格。其内容有： ① 各进给轴直线运动精度。 序号 检测内容 检测方法 允许误差/mm 实测误差 ② 直线运动重复定位精度。 ③ 直线运动轴机械回零点返回精度。 ④ 刀架回转精度。 3、机床切削精度检验 机床切削精检验，又称为动态精度检验，其实质是对机床几何精度和定位精度在切削时综合检验。其内容可分为单项切削精度检验和综合试件检验 ① 单项切削精度检验包含：直线切削精度、平面切削精度、圆弧圆度、圆柱度、尾座套筒轴线对溜板移动平行度、螺纹检测等 ② 综合试件检验：依照单项切削精度检验内容，设计一个具备包含大部分单项切削内容工件进行试切加工，来确定机床切削精度。 附数控车床基本检验项目表： 数控车床基本检验项目 1床身导轨调水平 纵向 导轨在垂直平面内直线度 0．020（凸） 局部公差：在任意 250长度上测量为 0.075 横向 导轨平行度 0.04/1000 2 溜板移动在水平面内直线度 0.02 3 尾座移动对溜板移动平行度: a:在垂直平面内 b:在水平面内 0. 03 局部公差:在任意 500测量长度上为 0.02 4 主轴 a:主轴轴向窜动 b:主轴轴肩支承面跳动 a:0.01 b:0.02 (包含轴向窜动) 序号 检测内容 检测方法 允许误差/mm 实测误差 5 主轴定心轴颈径向跳动 0.01 6 主轴锥孔轴线径向跳动 a:靠近主轴端面 b:距离主轴端面 300mm处 a:0.01 b:0.02 7 主轴轴线对溜板移动平行度 a:在垂直平面内 b:在水平内(测量长度为mm) 200 a:在 300测量长为0.02(只许向上偏) b:0.015(只许向上偏 ) 8 顶尖跳动 0.015 9 尾座套筒轴线对溜板移动平行度 a:在垂直平面内 ...
