整体吊装网架方案

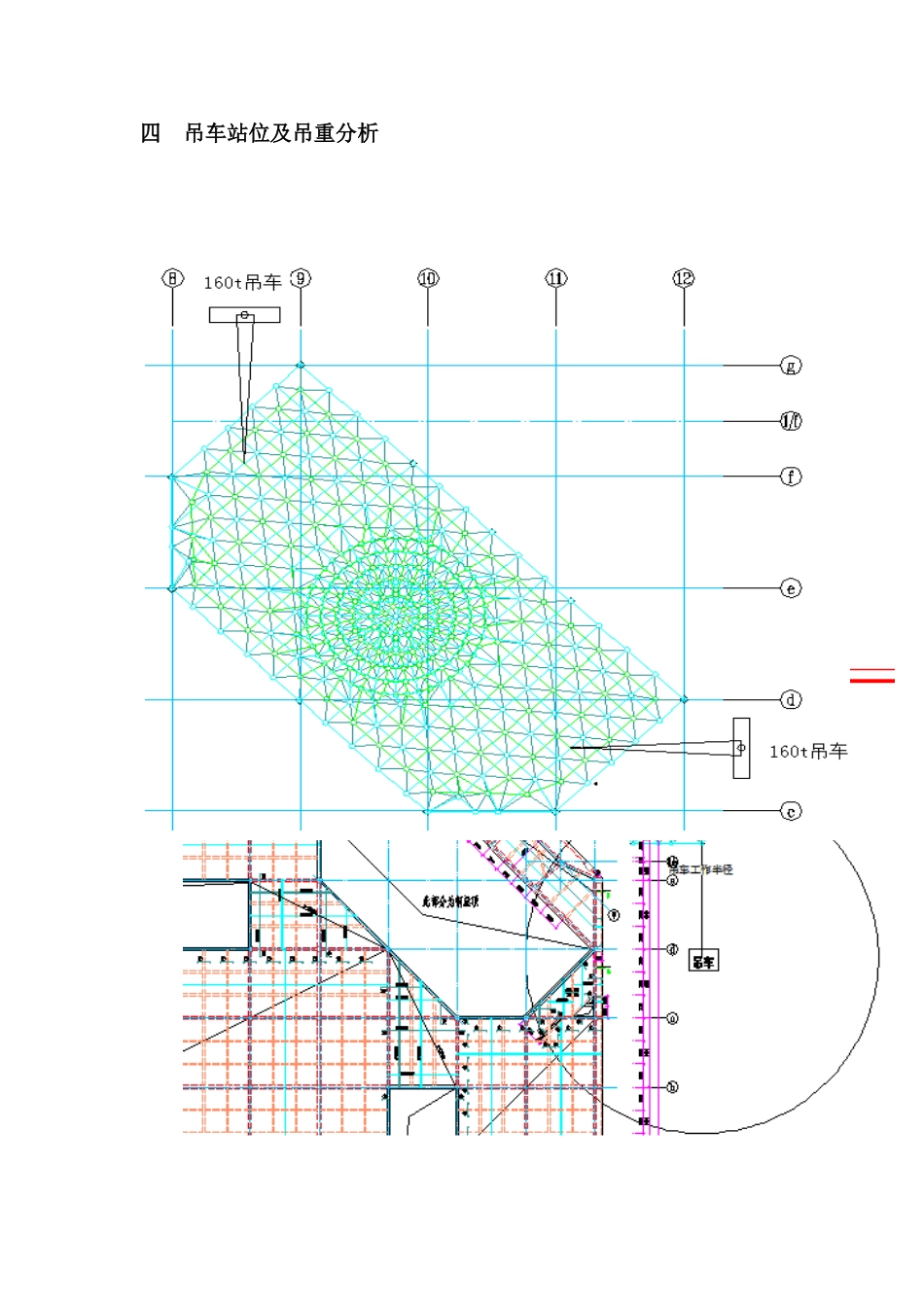

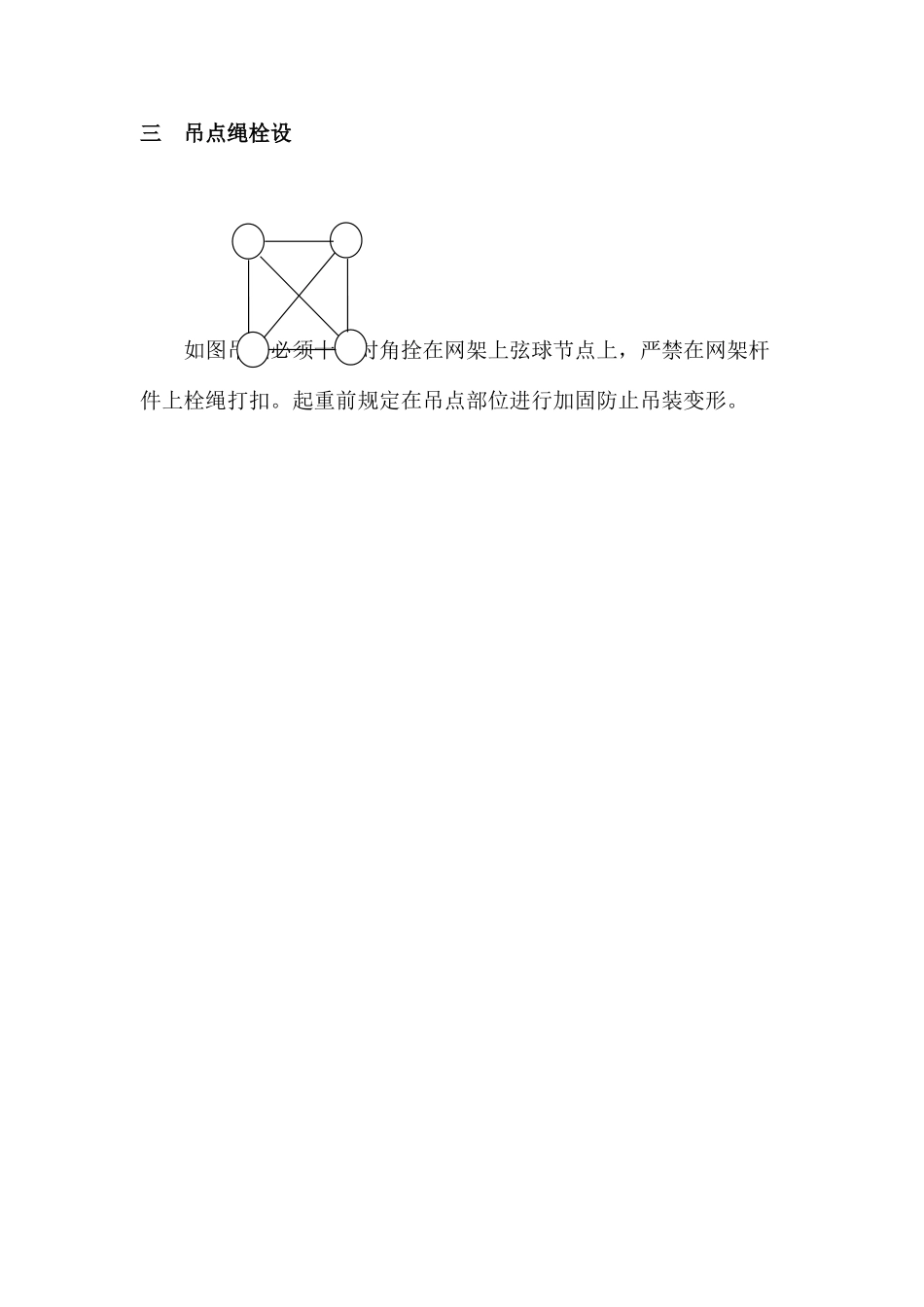

网架整体起吊方案一 、概况分析:本方案按使用 2 辆 160 吨吊车进行计算，现根据现场情况，与吊装公司技术人员共同协商，为保证安全起见，计划使用 2 辆 200 吨吊车进行整体起吊。(1)方案拟定后，乙方技术人员与吊车司机到施工现场进行勘察，拟定最佳起吊方案。(2)起吊时必须由专业起重工统一指挥下令。(3)乙方施工人员积极配合吊车司机进行起吊，把周边障碍物提前清除，保证吊车顺利进行。(4)起吊到一定高度时，乙方施工人员应佩戴安全带与防滑鞋，在网架上进行封边就位。二 、吊点选择:吊点位置三 吊点绳栓设如图吊点必须十字对角拴在网架上弦球节点上，严禁在网架杆件上栓绳打扣。起重前规定在吊点部位进行加固防止吊装变形。四 吊车站位及吊重分析 吊车站位图吊车吊臂及工作半径示意图起重机起重性能表常用复合钢丝吊装绳技术参数直径 mm钢丝总断面积 mm2参考重量kg/100m钢丝绳公称抗拉强度 kgf/mm2钢丝绳钢丝140155170185200钢丝破断拉力总和（kgf>=）8.70.427.8826.213900432047305150557011.00.543.5740.966090675074008060871013.00.662.7458.988780972010650116001250015.00.785.3980.27119501320014500157501705017.50.8111.53104.8156001725018950206002230019.50.9141.16132.7197502185023950261002820021.51.0174.27163.8243502700029600322003485024.01.1210.87198.22950032650358003900042150各种起重、提高和牵引设备。绳 6×37 股（1+6+12+18）绳纤维芯直径（毫米）钢丝总断面积(毫米 2)钢丝绳参考重量（公斤/100 米）钢丝绳公称抗拉强度（公斤/毫米 2） 钢丝绳 纲丝140155170185200钢丝破断拉力总和（公斤）>=8.70.427.8826.213900432047305150557011.00.543.5740.966090675074008060871013.00.662.7458.988780972010650116001250015.00.785.3980.27119501320014500157501705017.50.8111.53104.8156001725018950206002230019.50.9141.16132.7197502185023950261002820021.51.0174.27163.8243502700029600322003485024.01.1210.87198.2295003265035800390004215026.01.2250.95235.9351003885042650464005015028.01.3294.52276.8412004565050050544505890030.01.4341.57321.1478005290058050631506830032.51.5392.11368.6548506075066650725007840034.51.6446.13419.4624506915075800825008920036.51.7503.64473.47050078050856009315010050039.01.8564.63530.879000875009595010400011250043.02.0697.08655...
