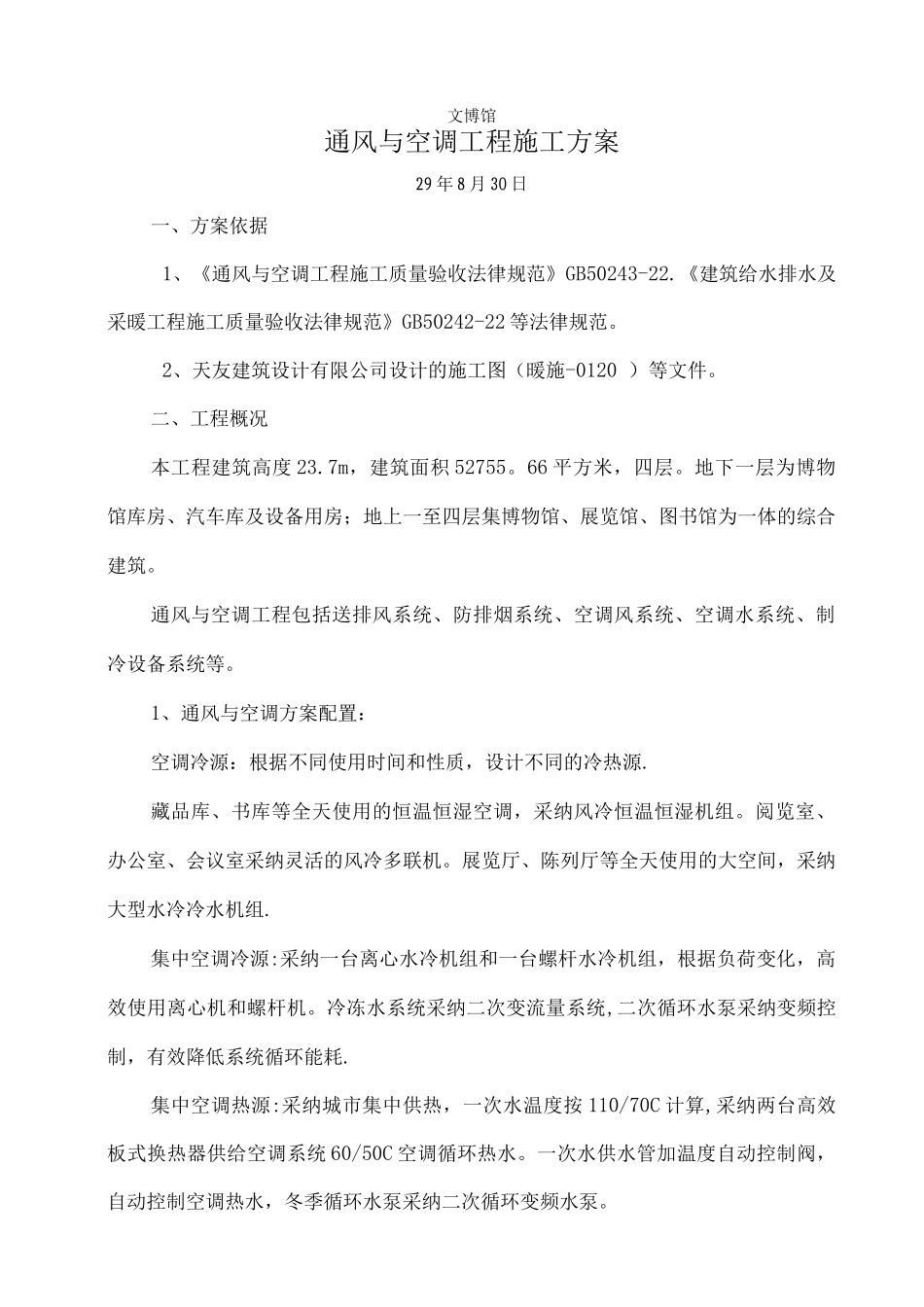

文博馆通风与空调工程施工方案29 年 8 月 30 日一、方案依据1、《通风与空调工程施工质量验收法律规范》GB50243-22
《建筑给水排水及采暖工程施工质量验收法律规范》GB50242-22 等法律规范
2、天友建筑设计有限公司设计的施工图（暖施-0120 ）等文件
二、工程概况本工程建筑高度 23
7m，建筑面积 52755
66 平方米，四层
地下一层为博物馆库房、汽车库及设备用房；地上一至四层集博物馆、展览馆、图书馆为一体的综合建筑
通风与空调工程包括送排风系统、防排烟系统、空调风系统、空调水系统、制冷设备系统等
1、通风与空调方案配置：空调冷源：根据不同使用时间和性质，设计不同的冷热源
藏品库、书库等全天使用的恒温恒湿空调，采纳风冷恒温恒湿机组
阅览室、办公室、会议室采纳灵活的风冷多联机
展览厅、陈列厅等全天使用的大空间，采纳大型水冷冷水机组
集中空调冷源:采纳一台离心水冷机组和一台螺杆水冷机组，根据负荷变化，高效使用离心机和螺杆机
冷冻水系统采纳二次变流量系统,二次循环水泵采纳变频控制，有效降低系统循环能耗
集中空调热源:采纳城市集中供热，一次水温度按 110/70C 计算,采纳两台高效板式换热器供给空调系统 60/50C 空调循环热水
一次水供水管加温度自动控制阀，自动控制空调热水，冬季循环水泵采纳二次循环变频水泵

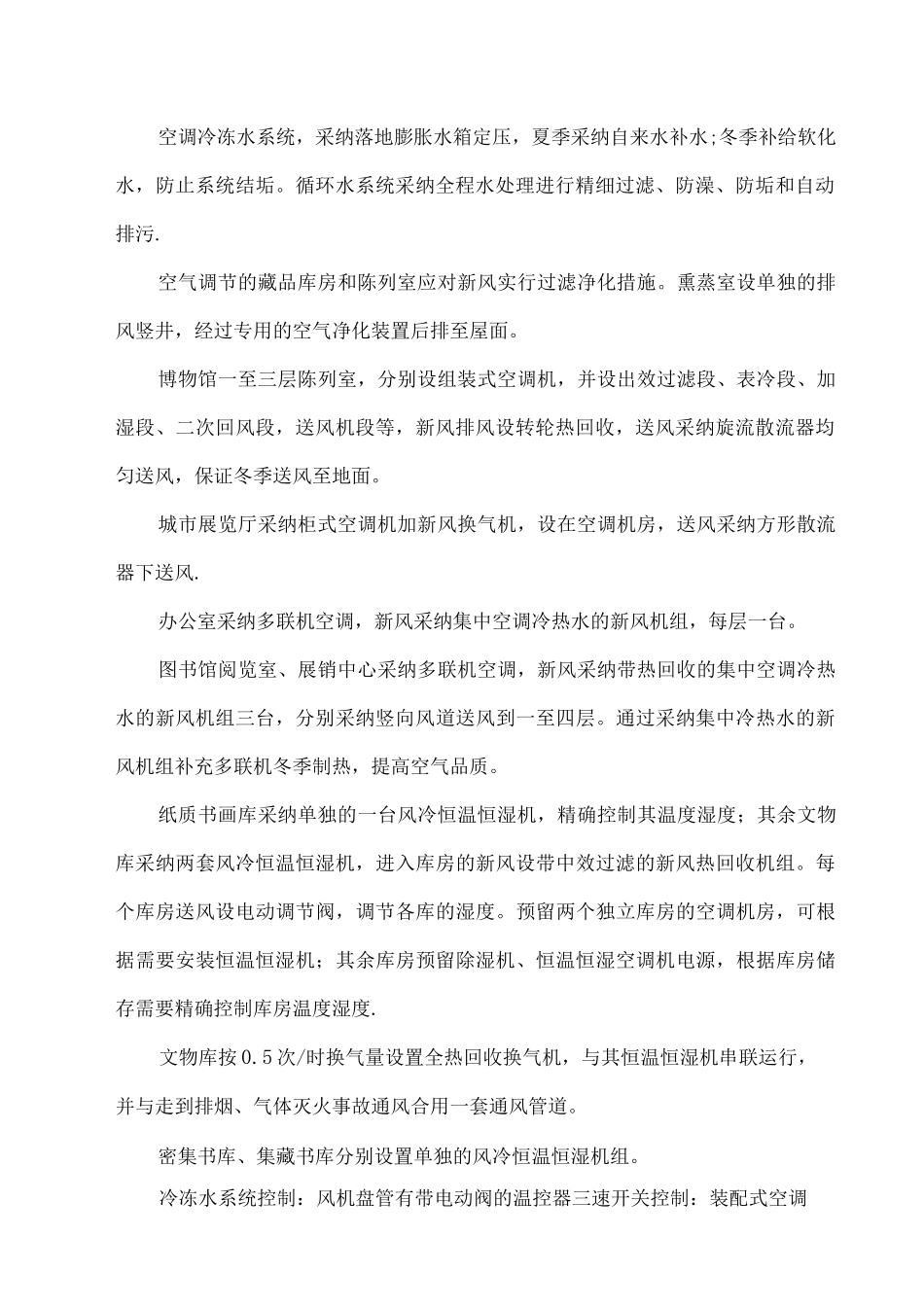

空调冷冻水系统，采纳落地膨胀水箱定压，夏季采纳自来水补水;冬季补给软化水，防止系统结垢
循环水系统采纳全程水处理进行精细过滤、防澡、防垢和自动排污
空气调节的藏品库房和陈列室应对新风实行过滤净化措施
熏蒸室设单独的排风竖井，经过专用的空气净化装置后排至屋面
博物馆一至三层陈列室，分别设组装式空调机，并设出效过滤段、表冷段、加湿段、二次回风段，送风机段等，新风排风设转轮热回收，送风采纳旋流散流器均匀送风，保证冬季送风至地面
城市展览厅采纳柜式空调
